阿尔加维游艇甲板密封翻盖式通风口

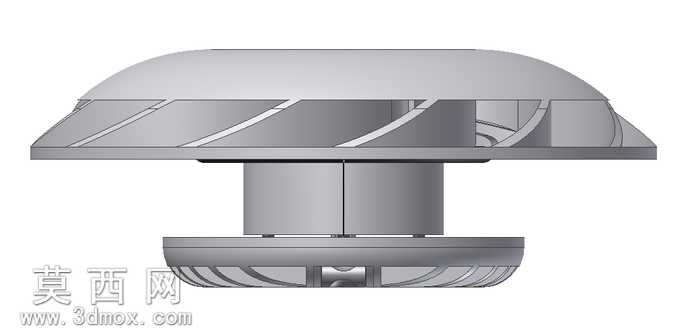

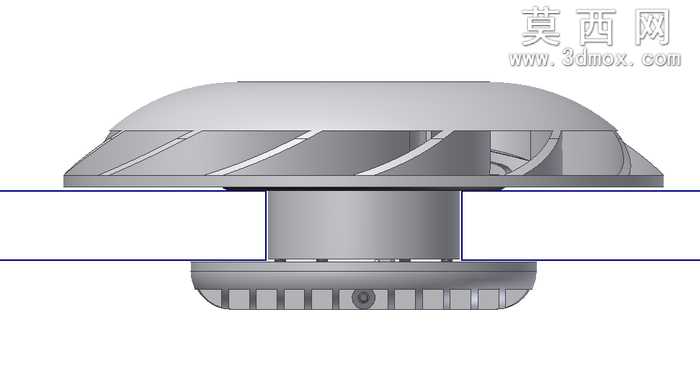

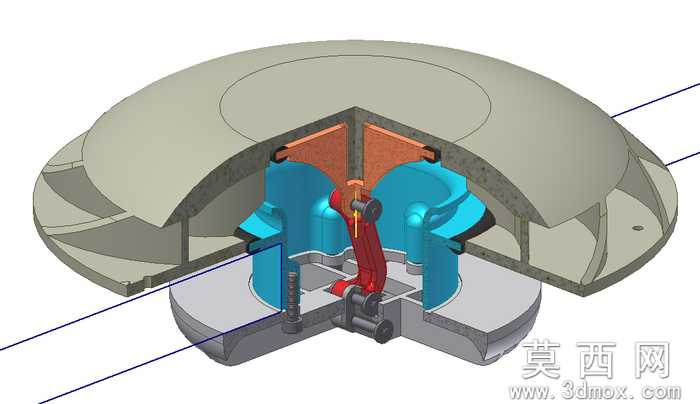

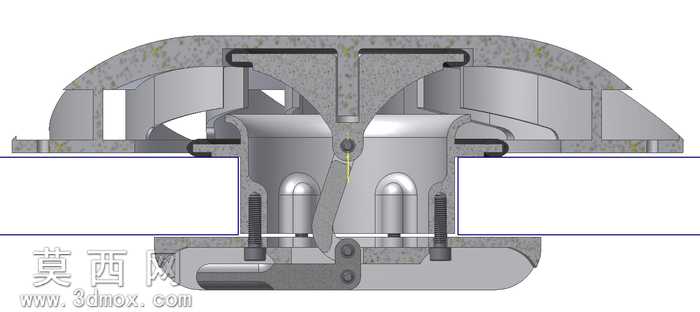

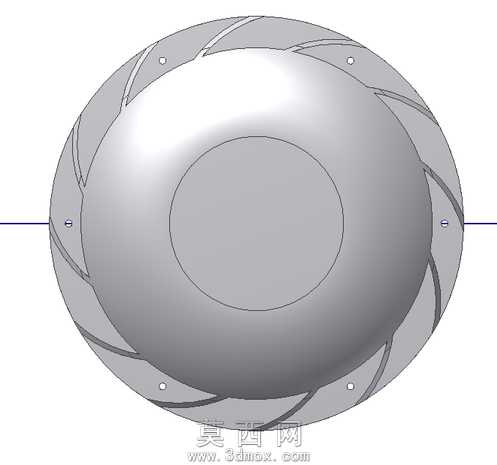

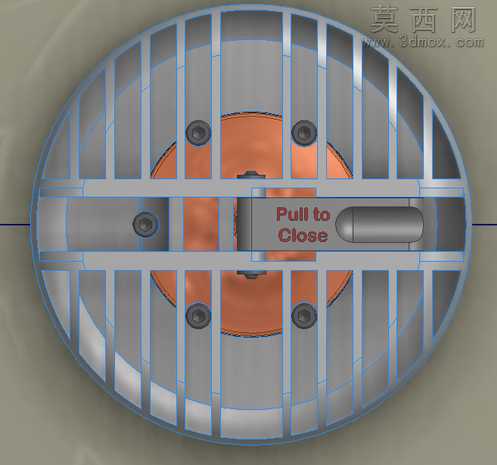

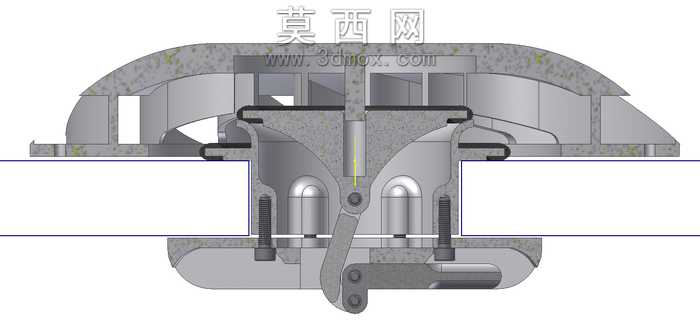

本模型为游艇甲板专用通风口结构，采用三维参数化建模方式完成全细节构建，完整还原了产品的装配逻辑与功能特征。建模过程中首先完成整体椭圆基座的轮廓绘制，通过曲面放样生成与甲板曲面适配的安装底座，保证安装后与甲板表面的贴合度，避免出现安装缝隙影响密封性能。通风格栅部分采用阵列特征完成等距竖向栅条的构建，栅条做了圆弧导角处理，既保证通风通流面积，又避免尖锐边角造成磕碰损伤，同时栅条的排布角度经过优化，可在通风过程中对气流进行导向梳理。中心区域设计有带密封柱塞的翻盖结构，翻盖与基座之间通过旋转轴实现开合动作，建模时完整还原了转轴的配合间隙与转动限位结构，翻盖表面设置的“Pull to Close”标识通过纹理贴图实现，还原真实产品的标识细节。内部定向叶片采用曲面建模构建出弧形导风结构，可引导气流向内实现舱内通风，同时能够减缓溅入水流的速度，让进入的水流可以顺利向下排出，避免海水倒灌进入舱室。翻盖的杠杆手柄结构做了人机工程优化，手柄表面做防滑纹理处理，即使在高湿高盐的恶劣海洋环境下，操作人员也能轻松施力完成翻盖的开合操作，无需额外工具即可完成启闭。材质设置上，主体结构采用凯夫拉纤维增强塑料材质，通过调整材质的纹理贴图与粗糙度参数，还原纤维增强塑料的哑光质感与纤维纹理；紧固件采用316不锈钢材质，设置金属反射参数还原不锈钢的金属光泽与抗腐蚀质感；密封胶圈部分采用橡胶材质，调整材质的弹性质感与哑光黑色参数，还原密封件的触感特征。模型还完整还原了内部的塑料接头衬套结构，所有装配孔位、螺丝安装柱都按照实际生产尺寸构建，可直接用于结构验证、3D打印样件制作以及生产开模参考，翻盖闭合后可实现完全密封，在风浪天气下可关闭通风口阻挡海水进入，开启状态下可实现顺畅的气流通行，兼顾通风与防水的双重使用需求。
