导线对准校准送丝作业装置结构设计

　　在精密线材加工、线束组装以及激光切割配套供料的生产场景中，线材进给的对位精度直接决定了后续裁切、剥线、端接工序的良品率，这套送丝校准装置正是针对这类高精度送料需求开发的机械结构。从实际产线适配来看，该装置可直接对接激光切割工位的进料端，替代传统人工穿丝对位的作业模式，解决细径导线进给过程中易偏移、送进量误差大、多工位同步送料一致性差的常见问题，尤其适配直径0.5mm至6mm的单股铜芯线、多股绞合线以及细金属焊丝的匀速送进作业。

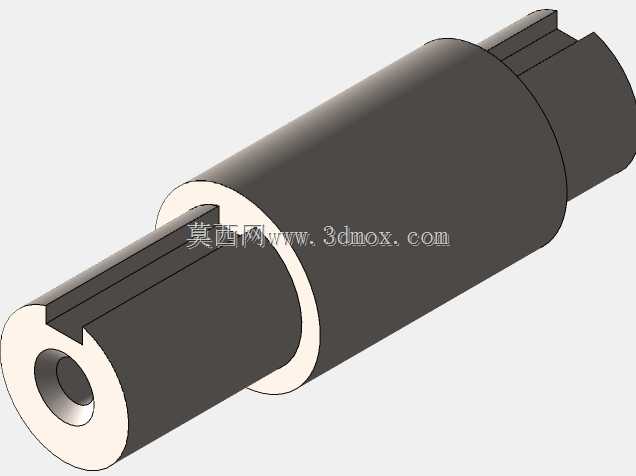

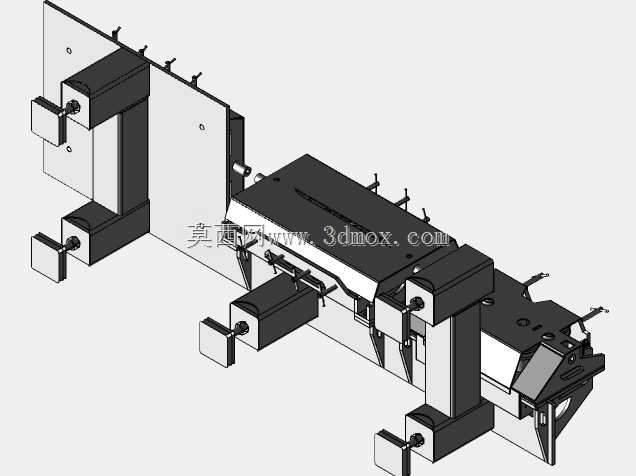

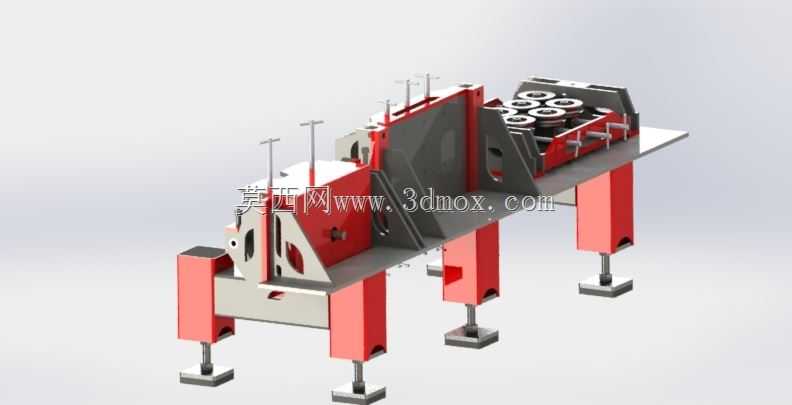

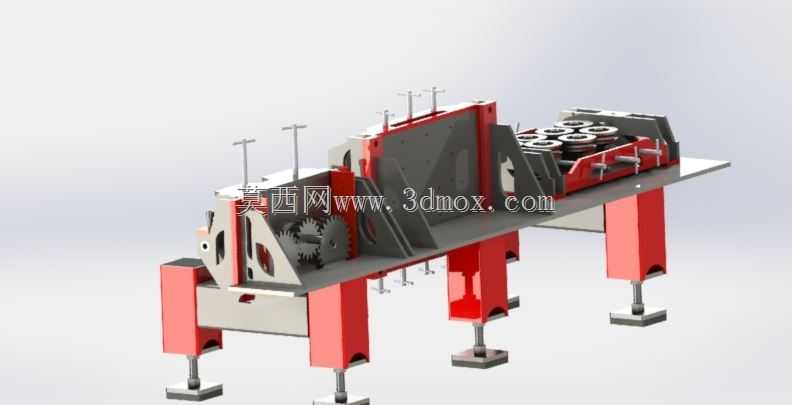

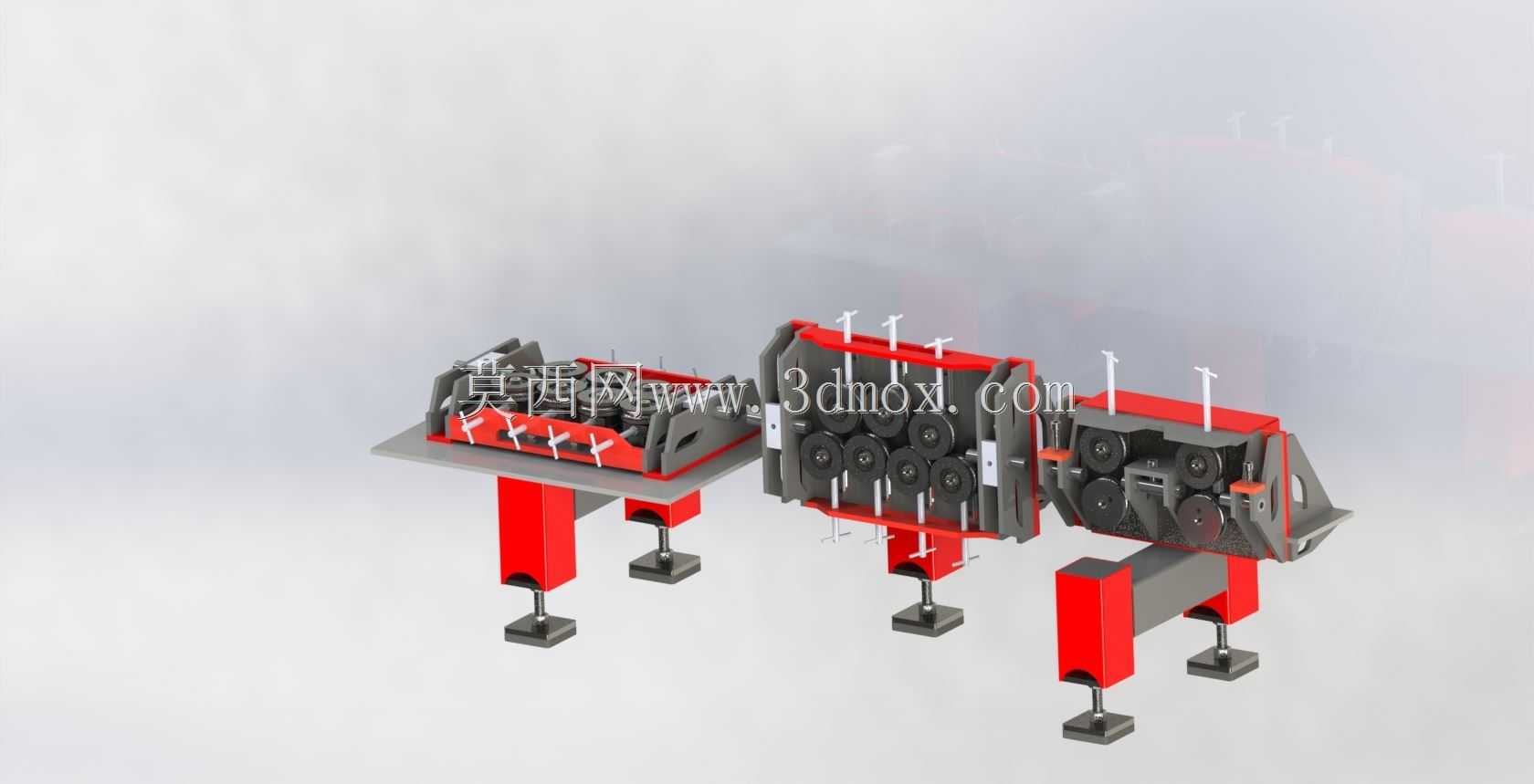

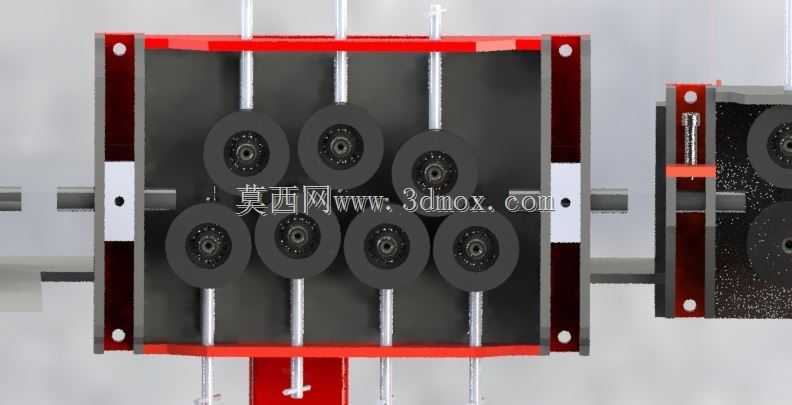

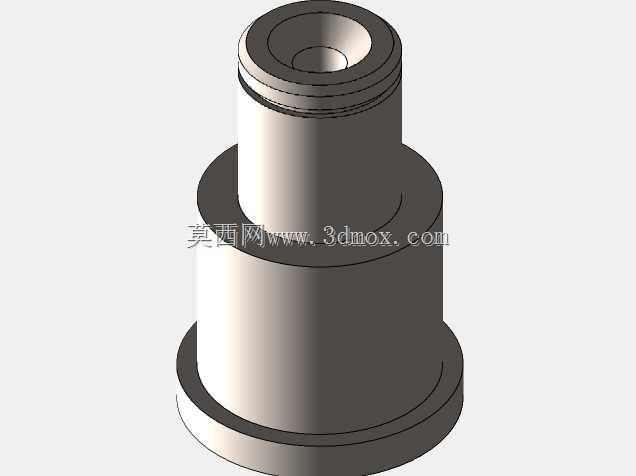

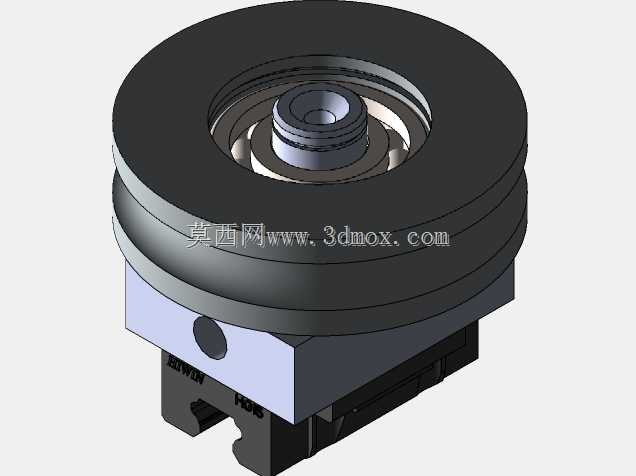

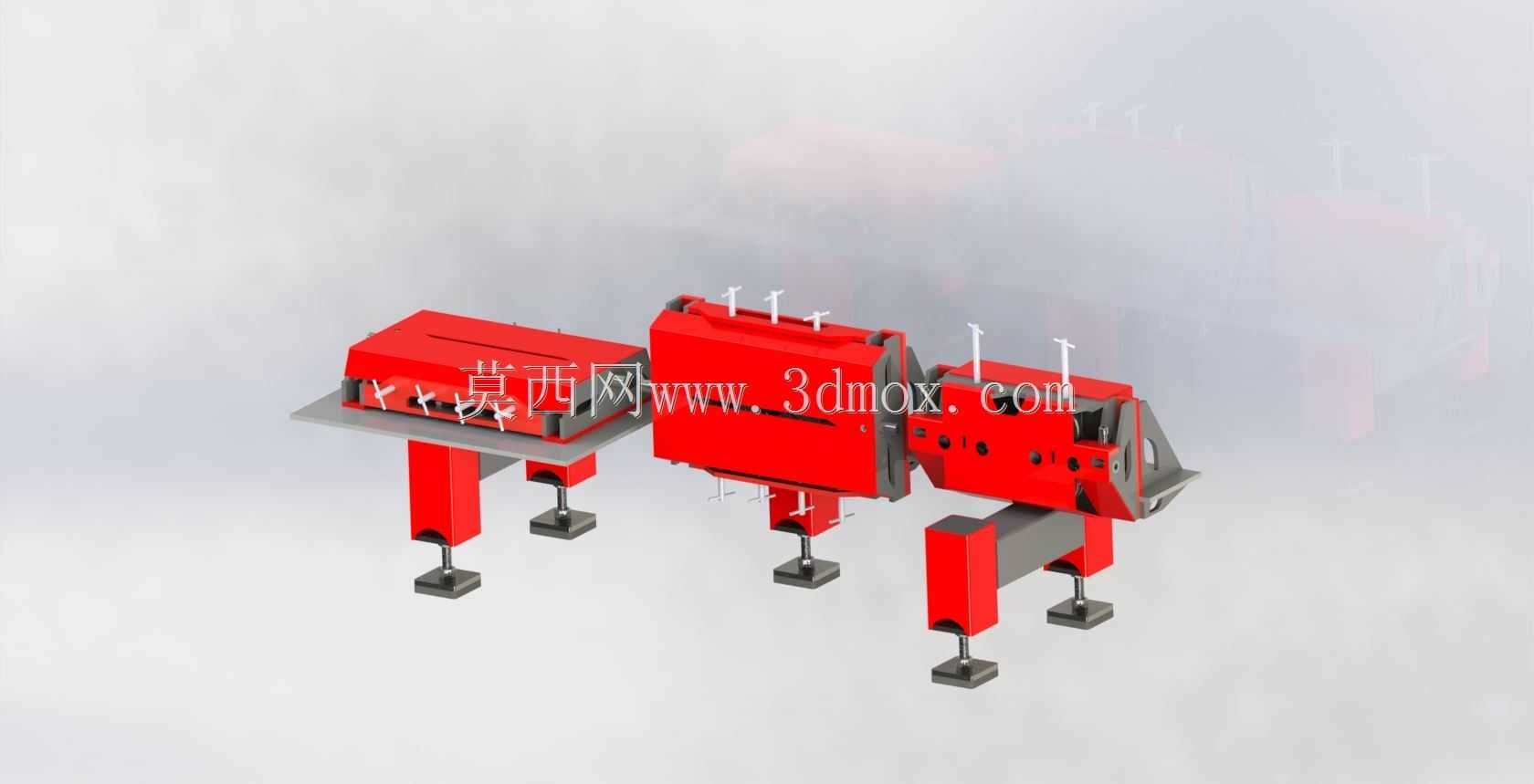

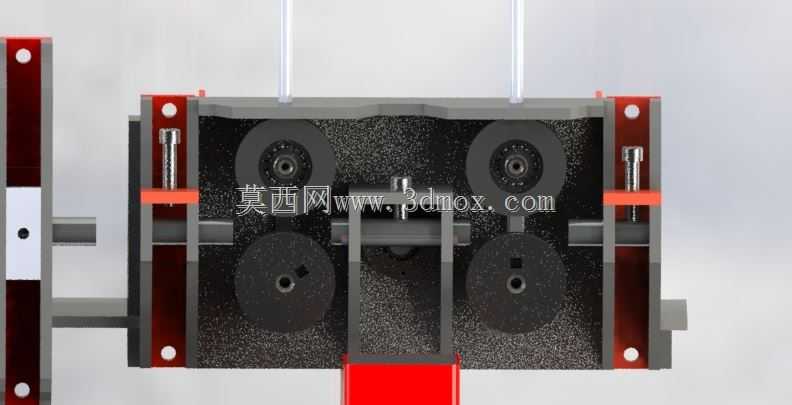

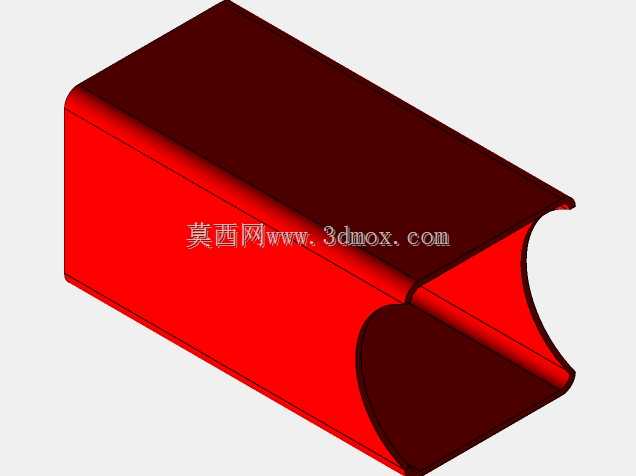

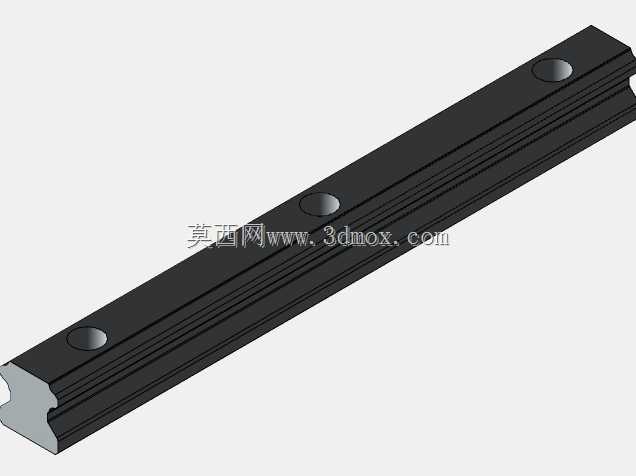

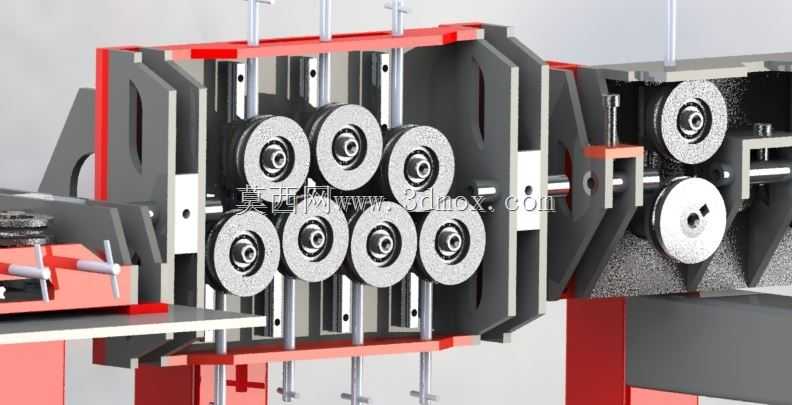

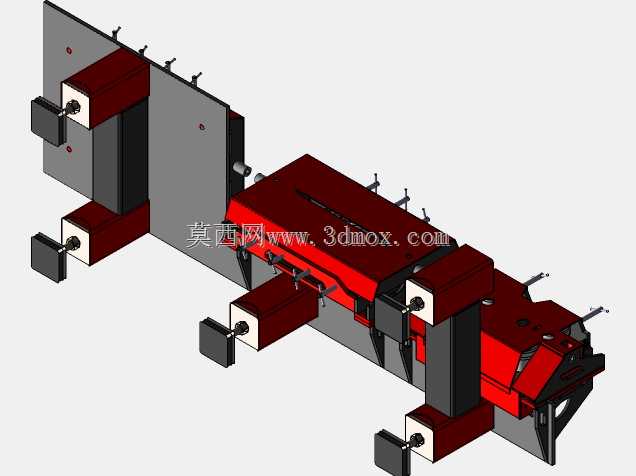

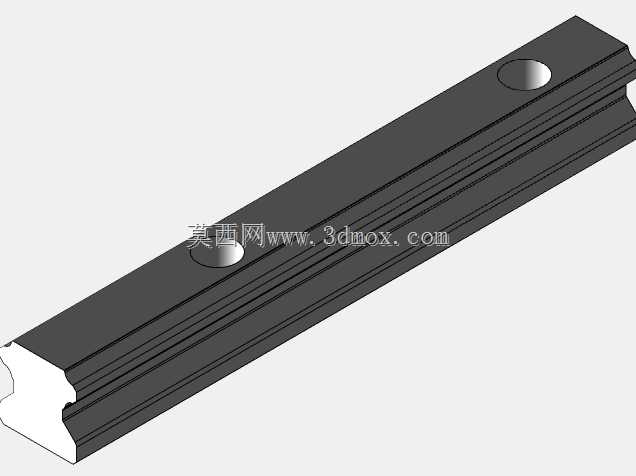

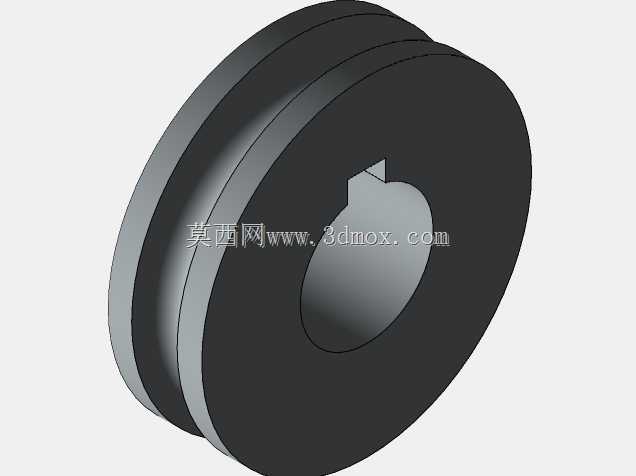

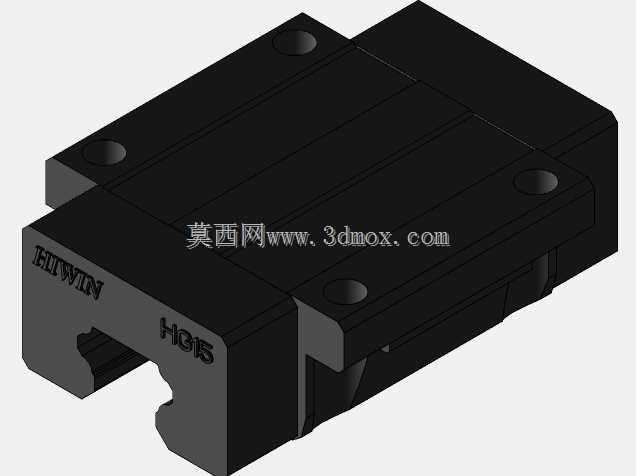

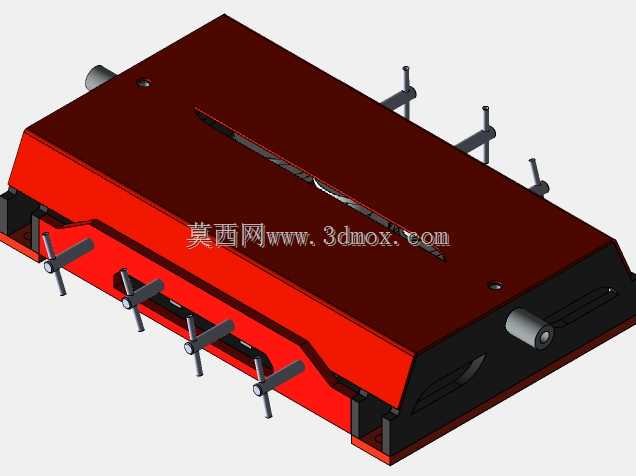

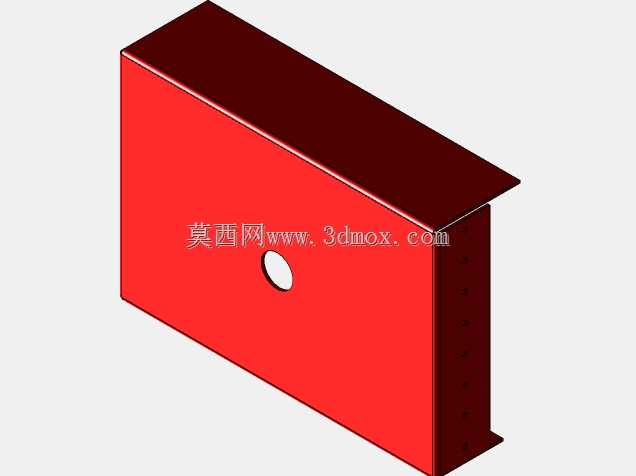

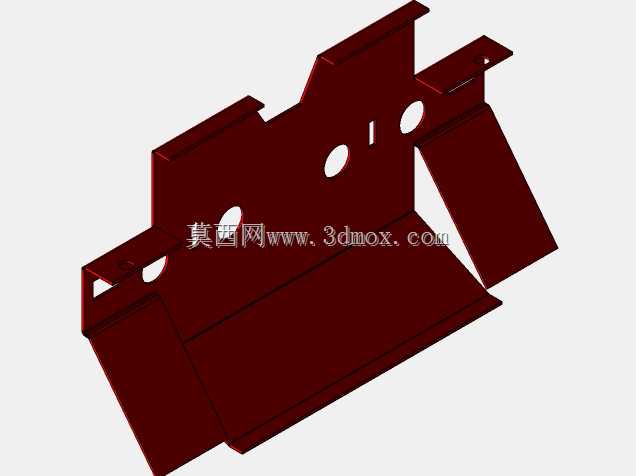

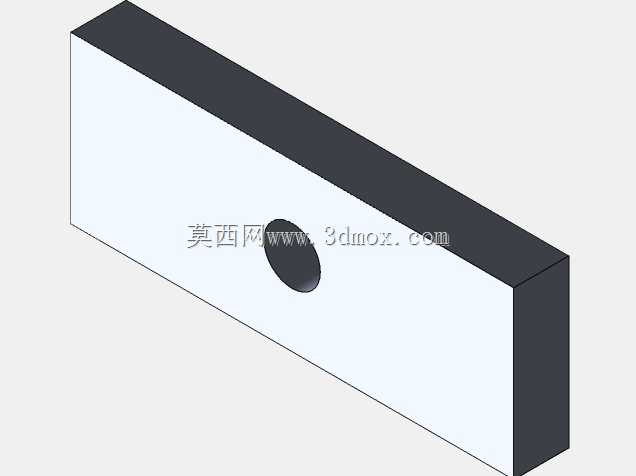

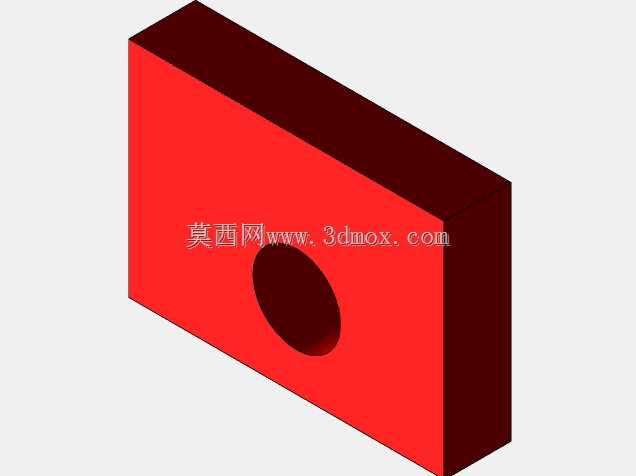

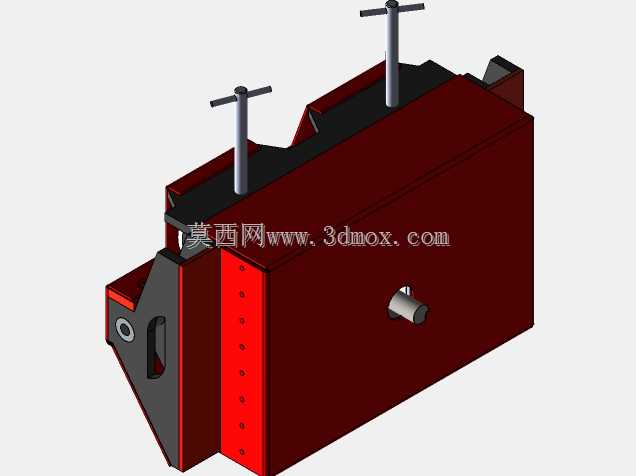

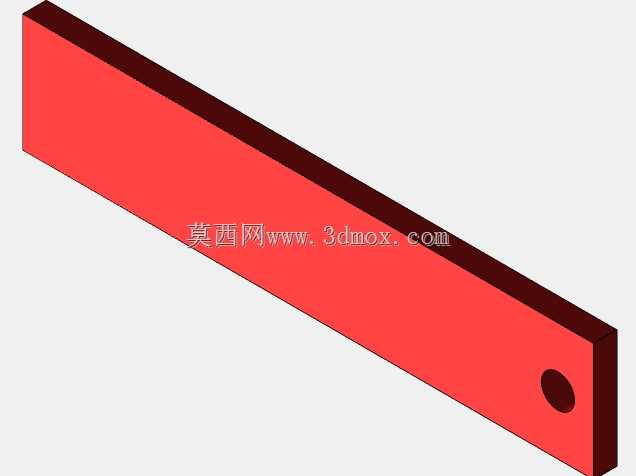

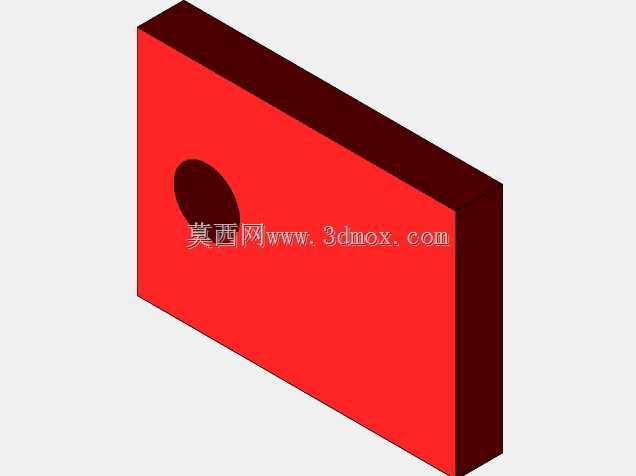

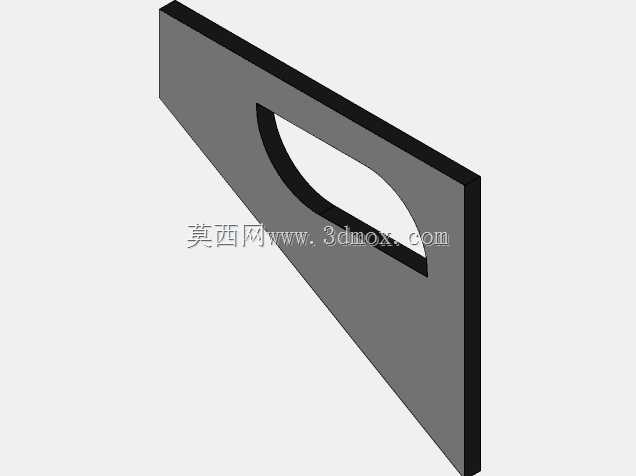

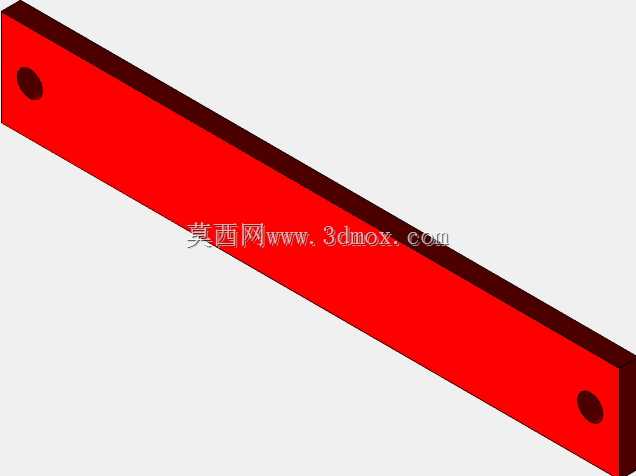

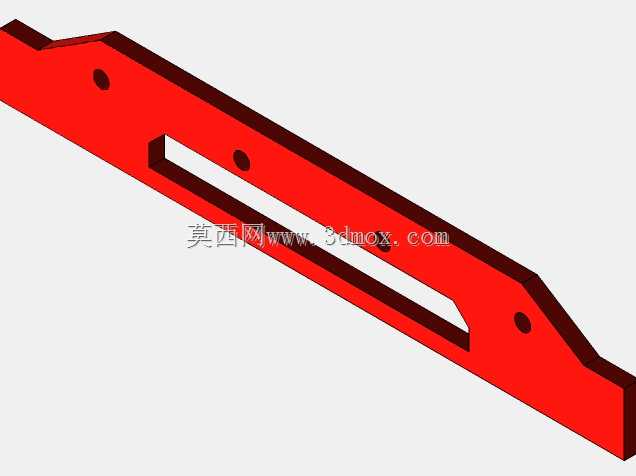

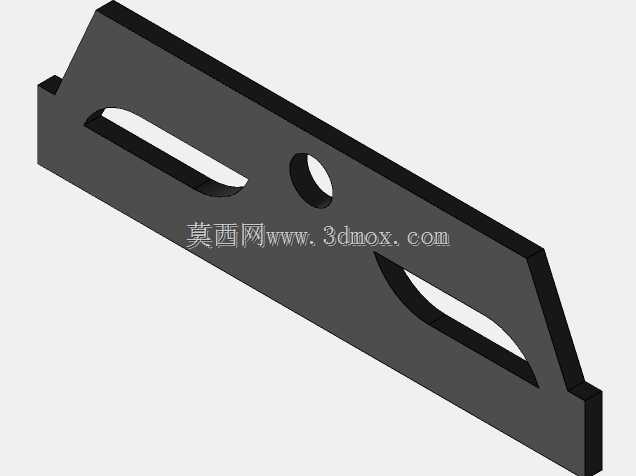

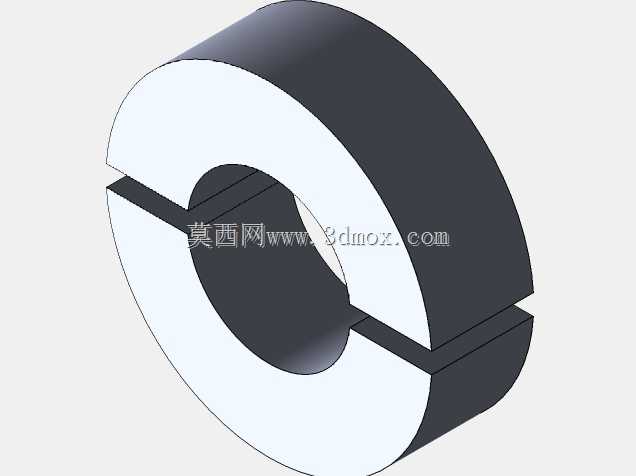

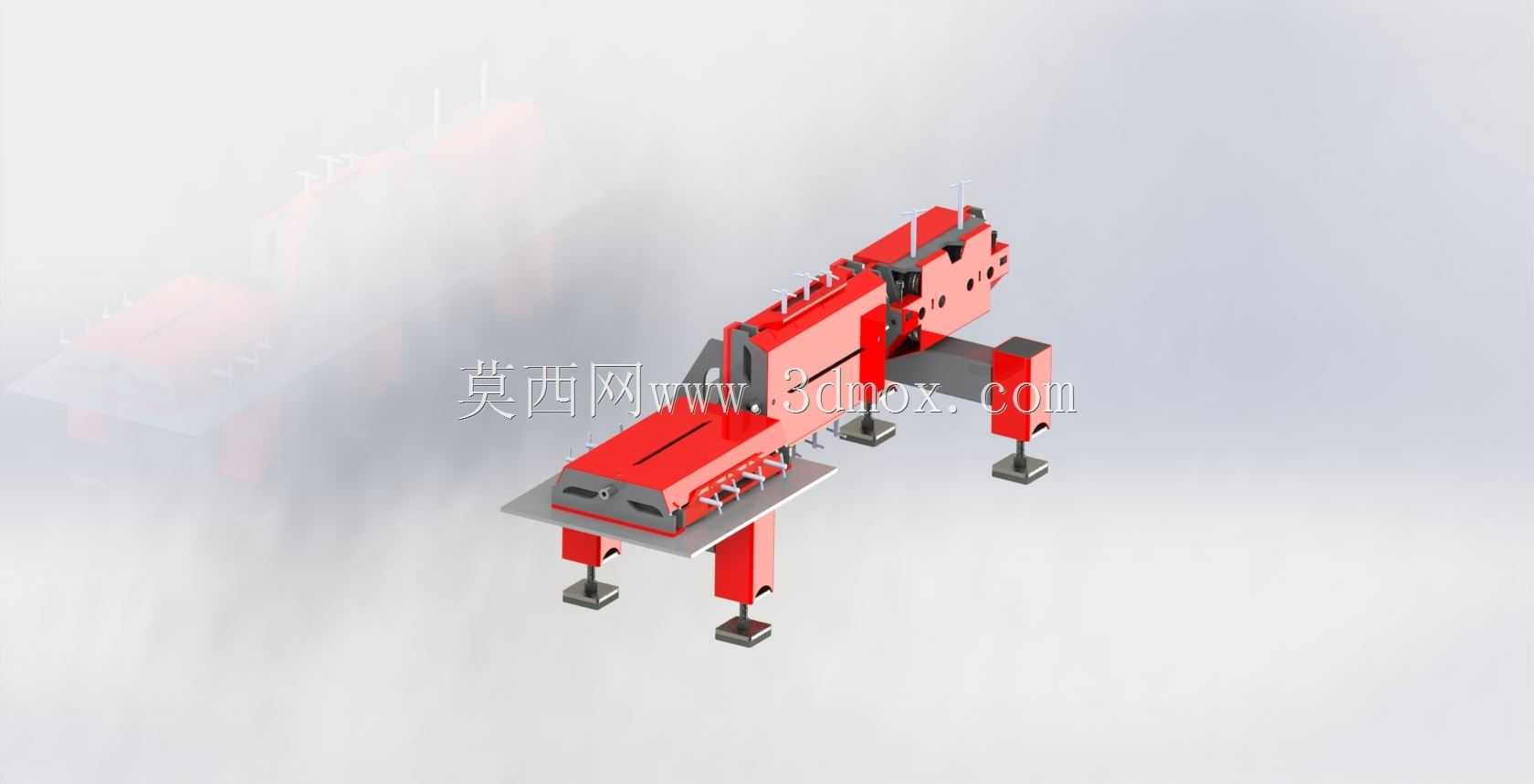

　　整套装置的结构拆分来看，分为进料导向段、对位校准段、动力送进段以及安装支撑四个核心模块。进料导向段设置了带锥度导入孔的导丝嘴，可在初始上料阶段快速引导线材进入校准通道，避免线材端头弯折卡滞；对位校准段集成了多组可调式直线导轨轴承副，轴承采用V型槽结构，上下对称布置形成线材通行的约束通道，通过调整轴承的压紧间隙，可适配不同线径的线材，同时消除线材自身的弯曲内应力，保证进入送进段的线材保持平直状态，这一结构设计也规避了传统校直轮结构易刮伤线材绝缘层的缺陷。动力送进段采用两组对压式胶轮配合步进驱动的传动结构，可根据后端工位的加工节拍精准控制送进长度，送进精度可控制在±0.1mm范围内，满足激光定长切割、端子压接等工序的精度要求。

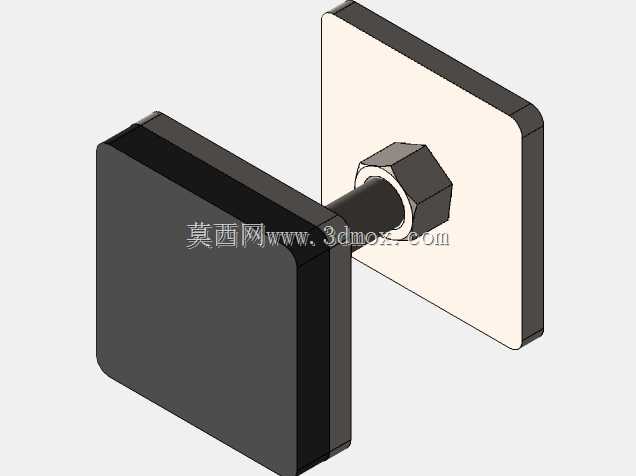

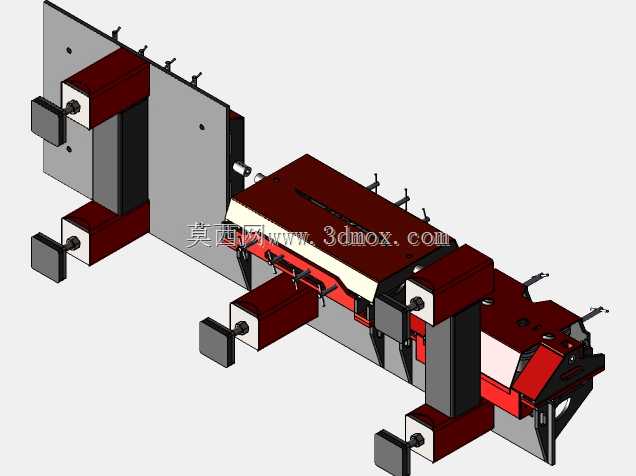

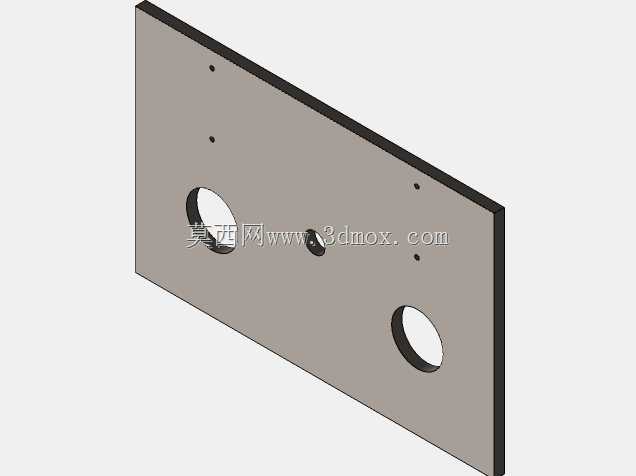

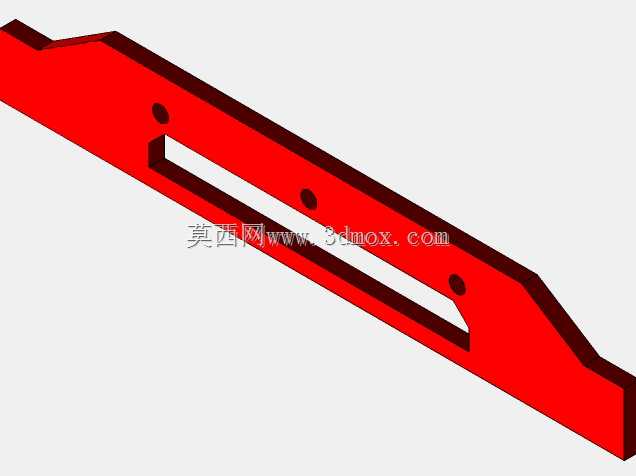

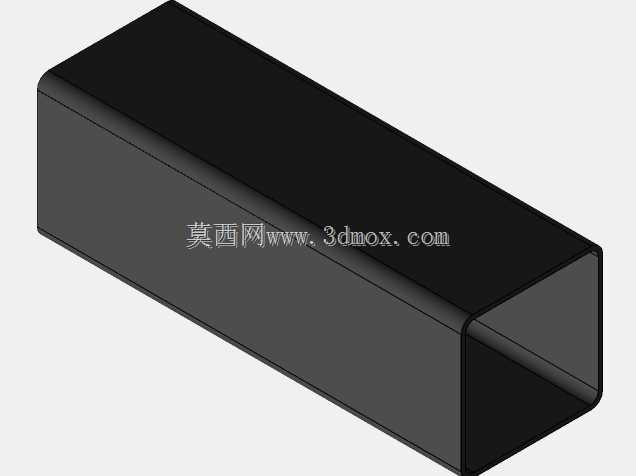

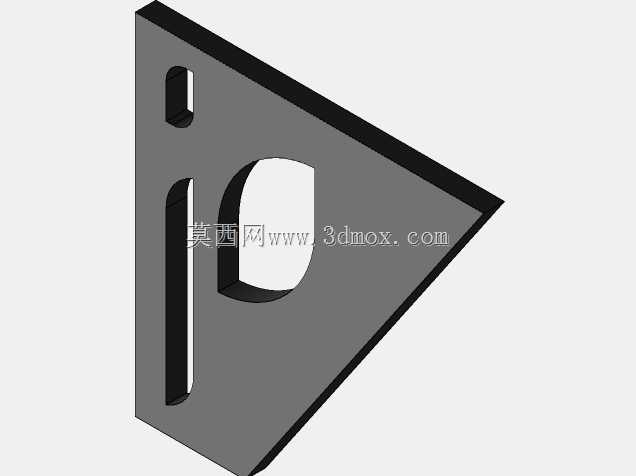

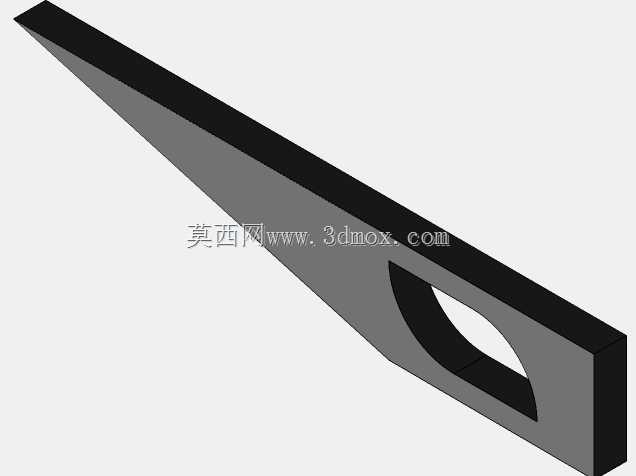

　　从安装适配维度考量，整套装置的支撑脚采用可调节高度的脚杯结构，四个支撑点均可独立调整高度与水平度，可直接固定在铝型材工作台面或者设备安装基板上，安装孔位采用通用的长圆孔设计，可根据现场工位布局调整横向安装位置，适配不同产线的进料高度差。装置整体的横向安装边界控制在600mm范围内，纵向宽度不超过250mm，不会占用过多的工位安装空间，可直接嵌入现有自动化生产线的进料工位，无需对原有产线结构做大规模改造。

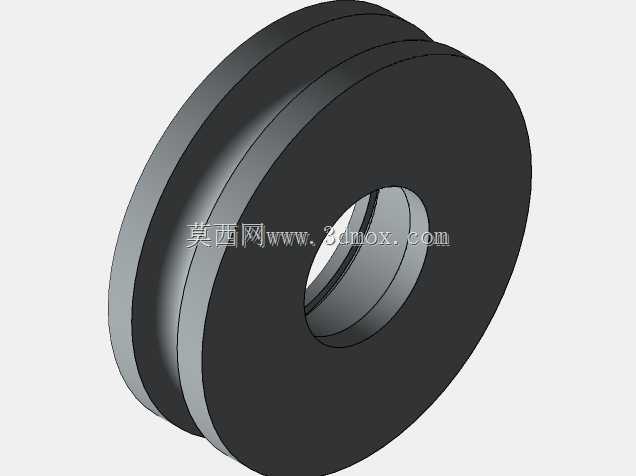

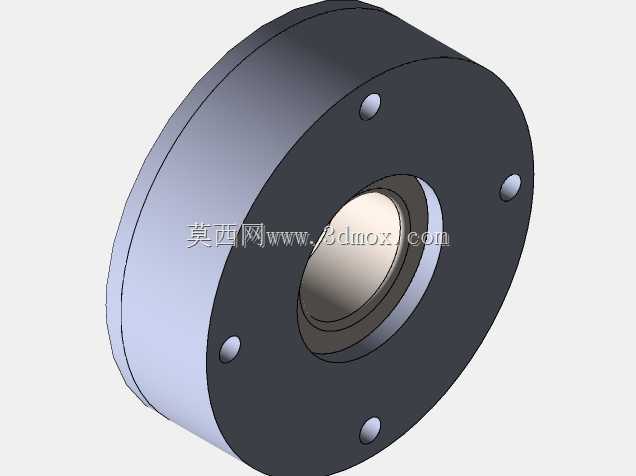

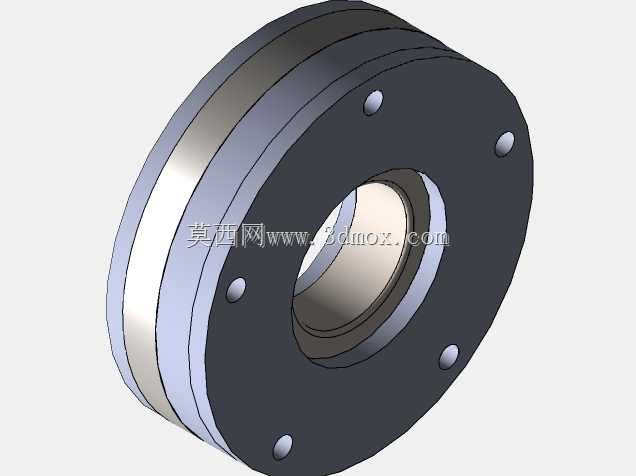

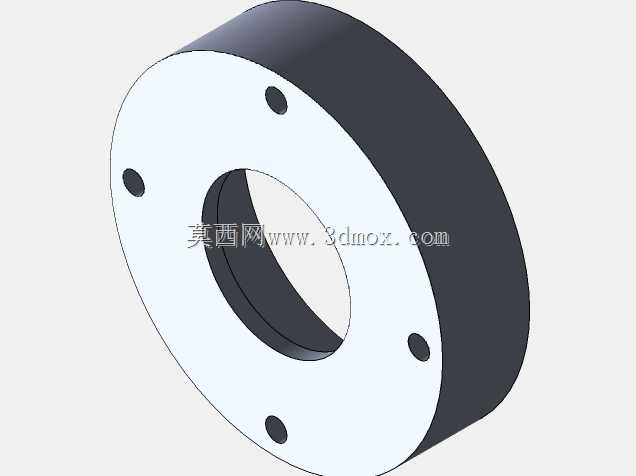

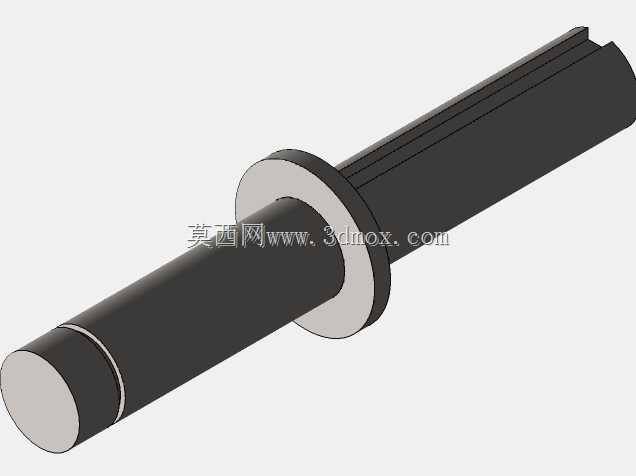

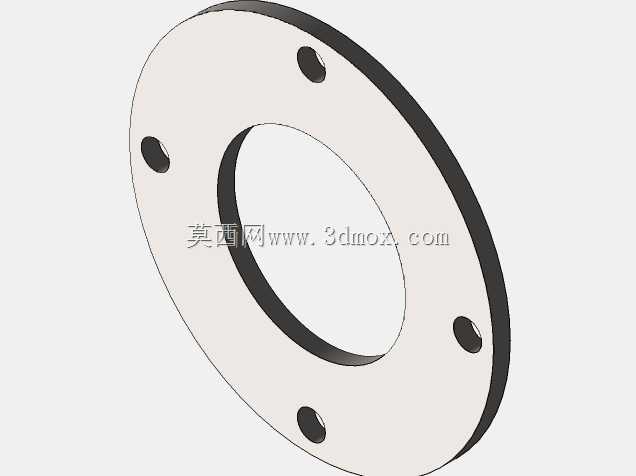

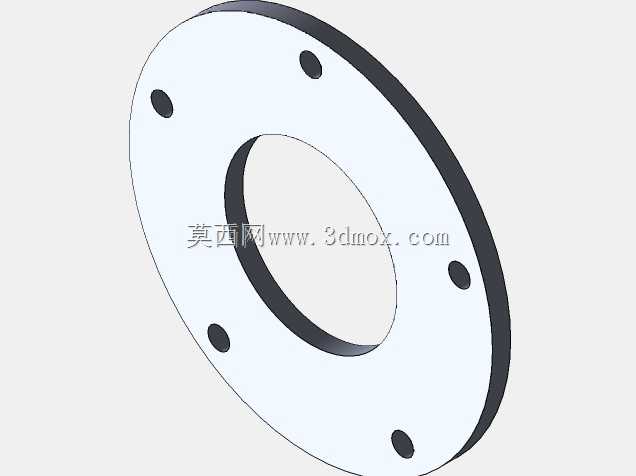

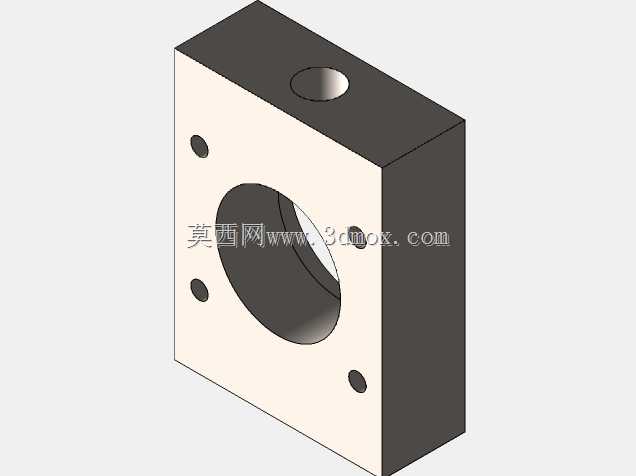

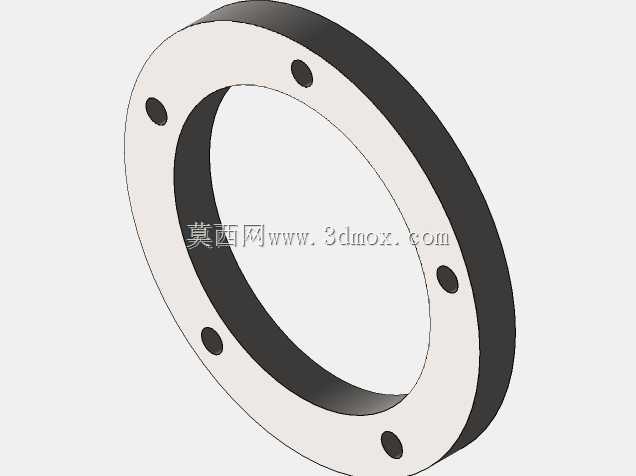

　　设计过程中重点考量了长期运行的结构稳定性，所有转动配合部位均采用密封式深沟球轴承，避免车间内的金属碎屑、粉尘进入配合间隙造成卡滞；导向部位的接触件采用表面氧化处理的硬质铝合金材质，在保证结构强度的同时降低整体重量，减少安装负载；线材接触的压轮表面采用聚氨酯材质，既保证足够的摩擦力实现稳定送进，又不会压伤线材表面的绝缘层或者金属丝表面。在实际调试过程中，可通过调整校准段轴承的排布角度，针对不同硬度的线材调整校直力度，比如针对硬度较高的碳钢焊丝，可适当加大轴承的压紧量，增强校直效果；针对较软的铜芯导线，则适当减小压紧间隙，避免线材被压变形。

　　该装置的结构拆分逻辑也充分考虑了后期维护的便捷性，所有导向模块、送进模块均采用快拆式螺钉固定，当出现导丝嘴磨损、压轮老化的情况时，无需拆解整体机架，只需拆卸对应模块的固定螺钉即可完成配件更换，大幅缩短设备维护停机时间。在多线材同步送进的场景下，还可通过横向拼接多组校准送进单元，实现最多8路线材的同步校准送进，适配多工位并行加工的产线需求，相比单路送料结构可提升4倍以上的供料效率。
