气动缓冲悬挂配套牵引链拆卸气压机结构

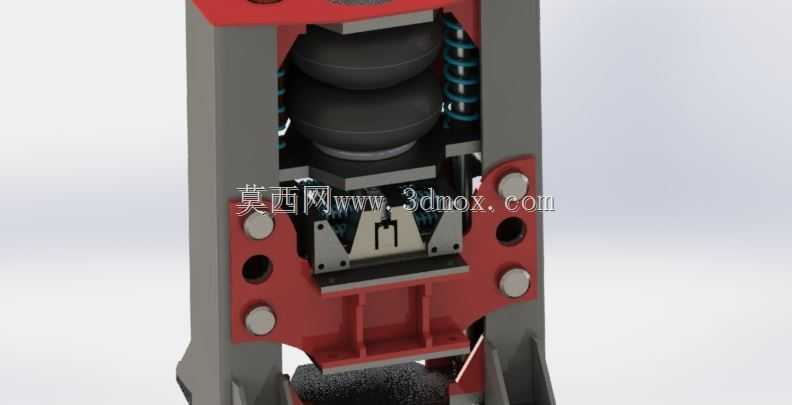

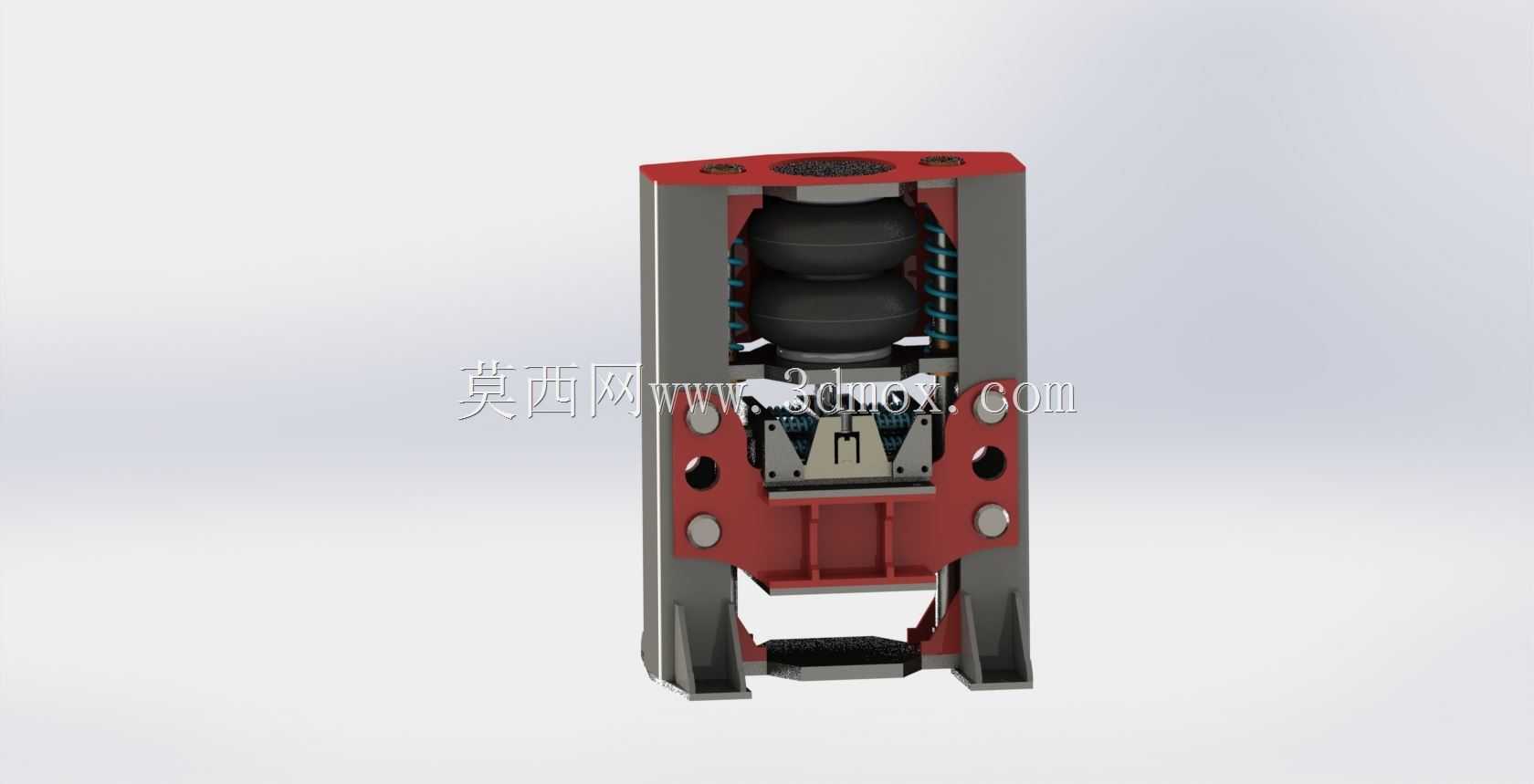

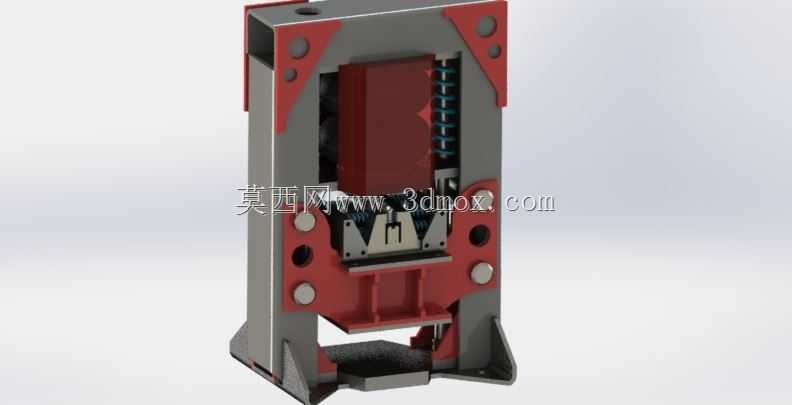

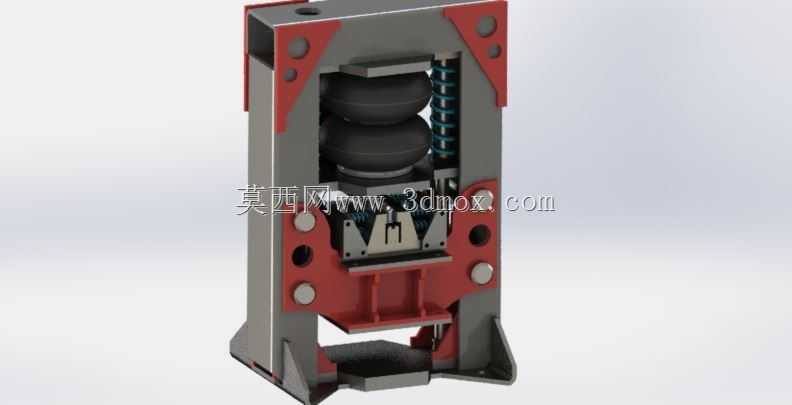

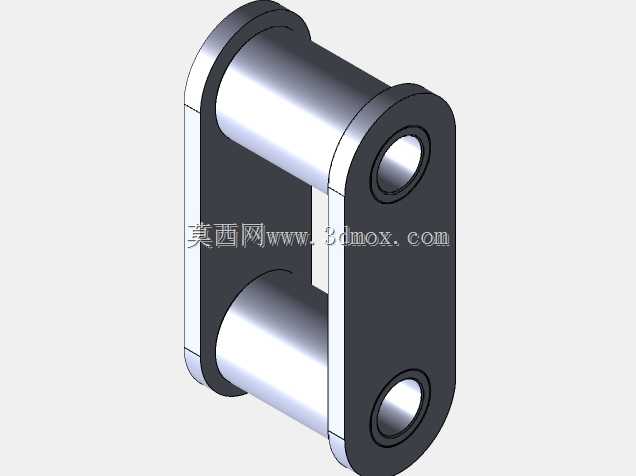

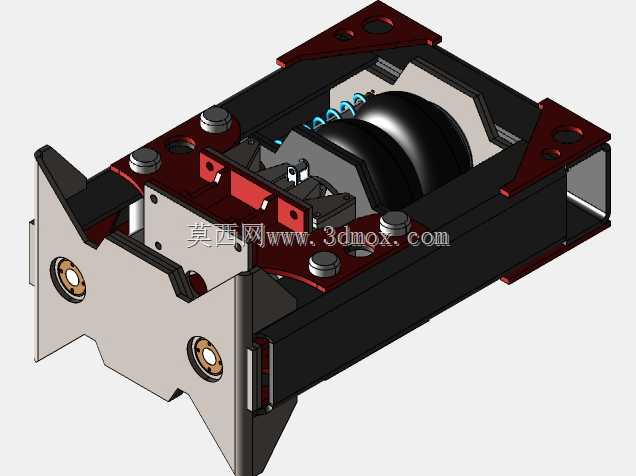

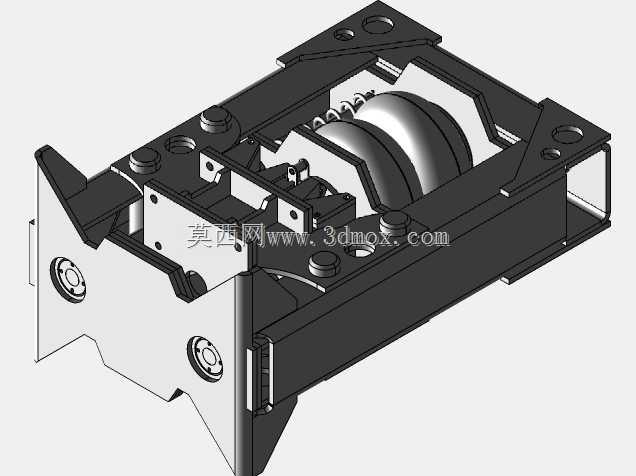

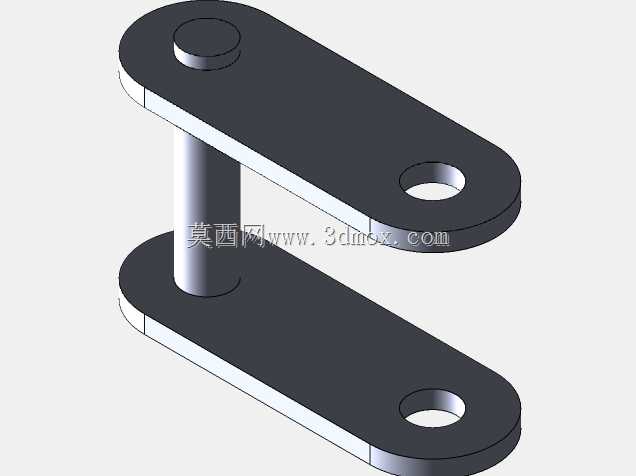

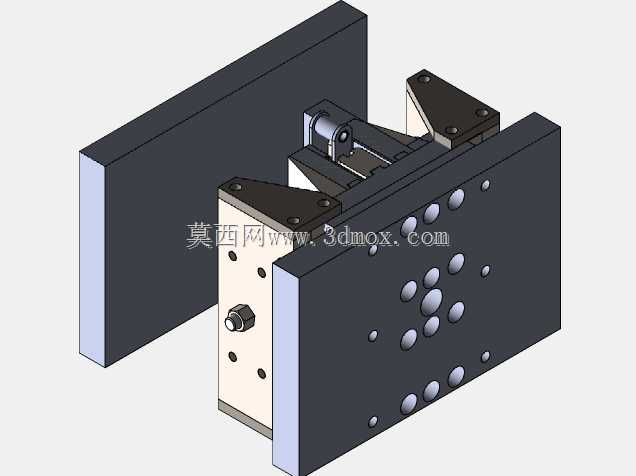

　　在商用车维保、轨道交通车辆段检修的工位场景里，牵引链作为传递牵引力、连接走行部与车体悬挂的核心受力部件，长期承受交变载荷、路面冲击与泥水侵蚀后，销轴易出现锈蚀卡滞、链板形变的问题，常规手动拆卸工具往往无法提供稳定持续的下压力，甚至会因施力偏移损伤牵引链的配合面，或是对周边的气动缓冲悬挂组件造成磕碰。这款配套气动缓冲悬挂安装的气压机，正是针对这类窄空间、高同轴度要求的拆卸作业设计，直接集成在气动缓冲悬挂的maz安装位上，无需额外搭建重型压机的工装台架，适配检修线的流水作业节奏。从结构设计逻辑来看，设备采用双侧立式机架作为承载主体，机架选用厚壁型钢焊接后做去应力处理，避免长期承压出现形变偏移，两侧对称布置的圆柱螺旋压缩弹簧作为复位构件，

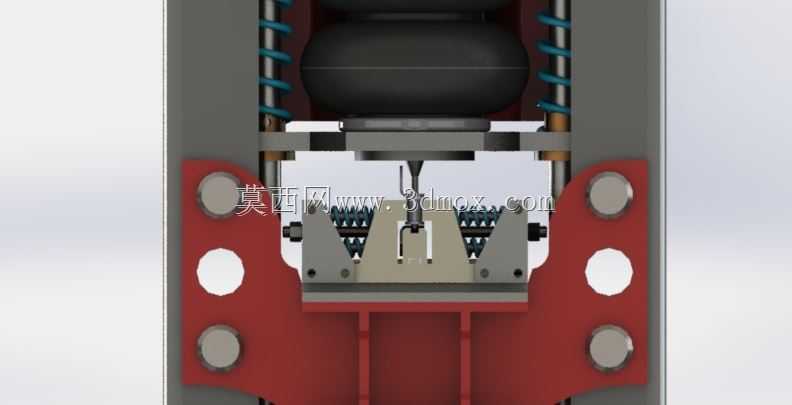

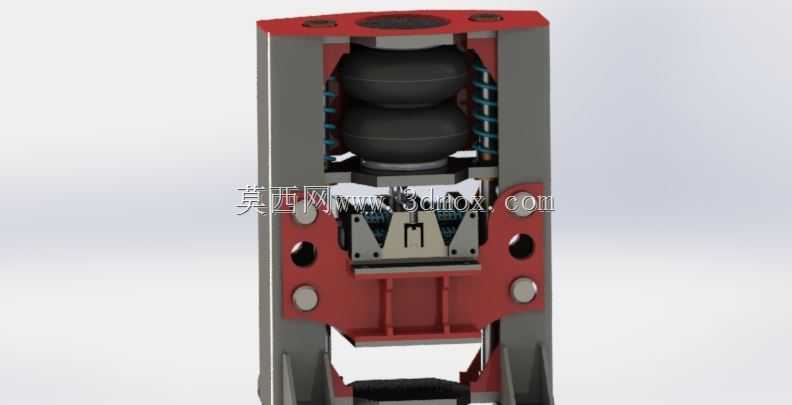

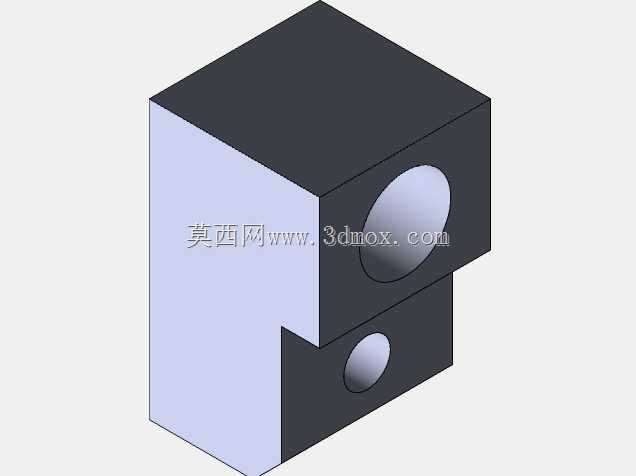

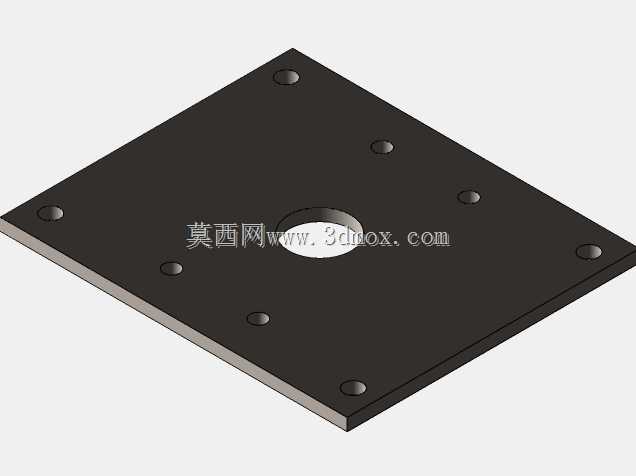

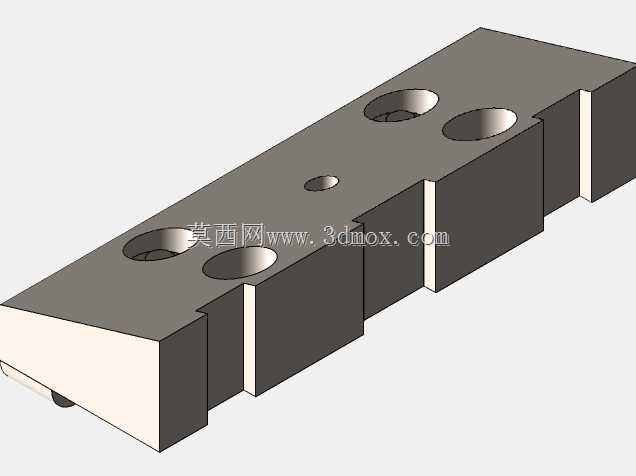

　　在压装作业完成后可带动压头自动回位，减少人工复位的操作步骤；核心施压单元采用叠层式气囊结构，相比传统气缸施压，气囊的施压行程更平缓，压力输出曲线更贴合牵引链销轴拆卸的受力需求——初始接触阶段压力缓慢爬升，避免刚性冲击打毛销轴端面，当销轴进入压出阶段后可维持稳定的额定压力，不会因行程变化出现压力骤降的问题。压头与工装定位座采用快换式接口设计，针对不同规格的牵引链销轴，可快速更换对应内径的压套与V型定位块，定位块直接卡接在悬挂架的预设安装槽内，保证压头轴线与牵引链销轴的同轴度控制在0.1mm以内，避免压偏导致的链板孔拉伤。设备的安装边界完全匹配气动缓冲悬挂的原有安装点位，机架底部的安装孔位与悬挂maz位的螺栓孔完全对齐，

　　无需对原有悬挂结构做打孔、焊接等二次改装，安装后整机突出悬挂架侧面的尺寸不超过120mm，不会超出车辆走行部的下部限界，在车辆移库、过轨道衡的过程中不会发生剐蹭。施压控制单元采用气路集成式设计，进气接口匹配车间常规的0.6-0.8MPa压缩空气管路，自带油水分离器与压力调节阀，可根据牵引链的锈蚀程度灵活调整输出压力，最大输出压力可满足直径30mm以下锈蚀销轴的压出需求，气路控制按钮设置在机架侧方的安全位置，操作人员站在机架侧面即可完成施压、泄压、复位的全流程操作，避免压装过程中铁屑、崩出的销轴残片飞溅伤人。在实际检修作业中，这款设备相比传统的分体式液压压机，不需要额外搬运重型主机、连接高压油管，作业准备时间可缩短70%以上，

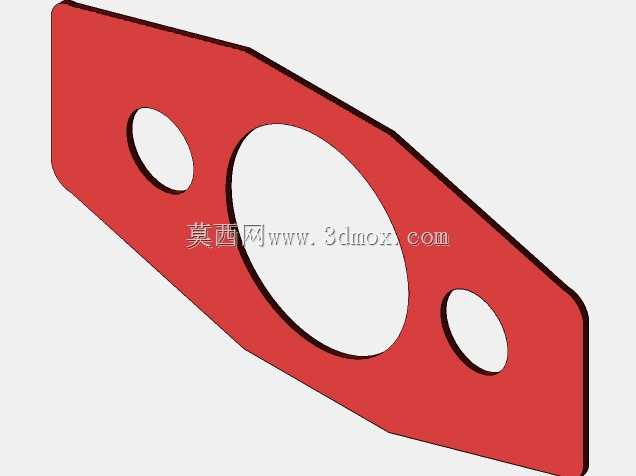

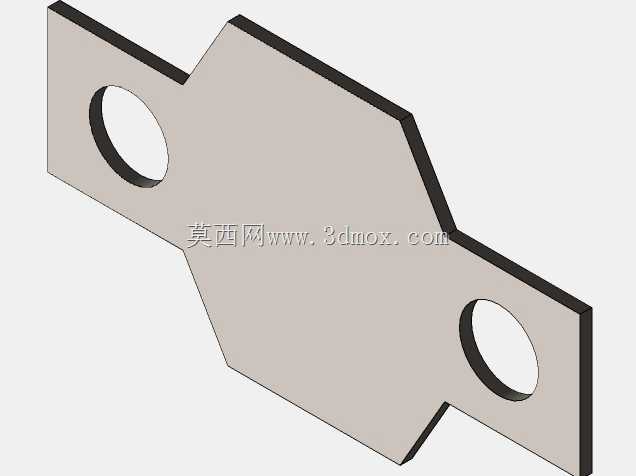

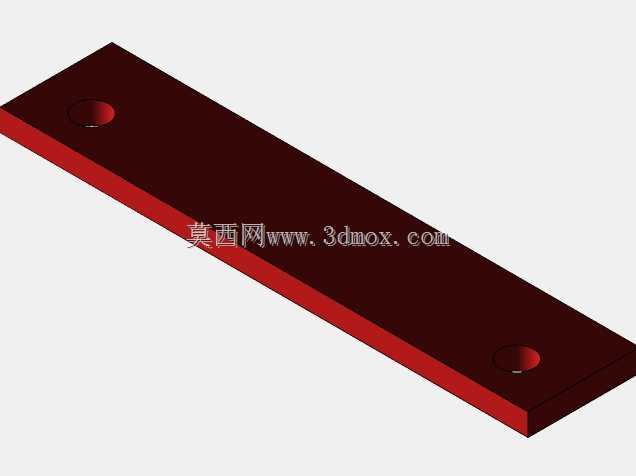

　　且施压过程无液压油泄漏风险，适配车辆检修车间的现场5S管理要求；叠层气囊的密封件采用耐油耐老化的橡胶材质，在车间多粉尘、温差变化大的环境下，使用寿命相比普通气缸密封件提升3倍以上，日常维护仅需要定期清理定位座上的铁屑、检查气路接头的密封性即可，不需要频繁更换密封组件。机架两侧的红色防护板采用螺栓可拆卸连接，既可以遮挡内部的弹簧、气囊组件，避免检修过程中工具掉落卡入运动部件，也可以在需要维护内部构件时快速拆卸，不需要将整机从悬挂位拆下。压头的下端面设计有可拆卸的硬质合金垫块，避免长期压装销轴导致压头端面凹陷变形，垫块磨损后仅需要更换垫块即可，不需要整体更换压头组件，降低了长期使用的维护成本。针对牵引链拆卸后的复位安装需求，这款设备也可配套对应的压装工装，完成新牵引链销轴的压装作业，压装过程中可通过压力调节阀控制压装速度，保证销轴压入时链板受力均匀，避免出现链板翘曲、销轴偏斜的问题，压装完成后可直接在工位上完成牵引链的张紧度检测，不需要二次转运工件。
