小型立式电子设备存储机柜结构设计

　　这款立式柜体的设计初衷，是针对车间、实验室、小型设备间内零散电子控制模块的集中收纳需求，区别于常规大尺寸动力配电柜，它的定位更偏向小功率电子器件、信号采集模块、小型工控板卡的集成承载，不需要预留大电流母排的安装空间，也无需适配大容量断路器的安装位，整体结构更紧凑，占地空间更小，适合在设备旁就近布置，缩短控制线缆的走线长度，减少信号传输过程中的干扰损耗。

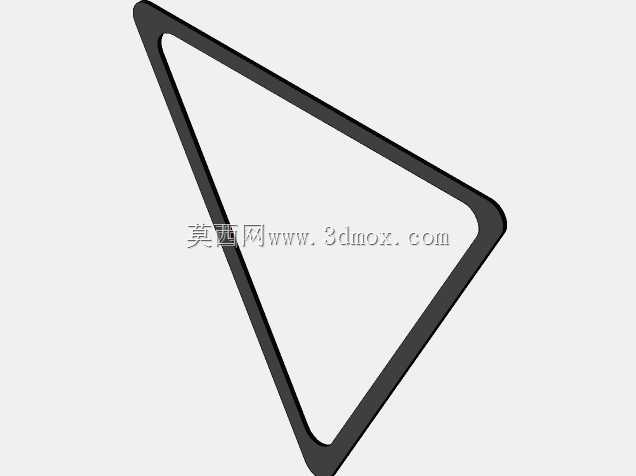

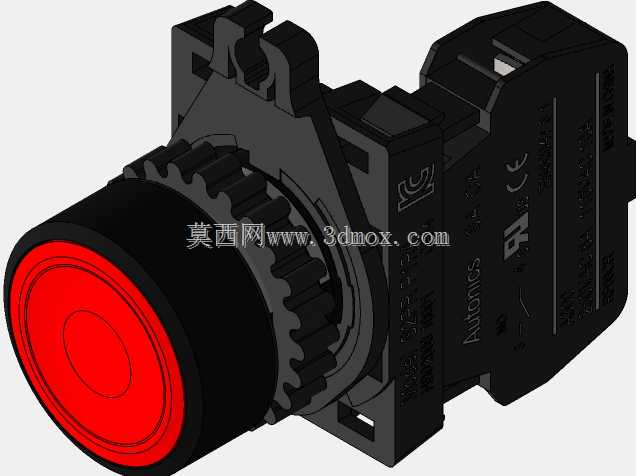

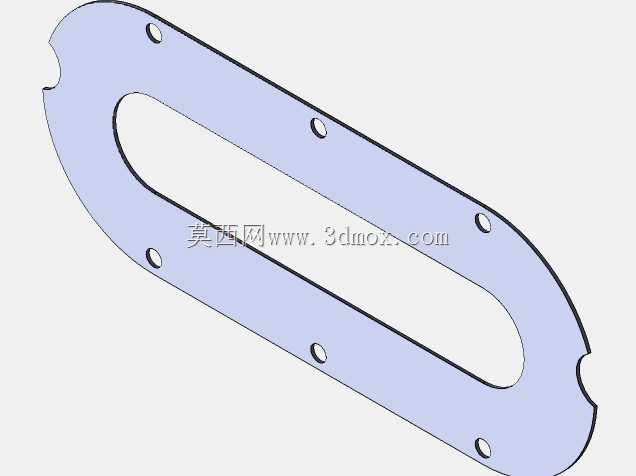

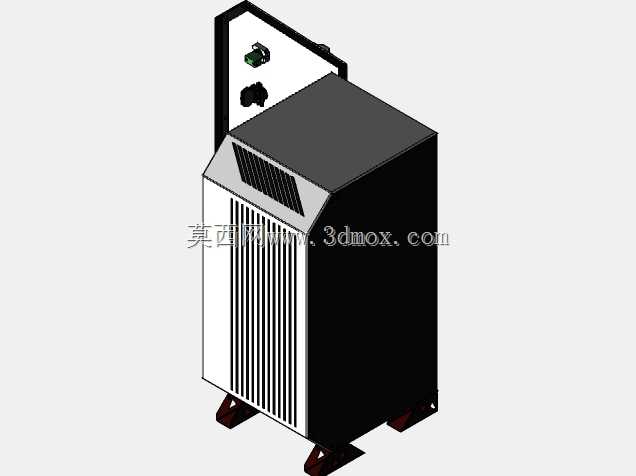

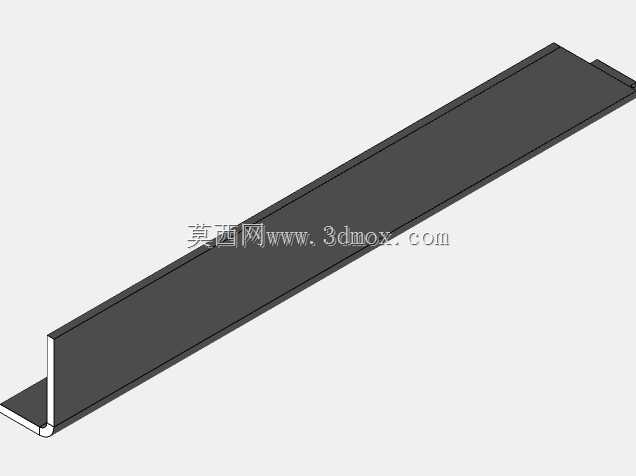

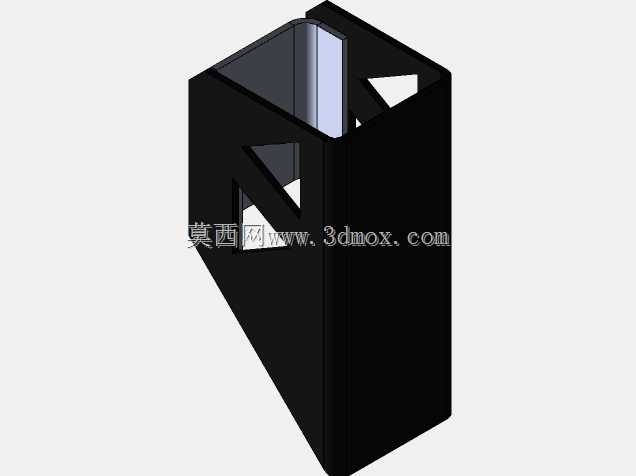

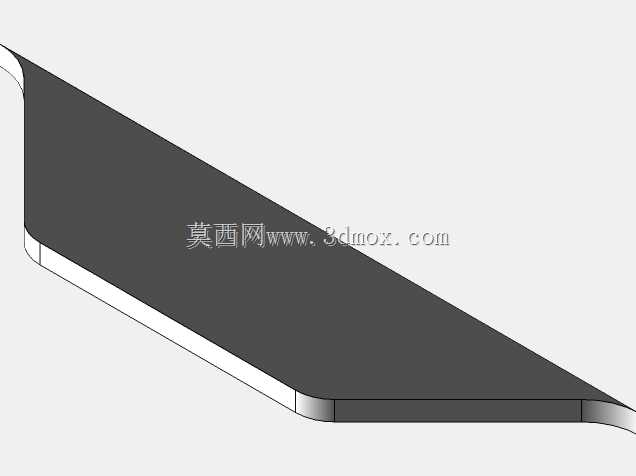

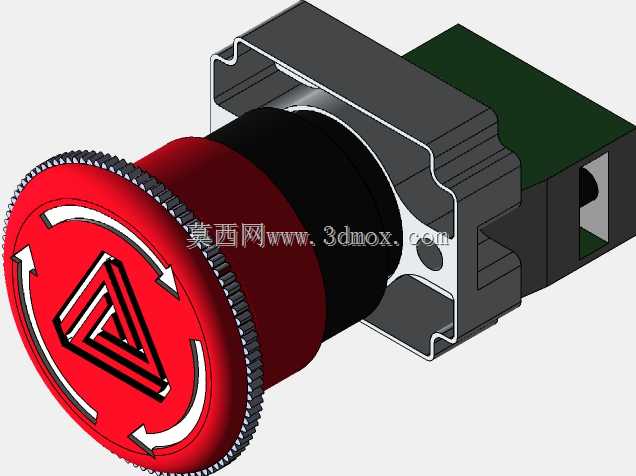

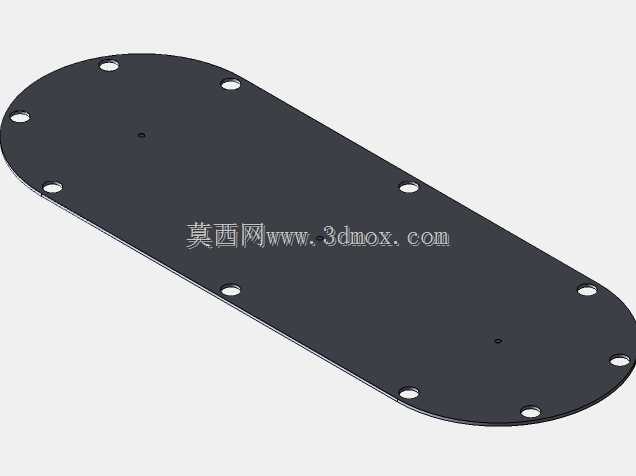

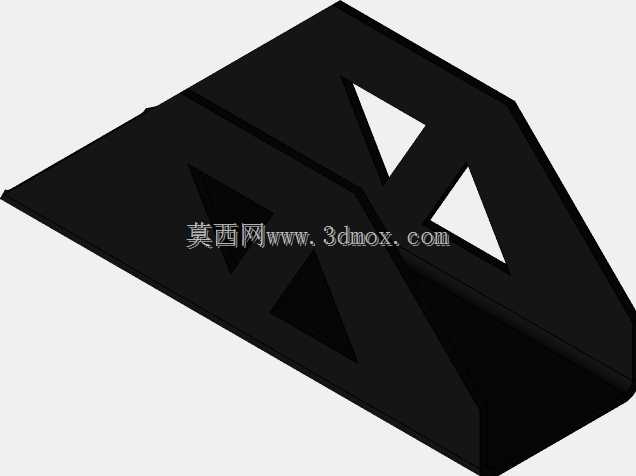

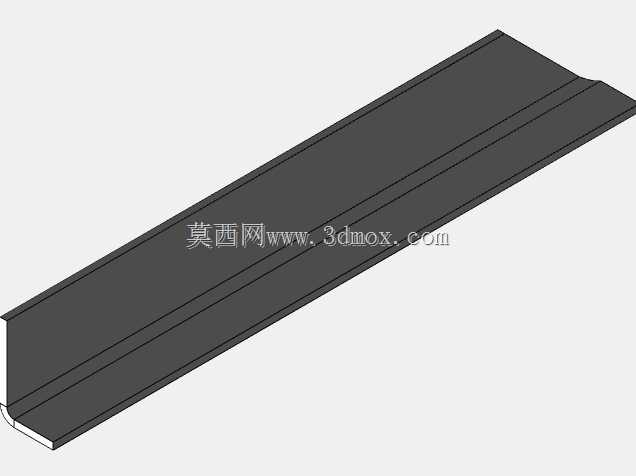

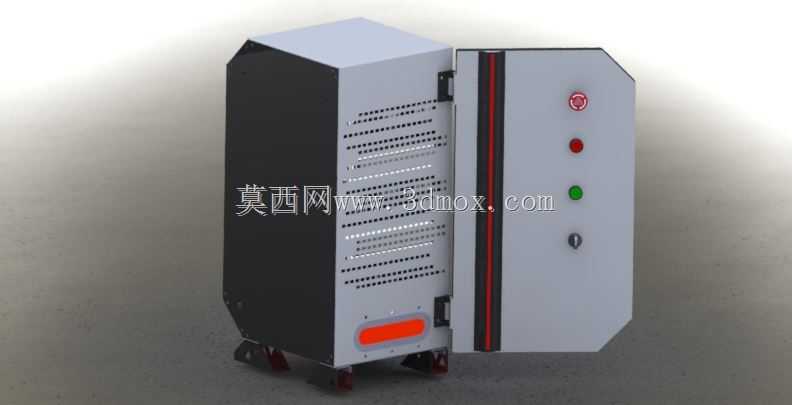

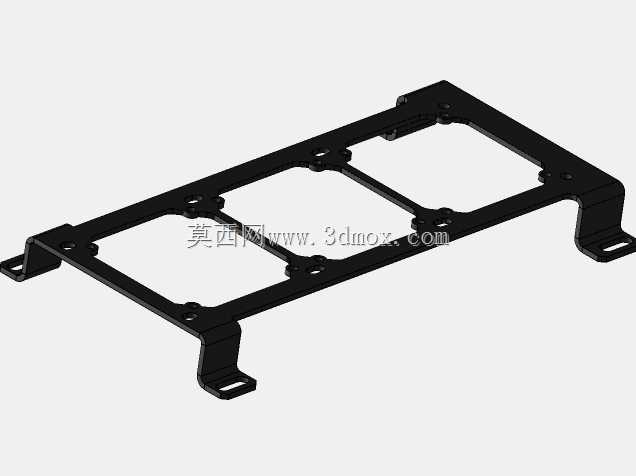

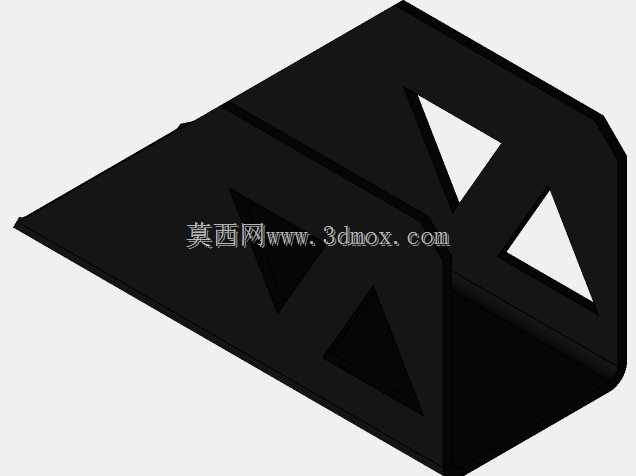

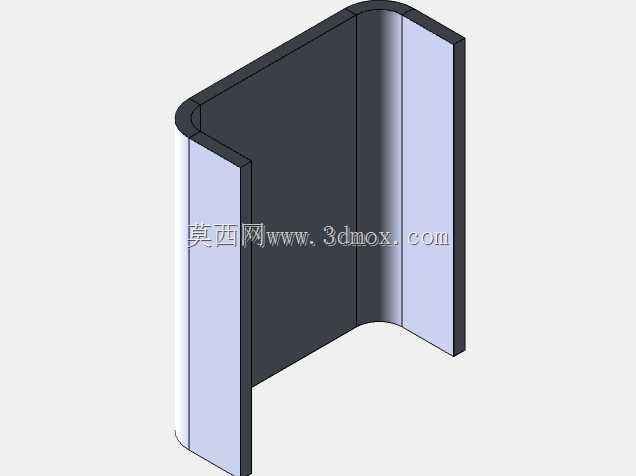

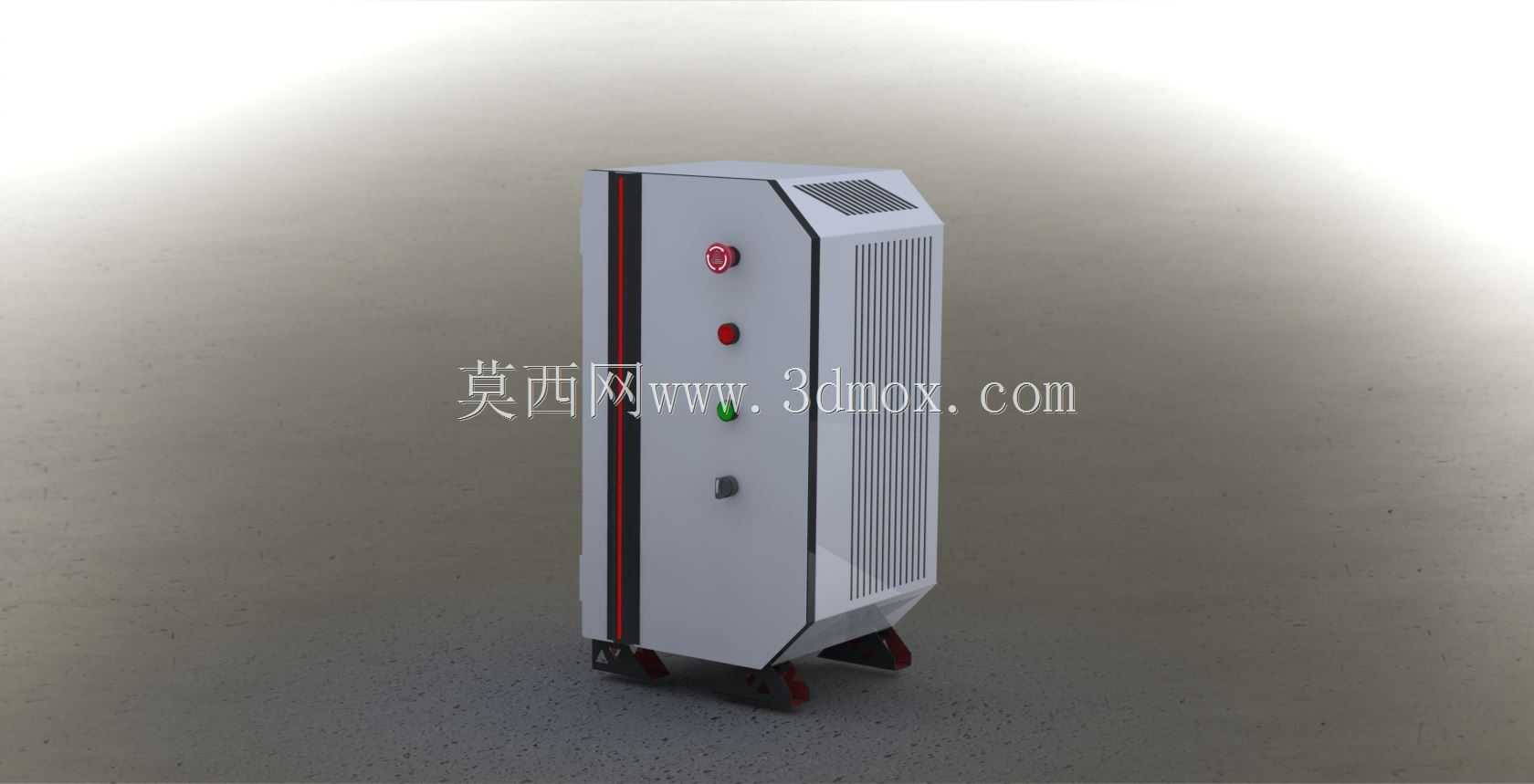

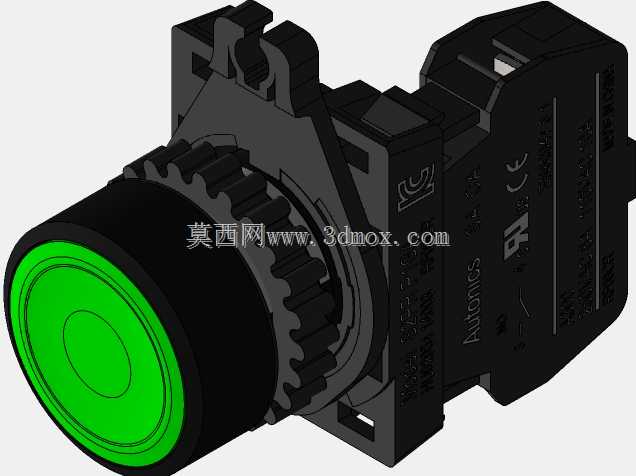

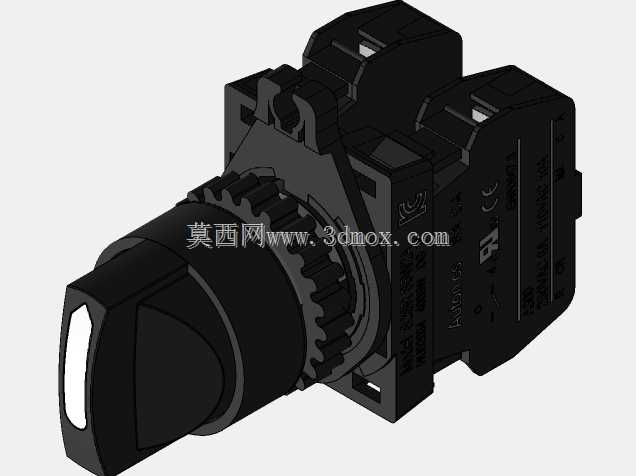

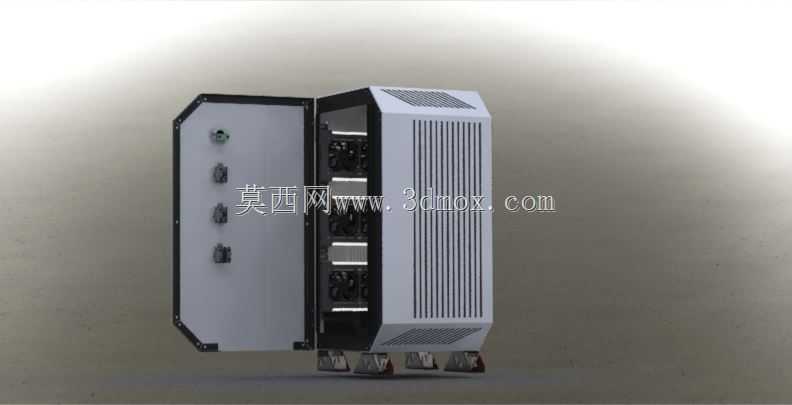

　　从结构布局来看，柜体采用立式窄体设计，底部设置带防滑减震垫的支撑脚，将柜体整体抬离地面15mm左右，既可以避免地面潮气侵入柜体内部腐蚀电子元件，也能防止日常清洁时地面积水渗入柜内造成电路短路，支撑脚的安装位置做了局部加强，采用折弯焊接的加强筋与柜体底框连接，单脚可承载不低于80kg的静载荷，四个支撑脚配合可保证柜体在不平整的地面上通过微调垫脚高度保持水平，避免柜内安装的电子板卡因为长期倾斜出现接插件松动的问题。柜体正面的操作区域竖向排布了四枚不同功能的操作按钮，最上方为红色急停按钮，采用蘑菇头设计，触发行程不小于4mm，在紧急状态下可以快速拍断控制回路电源，下方依次排布红色运行指示灯、绿色电源指示灯、灰色功能复位按钮，按钮的安装间距保持在40mm以上，避免操作时误触相邻按钮，按钮与柜体面板之间加装橡胶密封垫圈，可达到IP54的防护等级，阻挡日常环境中的粉尘、飞溅水滴进入按钮接线腔。

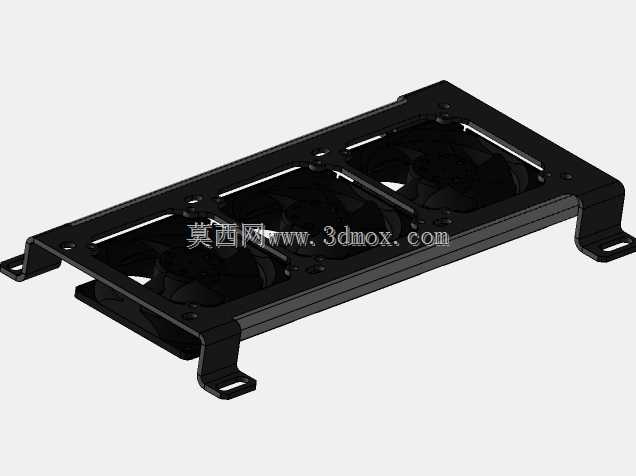

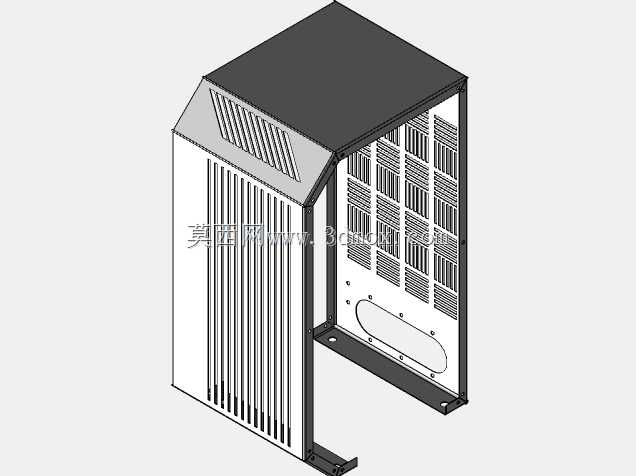

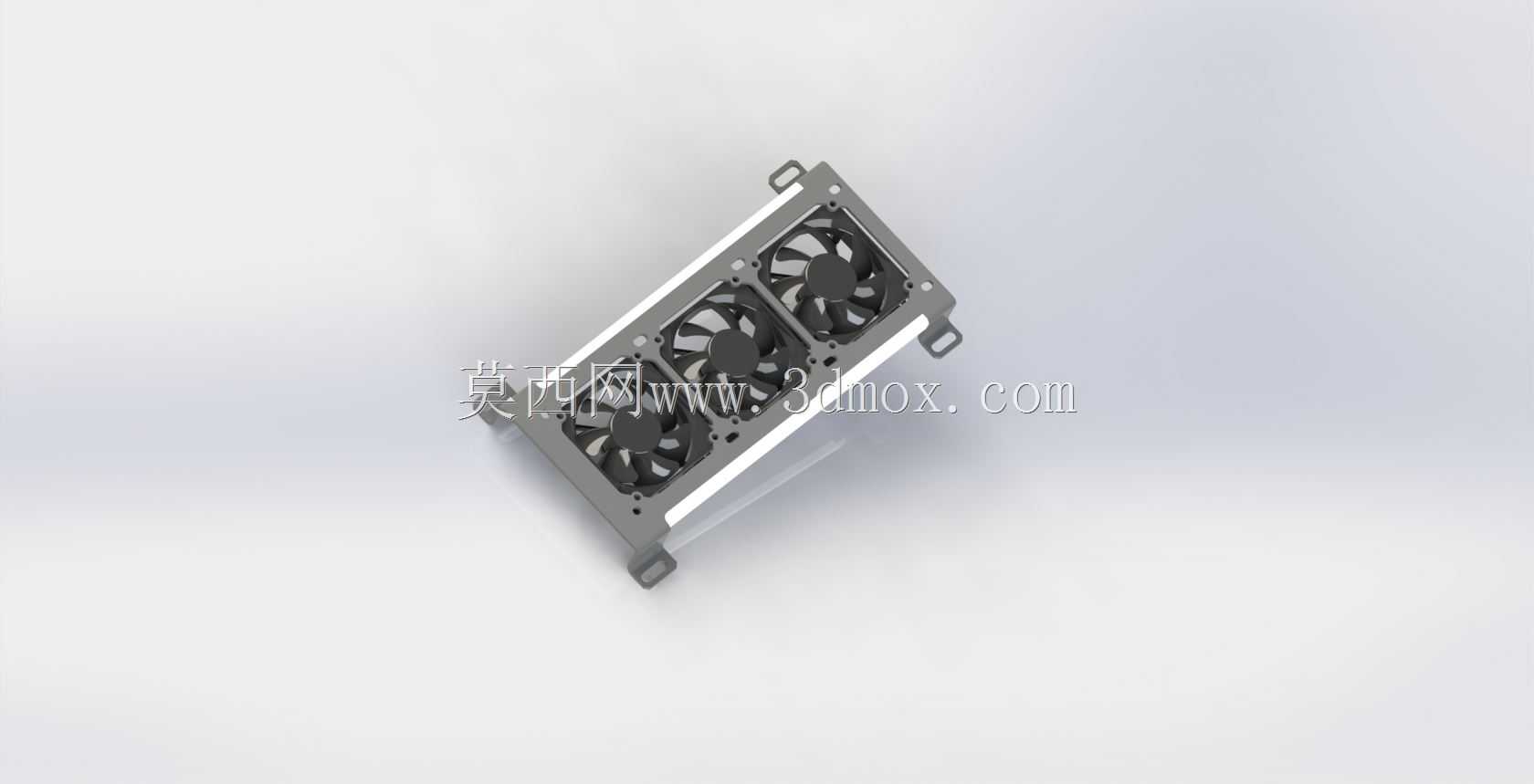

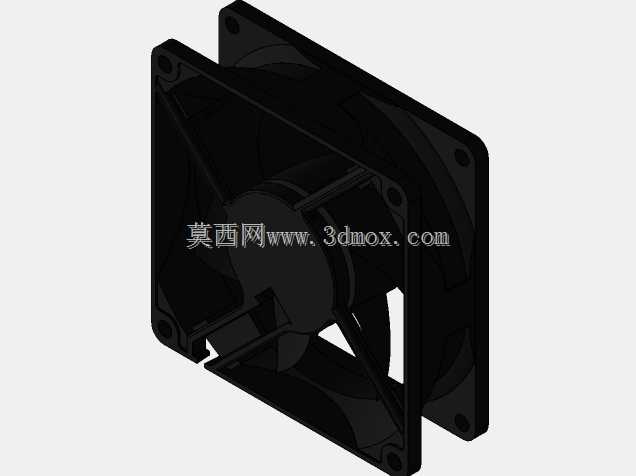

　　柜体的侧面设置了通长的通风散热格栅，格栅采用斜向百叶结构，开孔方向向下倾斜15度，既可以保证柜内空气的自然对流散热，带走电子元件工作时产生的热量，将柜内温升控制在15K以内，又能避免上方掉落的杂物、飞溅的液体直接通过格栅进入柜内，格栅的开孔率控制在35%左右，在保证通风量的同时兼顾侧板的结构强度，不会因为开孔过多导致侧板受力变形。柜体顶部后侧设置了独立的通风槽，内部可适配安装小型轴流风机，当柜内安装的电子元件总功耗超过200W时，可加装风机实现强制风冷，热风通过顶部通风槽排出，形成下进上出的散热风道，保证柜内所有元件都工作在允许的温度范围内。

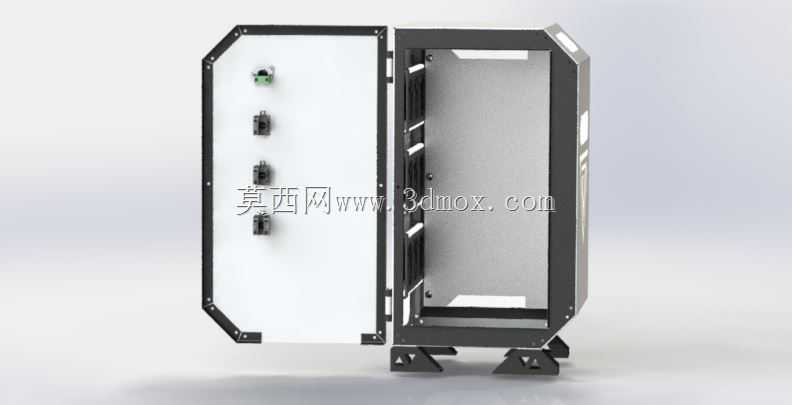

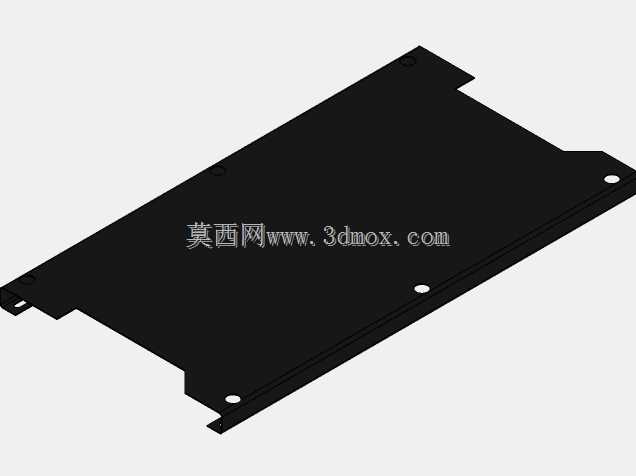

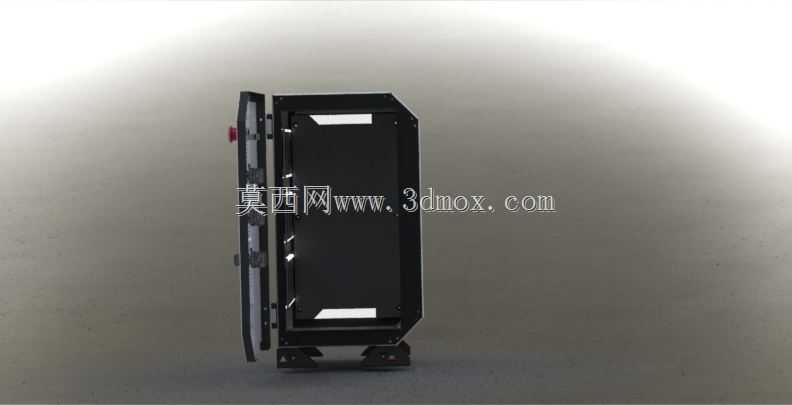

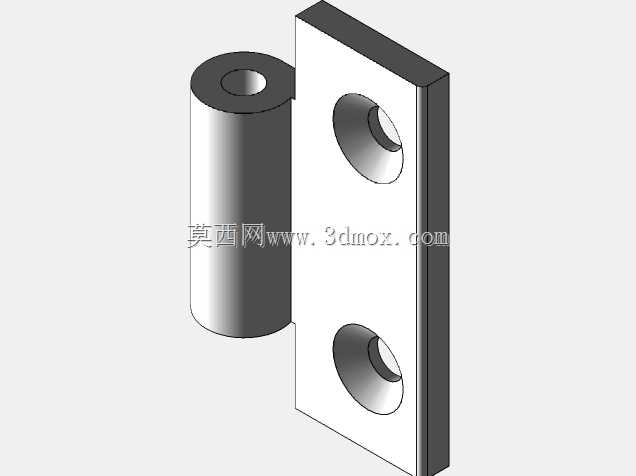

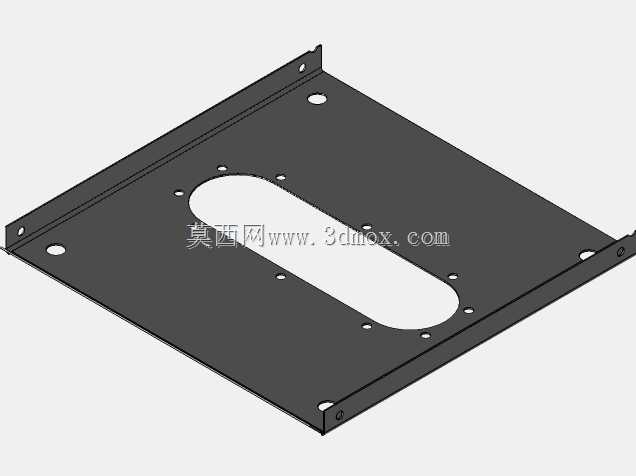

　　柜体的门板采用单门侧开结构，门轴设置在柜体左侧，开门角度可达到120度，方便内部元件的安装与后期维护，门板与柜体框架之间加装连续式密封胶条，关门后胶条的压缩量保持在2-3mm，保证柜体整体的防护性能，门板内侧预留了线槽安装位，可以方便地整理柜内的控制线缆，做到强弱电分离布线，减少信号干扰。柜体内部的安装板采用镀锌钢板材质，可根据实际安装的元件尺寸自由调整安装位置，安装板通过侧边的滑块与柜体框架上的安装孔连接，调节步距为25mm，适配不同高度的电子模块安装需求，安装板的接地端子与柜体框架做可靠电气连接，接地电阻不大于0.1Ω，保证设备运行时的用电安全。

　　从安装边界来看，这款柜体的宽度控制在350mm，深度400mm，高度1100mm，整体占地仅0.14㎡，非常适合在空间紧凑的设备间隙、流水线旁、实验台边布置，不需要预留大面积的安装空间，柜体的总重量控制在35kg以内，两个人配合即可完成搬运与就位，不需要动用起重设备，降低了现场安装的难度。柜体的外表面采用哑光静电喷塑处理，颜色为浅灰色，不易反光，也不容易沾染日常的指纹与灰尘，适合在工业环境中长期使用，喷塑层的厚度控制在60-80μm，附着力达到GB/T 9286规定的1级要求，不会因为日常的轻微磕碰出现掉漆、锈蚀的问题。

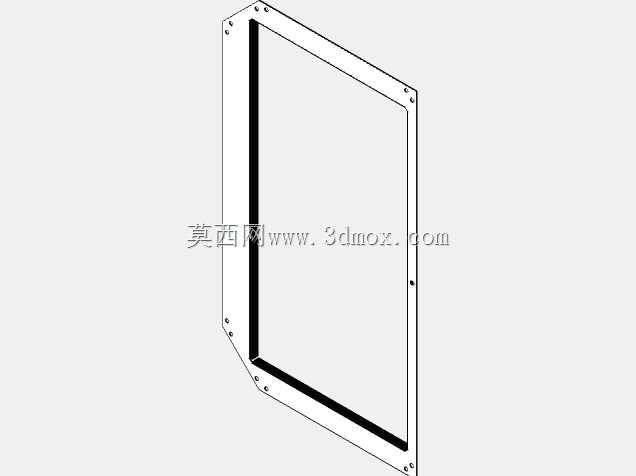

　　在设计细节上，柜体的所有棱边都做了R3的圆角处理，避免安装维护时锋利的钢板边缘划伤操作人员，柜体框架采用1.5mm厚的冷轧钢板折弯焊接成型，焊接处打磨平整无焊渣，整体框架的静载承重可达到150kg，完全满足小型电子设备的安装承载需求，柜体后侧预留了两个直径20mm的线缆进出孔，孔位配有橡胶护线圈，保护进出线缆的外皮不会被钢板割破，线缆孔的位置距离柜体底部200mm，方便现场布线时线缆从地面线槽直接进入柜内，不需要做多余的弯折。这款柜体的结构设计充分考虑了小型电子设备存储安装的实际需求，在紧凑的体积内兼顾了散热、防护、操作、维护的多方面要求，可广泛应用于小型自动化设备控制、实验室测试设备集成、车间零散信号模块集中收纳等场景，相比通用大尺寸电柜，它的适配性更强，空间利用率更高，也能更好地匹配小功率电子系统的安装使用需求。
