可调孔径机械光圈光阑结构设计

　　手动可调机械光圈作为光学通路中控制通光孔径的核心机械构件，广泛适配于机器视觉检测工位、实验室光学实验平台、工业激光加工光路、摄影光学附件改装、特种照明配光调整等多类场景，在需要连续改变通光口径、控制通光量大小、限定光路通光边界的工况下，这类纯机械结构的光阑无需额外电控驱动，仅通过侧置拨杆即可完成全行程孔径调节，结构可靠性远高于塑胶材质的消费级光圈组件，可在常规工业环境下长期稳定工作，不会出现塑胶叶片卡滞、老化形变的问题。

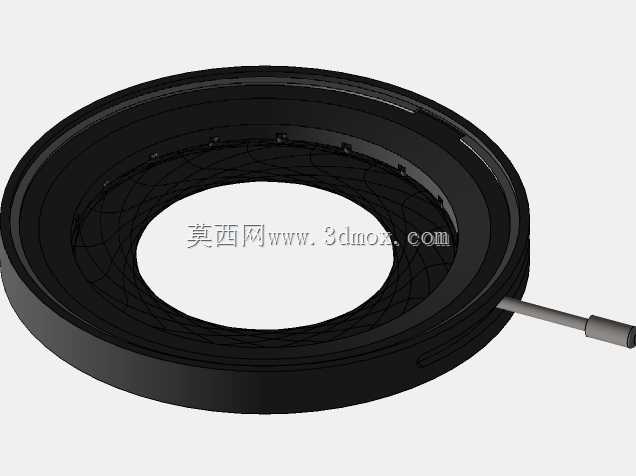

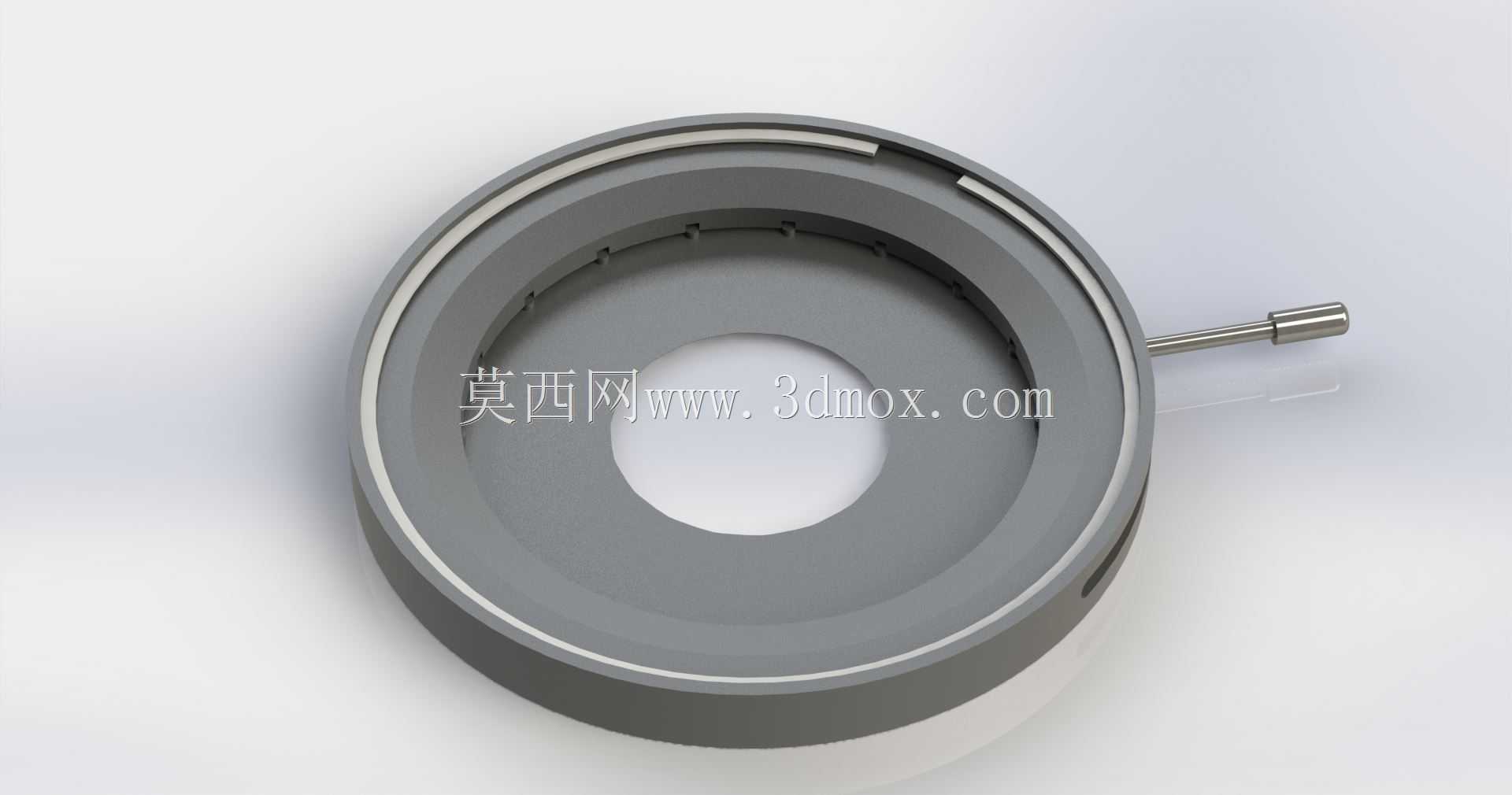

　　从结构功能实现逻辑来看，该款光阑采用多片叠层金属叶片的经典结构设计，每片叶片通过两端的定位销轴分别嵌入外圈调节环与内圈固定基座的导向槽内，当侧方的调节拨杆带动外圈调节环做周向转动时，所有叶片会沿导向槽同步做径向滑移，最终在中心区域形成连续可变的近似圆形通光孔，通光孔径调节范围覆盖4mm到60mm区间，可覆盖绝大多数中小功率工业光路、视觉检测系统的通光调节需求。叶片边缘做了精密的倒角去毛刺处理，叠层装配后叶片间的间隙控制在0.02mm以内，调节过程中不会出现漏光、叶片剐蹭卡滞的问题，转动拨杆的阻尼感均匀一致，可在调节行程内的任意孔径位置稳定停留，无需额外锁止结构即可保持设定的通光口径，不会因设备运行的轻微震动出现孔径自行偏移的情况。

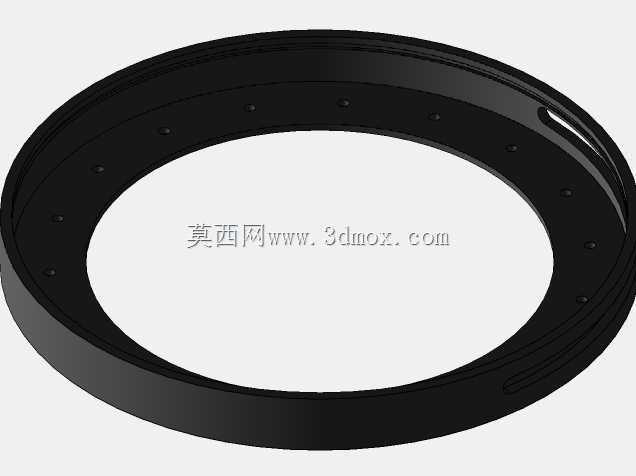

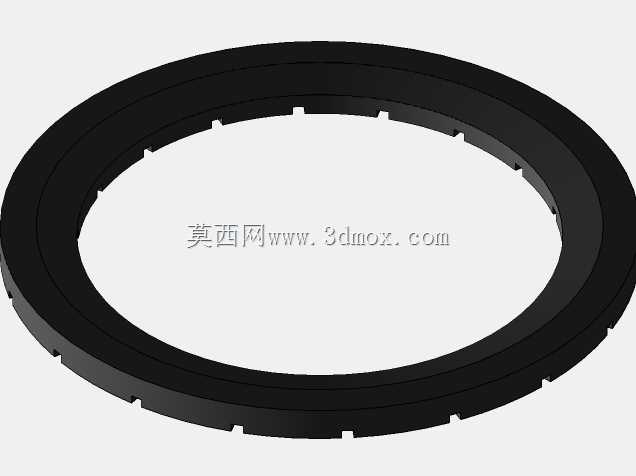

　　在结构设计的细节考量上，整个光阑的主体基座采用一体化环形结构设计，外圈的环形槽道为调节环提供精准的周向转动限位，调节环与基座之间的配合间隙控制在0.03mm以内，既保证转动顺滑无卡顿，又避免径向窜动导致的叶片错位。侧置的调节拨杆采用圆柱形金属结构，伸出长度适配常规手动操作的施力角度，拨杆表面做了滚花处理，手动调节时不易打滑，拨杆与调节环的连接采用过盈压装配合，可承受长期反复扳动的载荷不会出现松脱。所有叶片采用统一的冲压成型工艺加工，型线经过精准计算，保证在全行程调节过程中，中心通光孔始终保持接近正圆的形态，不会出现多边形畸变影响通光光斑的形态，满足光学系统对通光孔形状的精度要求。

　　从安装适配的边界尺寸来看，该光阑整体为薄型环形结构，整体外径控制在适配60mm最大通光口径的合理尺寸范围内，整体轴向厚度较薄，可直接嵌入光学套筒、镜头座、设备安装面板的预留环形槽内完成固定，基座上预留的安装孔位可适配M3规格的固定螺丝，安装时无需额外设计复杂的转接结构，可直接与常规的工业光学支架、镜头转接环、设备壁板完成装配。安装基准面为基座的两个平行端面，平面度控制在0.02mm以内，装配后可保证光阑的通光中心与光路轴线保持同轴，不会出现通光孔偏斜导致的光路遮挡问题。

　　在实际工况适配中，这类全金属结构的机械光阑可适应一定范围内的温度波动，不会像塑胶光圈那样在高低温环境下出现形变卡滞，叶片表面做了哑光发黑处理，可有效吸收光路中的杂散光，避免金属反光对光学成像、激光传输造成干扰。调节过程中叶片的运动轨迹经过反复优化，相邻叶片的叠合量在全行程内都保持均匀一致，不会出现小光圈状态下叶片叠合缝隙漏光的问题，在最小4mm孔径位置，通光孔的圆度误差控制在0.1mm以内，可满足对通光孔径精度有较高要求的光学实验、精密检测场景使用需求。对于结构设计从业者而言，该模型完整还原了多叶片联动光阑的运动配合关系，可直接作为同类光阑产品设计的结构参考，也可根据实际使用场景的孔径需求、安装尺寸要求，对叶片数量、基座尺寸、拨杆位置做参数化调整，快速衍生出适配不同通光范围的光阑结构，缩短同类产品的开发设计周期。
