在乘用车与商用车的底盘转向系统布局中,横拉杆总成是连接转向机输出端与转向节臂的核心传力部件,直接决定转向动作的传递精度与行驶过程中的方向稳定性,其结构设计的合理性直接影响整车的转向回正性能、轮胎磨损速率以及高速行驶时的操控质感。日常整车装配场景下,该部件布置在前桥副车架与转向节之间的狭长空间内,需要同时兼顾转向行程内的摆动角度避让、悬架跳动时的长度补偿以及路面冲击载荷的缓冲,因此在三维建模阶段需要严格匹配整车的硬点坐标,避免出现运动干涉问题。

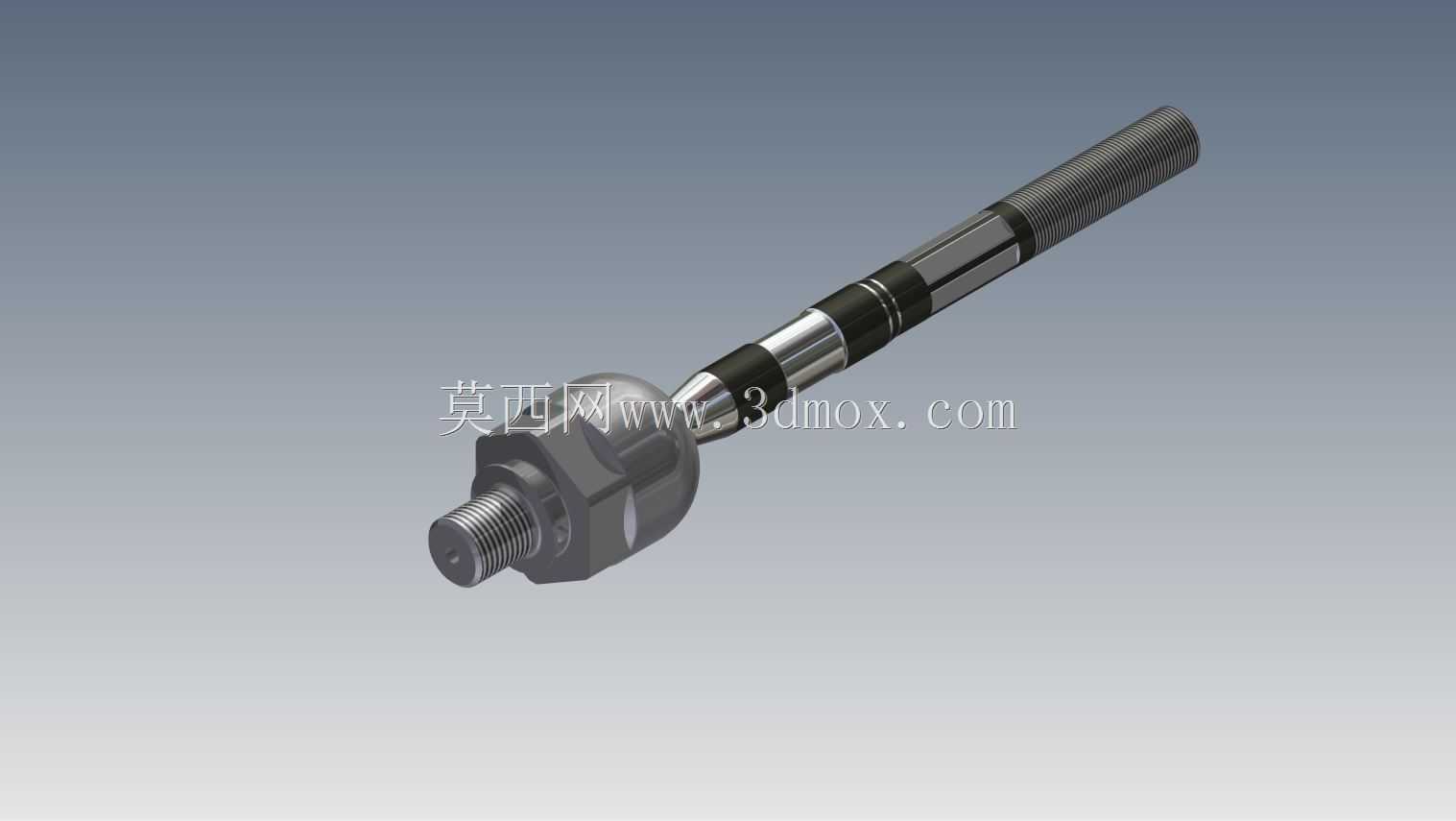

从功能特性来看,该横拉杆总成采用杆身与球头一体化的集成式结构,一端为外螺纹连接的球头销座,通过锥面配合与转向节臂锁紧固定,球头内部采用预紧式耐磨衬套结构,可在±35°的锥角范围内实现多方向摆动,适配转向过程中车轮的偏转与悬架上下跳动带来的角度变化;杆身中段采用变直径轴段设计,靠近球头侧设置有六角拧转平面,方便装配时施加扭矩锁紧,杆身表面加工有连续的三角外螺纹,用于与转向机内拉杆的调节螺套配合,通过旋转杆身即可调整横拉杆的有效工作长度,实现前轮前束值的精准调校,调校完成后通过锁紧螺母锁止,防止车辆行驶过程中螺纹连接松脱导致前束失准。
设计过程中,首先需要根据整车的转向梯形参数确定横拉杆的基准长度,结合转向机齿条的行程范围核算杆身的螺纹调节余量,通常调节行程需要覆盖±15mm的前束调整区间,满足整车下线检测以及后期维保过程中的定位调整需求。球头销的摆角范围需要结合悬架的跳动行程与转向最大转角进行运动学仿真验证,在车轮上跳至极限位置、同时打满方向的极端工况下,球头的摆动角度不能超出衬套的允许工作范围,避免出现衬套挤压撕裂或者卡滞问题。杆身的强度设计需要满足转向最大输出力的1.5倍安全系数,在整车以5km/h速度撞击路肩石的极限工况下,杆身不能出现塑性变形,球头不能出现脱出问题,因此建模阶段需要对杆身的螺纹退刀槽、六角台肩等应力集中位置做圆角过渡处理,降低应力集中系数。
安装边界方面,球头端的锥面采用1:10的标准莫氏锥度,与转向节臂的锥孔配合面接触率需要达到75%以上,锁紧螺母的拧紧扭矩按照M12螺纹规格设定为70-90N·m,保证锥面配合无松动;杆身螺纹段的公称直径为M14×1.5,螺纹有效长度为45mm,调节螺套的啮合长度不小于25mm,保证螺纹连接的抗剪切强度。装配完成后,横拉杆总成与周边的副车架、稳定杆、制动软管等部件的最小间隙需要大于10mm,在悬架全行程跳动与全转角转向过程中不能出现运动干涉,同时需要预留足够的空间方便维保人员使用扳手调节前束、拆装锁紧螺母。
在实际道路行驶场景中,横拉杆总成需要持续承受来自路面的交变冲击载荷,尤其是在非铺装路面行驶时,车轮受到的侧向冲击力会通过转向节直接传递到横拉杆球头位置,因此球头座的密封结构采用多层橡胶防尘罩设计,防止泥水、沙尘进入球头摩擦副导致衬套异常磨损,建模时需要验证防尘罩在球头最大摆角下的拉伸变形量,避免出现防尘罩褶皱破损或者过度拉伸开裂的问题。杆身的表面处理采用镀锌钝化工艺,满足整车48小时盐雾试验要求,防止底盘涉水、融雪剂侵蚀导致杆身锈蚀,影响螺纹调节性能与结构强度。
