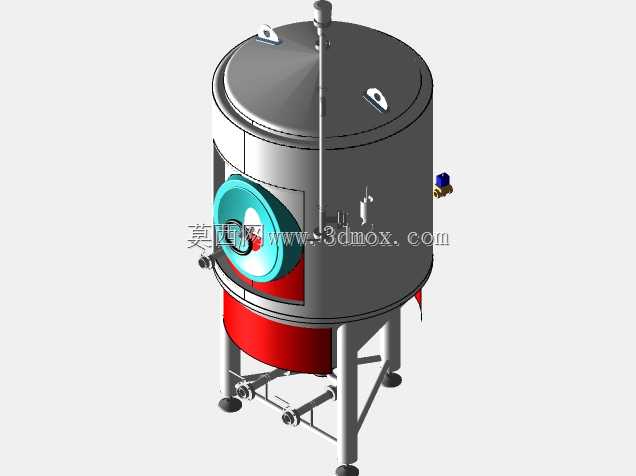

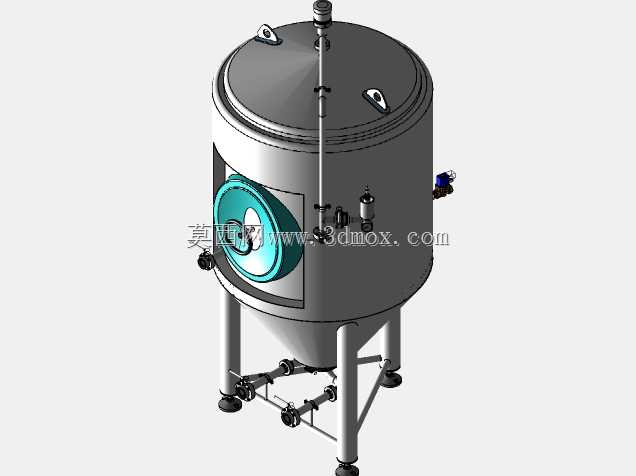

500升圆柱锥形啤酒发酵存储罐体

　　在精酿啤酒、果酒等液态发酵酿造的生产场景中，中小型产能的酿造车间、餐吧配套自酿产线常需要适配空间紧凑、功能集成的储液发酵罐体，这款圆柱锥形结构的500升罐体正是针对这类场景设计的专用酿造设备。从结构设计逻辑来看，罐体采用上圆柱下锥底的组合形态，圆柱段能够最大化利用垂直安装空间，在有限的占地面积内容纳额定容积的发酵液，锥底结构则完全适配发酵过程中酵母沉降、酒液澄清以及后期排渣、清液导出的工艺需求，锥角角度经过酿造工艺验证，能够保证沉降的酵母泥顺利沿锥壁滑落至底部排出口，避免残留堆积影响后续批次的发酵品质。罐体顶部设置了多组工艺接口，包含带密封结构的人孔，方便操作人员进入罐体内部进行定期清洗、检修，人孔采用快开式压紧结构，

　　密封件选用食品级耐温橡胶，能够耐受CIP清洗时的高温碱液冲刷，同时保证发酵过程中罐内的密闭保压环境；顶部还预留了呼吸阀接口、压力表安装位、清洗球安装接口，其中清洗球接口可连接旋转清洗装置，在密闭状态下完成罐体内壁的全方位冲洗，无需开盖即可完成清洁流程，降低杂菌污染风险。罐体侧壁设置了取样阀、液位检测接口以及温度传感器安装位，取样阀采用卫生级隔膜阀结构，取样过程无死角残留，能够随时监测发酵过程中酒液的糖度、酵母活性状态，温度传感器插入深度直达罐内中部区域，可准确反馈罐内发酵液的实际温度，配合外部冷却夹套实现精准的发酵温度控制，满足不同酒类发酵过程的温度曲线要求。罐体外围设置的管路系统包含进料管、出料管、冷媒进出口管路，

　　所有管路连接均采用卫生级快装卡盘结构，拆装便捷且无卫生死角，管路走向沿罐壁排布，避免过多外凸结构占用安装空间，同时方便后期的管路维护与密封件更换。罐体支撑采用三支可调式支脚结构，支脚底部设置带防滑垫的调节盘，可根据安装地面的平整度调整罐体水平度，保证锥底排渣口处于罐体最低位置，避免罐内残留积液；支脚与罐体的连接采用加强筋焊接结构，能够承受满罐状态下液体的总重量，同时抵御发酵过程中轻微的压力波动带来的结构载荷。从安装边界来看，该罐体的圆柱段直径适配中小型酿造车间的通道宽度，整体高度满足常规厂房的层高要求，不需要对厂房进行额外改造即可完成进场安装，罐体顶部预留的操作空间足够操作人员完成人孔开闭、阀门操作等日常作业，

　　底部支脚的高度设置也预留了足够的排渣操作空间，可直接在排渣口下方放置酵母收集容器，不需要额外垫高罐体。在实际使用过程中，该罐体除了承担啤酒主发酵、后熟的工艺功能外，也可作为清酒罐使用，完成发酵后的酒液暂存与灌装前的缓冲存储，锥底结构在作为清酒罐使用时同样能够分离酒液中的少量沉降杂质，保证输出酒液的澄清度。罐体的内壁抛光精度达到食品级卫生要求，焊缝处经过打磨钝化处理，无凹凸不平的残留焊道，避免酒液残留滋生杂菌，外壁可根据使用场景选择抛光或者喷砂处理，适配不同车间的外观要求。在进行三维建模时，该模型完整还原了罐体的所有工艺接口位置、管路连接关系、支脚安装尺寸以及密封结构细节，可直接用于酿造产线的布局规划、设备安装干涉检查，也可作为同类罐体设计的参考原型，帮助结构设计人员快速完成同类型不同容积罐体的参数化改型，减少重复建模的工作量。建模过程中对罐体的壁厚、法兰连接尺寸、阀门操作空间都按照实际工程标准进行了还原，没有出现结构干涉或者操作空间不足的设计问题，所有运动部件比如阀门手柄的转动范围都预留了足够的操作空间，保证实际安装后操作人员能够顺利完成阀门开闭操作，不会出现手柄被周边结构阻挡的情况。
