1000升立式储奶用不锈钢罐体结构

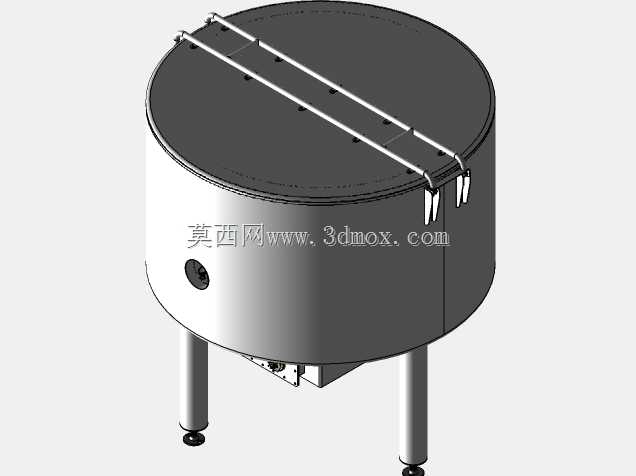

　　在乳品加工、小型牧场鲜奶暂存的作业场景里，这类立式圆形储奶罐是衔接挤收作业与后续冷链、加工工序的核心中转容器，日常作业中需要兼顾暂存过程的卫生防护、物料存取便利性，以及现场安装的空间适配性。从结构设计逻辑来看，罐体整体采用立式圆柱构型，相比同容积的方形罐体，圆柱构型的侧壁受力更均匀，在承受内部液体静压力时不会出现应力集中的边角区域，同时圆柱内壁无清洁死角，更适配食品接触类设备的卫生清洁要求，日常CIP清洗作业时冲洗水流可沿圆弧壁面完整覆盖所有接触区域，不会残留奶渍引发微生物滋生问题。罐体顶部采用平盖式密封结构，盖体上设置双条平行的不锈钢扶手结构，该结构一方面作为开盖作业时的施力握持点，方便操作人员开合罐盖完成进料、内部清洁操作，

　　另一方面扶手的安装位置避开了盖体的密封配合面，不会因外力施加导致盖体变形影响密封性能；盖体与罐体的配合处采用快拆式卡扣锁紧，无需额外工具即可完成开合操作，适配日常频繁开盖的作业需求。罐体侧壁下部设置侧装式接口，该接口可作为液位检测元件的安装位，也可作为取样口使用，日常生产中无需开盖即可完成鲜奶取样检测、液位实时监测，减少开盖带来的外界污染风险。罐体底部采用锥底过渡结构，相比平底结构，锥底设计可让罐内储存的鲜奶完全靠自重流向底部中心的出料口，排料过程无残留积液，不会出现罐底积料变质的问题，同时底部设置的支撑结构采用三根可调式支腿，支腿底部配备可调脚杯，可在不平整的车间地面上通过调节脚杯高度完成罐体水平校准，

　　避免因罐体倾斜导致的液位检测偏差、排料残留问题。从安装边界来看，该1000升容积的罐体整体占地直径约1.2米，支腿展开后的支撑范围略大于罐体直径，可保证满载状态下的整体稳定性，不会因外力碰撞出现倾覆风险；罐体总高度约1.6米，顶部扶手位置的高度适配普通操作人员站立操作的抬手高度，无需额外配置登高作业台即可完成开盖、清洁操作，适配中小型牧场、社区乳品加工点的车间层高条件，无需对车间空间做特殊改造即可完成安装部署。在功能设计上，罐体整体采用卫生级不锈钢材质打造，内壁做镜面抛光处理，外壁做亚光喷砂处理，既保证内壁的卫生易清洁性，也避免外壁反光对车间作业人员造成视觉干扰；罐体的所有焊接位置均做圆弧过渡打磨处理，不存在尖锐棱角、焊接缝隙，

　　完全符合食品接触设备的卫生设计规范。日常使用过程中，该罐体除了用于鲜奶暂存，也可适配其他食品级液态物料的常温暂存作业，只要调整接口配置即可拓展用于果汁、饮品原料的中转存储，结构本身的通用性较强。建模过程中对罐体的壁厚做了符合行业规范的参数设置，侧壁壁厚、上下封头的厚度均匹配1000升容积下的液体静压力承载要求，支腿的型材选型也经过承重校核，满载状态下支腿的变形量控制在允许范围内，不会出现支腿弯折、罐体下沉的问题；所有配合位置的公差设置均符合食品设备的装配要求，卡扣与盖体的配合间隙控制在合理范围，既保证锁紧后的密封性能，也不会因间隙过小出现开合卡滞的问题。
