矿用运输绞车结构设计三维数模

项目分类:起重机 发布时间:2022-05-13 ID:632049

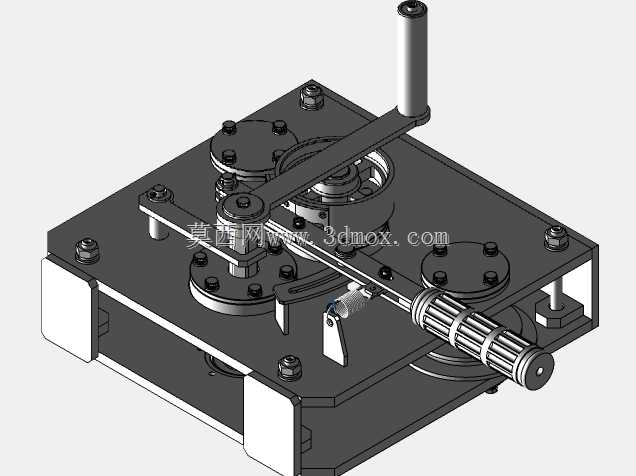

  • 矿用运输绞车结构设计三维数模
  • 矿用运输绞车结构设计三维数模

  在井下巷道物料转运、地面堆场重型件移位、基建工程坡面拖拽这类需要持续大牵引力的作业场景里,运输绞车是核心的牵引执行单元,和普通轻载卷扬设备不同,这类设备的结构设计首先要扛住长时间满负载牵引的冲击载荷,不能出现卷筒变形、制动打滑这类致命问题。做这套三维结构的时候,首先把安装边界作为第一约束条件,考虑到多数井下硐室、工地临时安装点的空间局促,整体机架采用了一体化焊接箱型结构,没有外凸的零散安装支座,底座预留的地脚螺栓孔位按照通用混凝土基础的预埋间距排布,横向安装宽度控制在1.2米以内,纵向长度不超过1.8米,卷筒中心高度距离安装基准面0.65米,既保证钢丝绳出绳角度不会和机架边缘产生摩擦,也能适配多数现有绞车安装位的替换需求,不需要额外改造基础。

  从功能特性上看,这套结构把制动模块做了集成化设计,常闭式制动闸直接布置在卷筒输入侧的轴端,和减速单元的输出轴直连,没有多余的传动链间隙,牵引过程中如果出现动力中断,制动闸会在弹簧力作用下瞬间锁死转轴,不会出现溜车风险。卷筒部分采用了折线绳槽设计,和普通光面卷筒比,钢丝绳多层缠绕的时候不会出现乱绳、咬绳的问题,绳槽的导程按照常用的18mm直径钢丝绳做匹配,容绳量可以满足150米长度的牵引需求,额定静张力覆盖10kN到40kN的常用工况区间,不管是调度矿车、拖拽重型构件还是坡面提升物料,都能匹配对应的负载要求。

  设计思路上没有追求过于复杂的轻量化结构,毕竟这类设备的作业环境多是多粉尘、高湿度甚至有腐蚀性介质的场景,机架的钢板厚度全部留足了腐蚀余量,所有外露的连接螺栓都采用了沉孔布置加防护盖设计,避免粉尘堆积导致螺栓锈蚀无法拆卸。传动部分采用了行星减速加一级圆柱齿轮减速的组合结构,减速单元全部内置在机架的密封腔体内,腔体内预留的润滑油道可以同时给齿轮啮合面、轴承位置提供持续润滑,外部只需要预留一个注油口和一个放油口,日常维护不需要拆解整个传动模块,降低现场运维的工作量。

  考虑到实际使用中经常会出现斜向牵引的工况,机架的前端专门设计了可调节角度的导向绳轮组件,绳轮的轮槽做了淬火处理,硬度达到HRC45以上,钢丝绳斜拉的时候不会因为硬摩擦磨断绳丝,导向轮的摆动角度范围覆盖左右各30度,不需要额外加装地面导向滑轮就能适应不同方向的牵引需求。整个结构的受力点全部做了有限元校核,机架的最大应力集中位置在卷筒支座和底座的焊接处,设计时在该位置加了三角形加强筋,满负载工况下的变形量控制在0.2mm以内,不会因为长期受力出现焊缝开裂的问题。

  另外在操作侧的位置,预留了手动释放制动的操作杆安装位,遇到突发断电需要移动负载的时候,可以通过手动操作杆缓慢释放制动闸,靠负载自身的张力缓慢放绳,不会出现突然失速的情况。所有旋转部件的外侧都加装了可拆卸的防护网罩,防护网的间隙小于15mm,既不影响日常观察传动部件的运行状态,也能避免杂物卷入旋转部件造成设备损坏或者人员伤害。整个设备的重心控制在底座中心靠前的位置,安装后不会因为牵引时的拉力导致设备翘头,地脚螺栓的受力也更均匀,不需要额外加压重块就能满足整机的抗倾覆要求。
