棘轮式手动卷筒紧固锁止装置结构

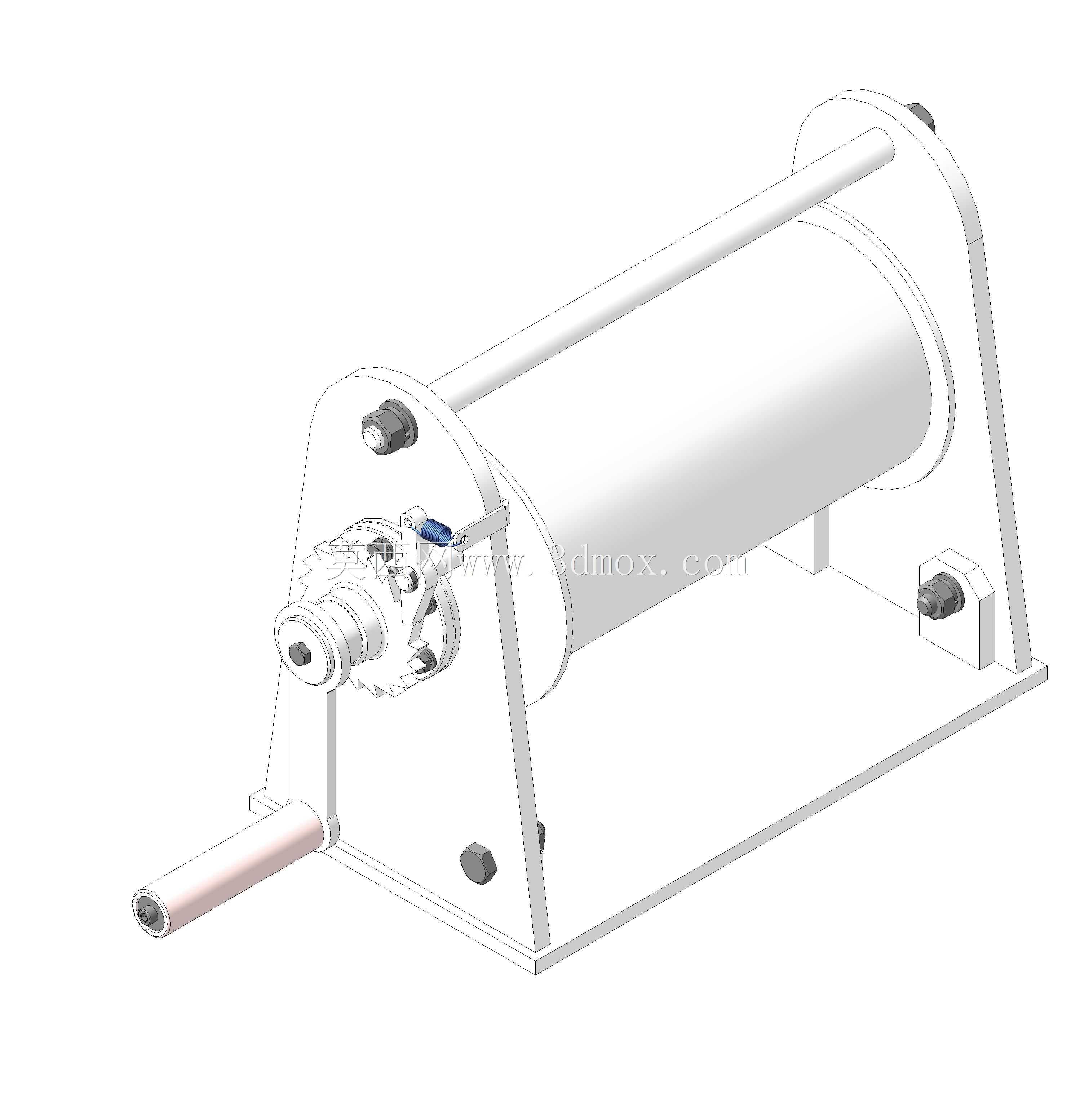

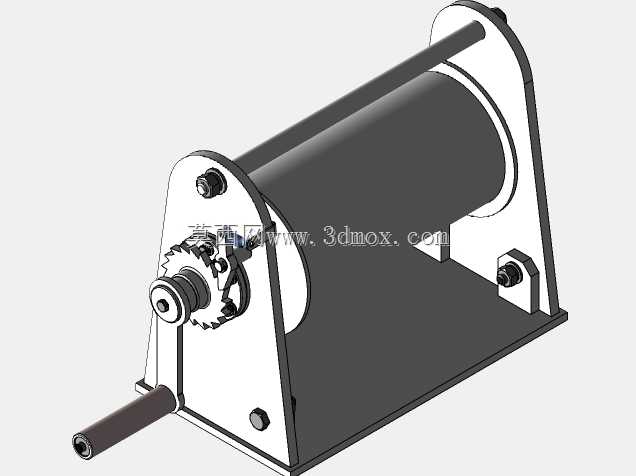

　　该结构主要面向需要手动张紧、锁止固定柔性连接件的作业场景，常见于小型设备的缆绳收束、带状件张紧工位，也可作为轻型牵引工位的手动收卷部件使用，替代无锁止功能的普通卷筒，避免收卷完成后受负载反作用力出现回退松脱的问题。从结构组成来看，核心部件包含卷筒主体、双侧支撑立板、底部安装底座、棘轮棘爪锁止组件、手动驱动轴几个部分，卷筒采用空心筒体结构，在保证整体抗弯强度的前提下降低整体自重，筒体两端与支撑立板的配合位置设置了同轴定位轴肩，装配时可快速对齐回转中心，减少装配阶段的同轴度调校工作量。支撑立板采用折弯成型的板式结构，与底部安装底座通过螺栓紧固件连接，立板上预留的轴承安装位可嵌入滑动衬套，降低卷筒回转过程中的摩擦阻力，

　　同时立板上对应棘爪的安装位置设置了铰接孔位，棘爪通过销轴铰接在单侧立板上，配合卷筒端部同轴固定的棘轮，实现单向锁止功能——当手动驱动轴带动卷筒朝收卷方向转动时，棘爪沿棘轮齿面滑过不会阻碍转动，一旦卷筒受负载作用出现反向回转趋势，棘爪会立刻卡入棘轮齿槽，锁死卷筒的回转自由度，无需额外设置刹车结构即可实现可靠的位置固定。手动驱动轴从单侧立板穿出，轴端设置了适配手动摇把的连接结构，可根据实际使用需求外接不同长度的摇臂，调整操作力矩，适配不同负载等级的张紧作业需求。底部安装底座为平板式结构，上面预留了四个对称分布的安装通孔，可通过螺栓将整个装置固定在设备机架或者作业平台上，安装边界的孔位间距按照通用小型工装的安装尺寸设计，

　　可直接适配多数现有工位的安装点位，无需额外加工过渡连接板。设计过程中优先考虑了手动操作的人机工程特性，棘轮的齿形采用不对称梯形齿，齿面倾斜角度经过校核，既保证棘爪卡入时的锁止可靠性，又避免转动过程中棘爪与齿面出现卡滞，操作时的反馈力度均匀，不会出现突然的卡顿或者跳齿问题。卷筒的筒体表面做了光滑过渡处理，避免收卷缆绳或者带状件时刮伤工件表面，筒体的有效收卷宽度可根据实际使用场景调整，当前结构的收卷直径适配直径6mm以内的缆绳或者厚度2mm以内的带状件，额定承载的张紧力可满足轻型工装的使用需求。整个装置的所有外露连接部位均采用内六角圆柱头螺栓，螺栓头部不突出安装面，避免操作过程中剐蹭操作人员或者收卷的工件，

　　支撑立板与底座的连接位置设置了定位止口，装配时可快速定位，保证两侧立板的平行度，避免卷筒转动过程中出现偏磨卡滞的问题。棘爪部件内置了复位扭簧，可保证棘爪始终贴合棘轮齿面，不会因为设备振动或者倾斜出现棘爪脱开的问题，锁止状态下的承载能力经过结构校核，可承受额定负载下的反向冲击，不会出现断齿或者棘爪变形失效的问题。在实际选型应用时，可根据具体的张紧行程需求调整卷筒的轴向长度，也可通过更换不同模数的棘轮调整锁止的角度精度，满足不同工位对张紧调节精度的要求，整个结构没有复杂的异形曲面零件，所有零部件均可采用常规的机加工或者钣金工艺制作，加工成本低，后期维护时仅需定期给铰接位置和回转衬套添加润滑脂即可，无需复杂的维护保养流程。
