建筑排水用90度弯头污水输送管件结构

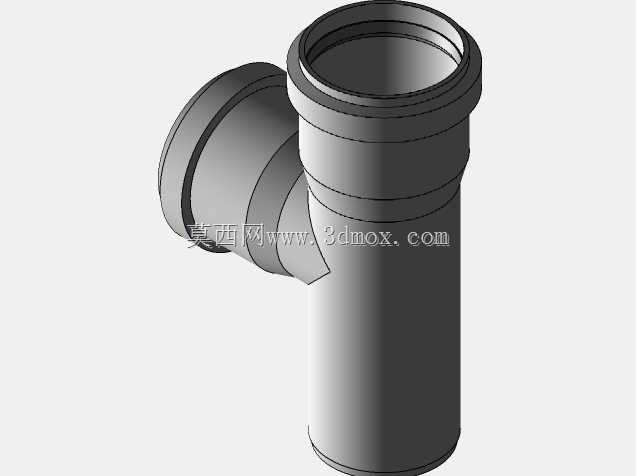

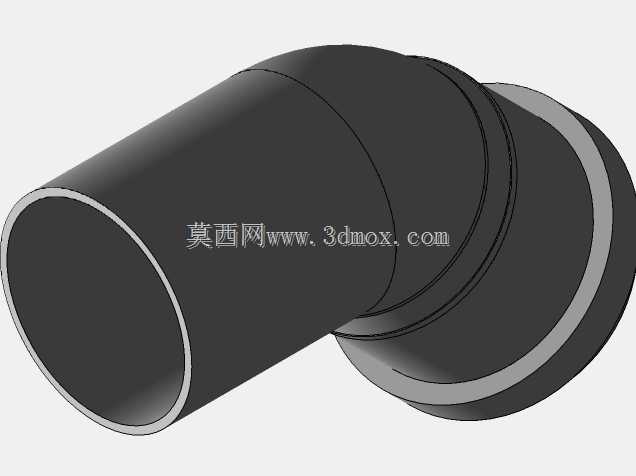

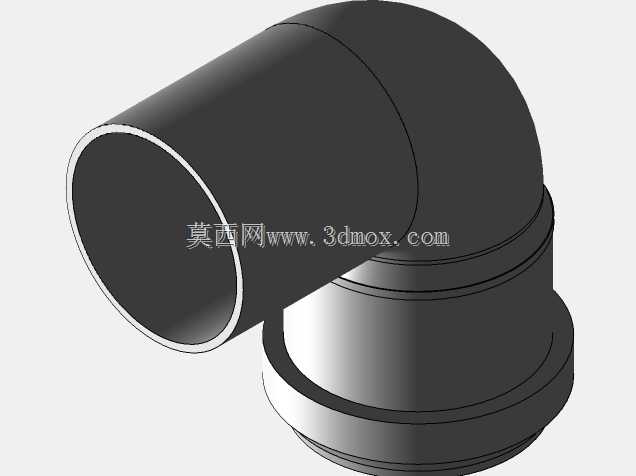

　　在民用建筑厨卫排水、市政地下排污支管、工业厂区轻度污水收集的场景里，这类90度弯角的污水输送管件是管路转向处的核心连接构件，承担着改变介质流向、衔接不同管段的作用，日常输送的介质多为夹带固体杂质的生活污水、生产废水，因此结构设计上首先要考虑流道的顺滑性，避免直角转角造成的杂物淤积堵塞问题。从结构细节来看，该管件采用一体成型的弯转结构，两端分别设置了适配标准管材的承插接口，接口处做了多层阶梯式的限位结构，安装时可直接将配套管材插入接口内部，配合密封胶圈即可完成密封固定，不需要额外焊接或者法兰对接，能大幅提升现场管路铺设的施工效率。弯转段的曲率半径经过反复校核，既不会因为曲率过小造成流道突变引发水锤冲击，

　　也不会因为曲率过大占用过多的安装空间，适配建筑夹层、管井内部这类狭窄的安装场景。接口的外径尺寸严格匹配常规排水管材的通用规格，管壁厚度经过承压验算，可满足常规重力流排水的压力要求，同时外壁做了均匀的加厚处理，在埋地敷设时能承受周边土壤的侧向压力，不会因为外部荷载出现变形渗漏的问题。设计过程中首先梳理了排水管路转向处的常见失效点：一是转角处杂物挂接淤积造成管路堵塞，二是接口密封不严出现渗漏，三是安装对位难度大影响施工效率。针对这些问题，建模时首先将弯转内部的流道做了圆弧过渡处理，内壁全程保持顺滑无凸起，介质流经时不会形成涡流区，夹带的毛发、食物残渣、细小固体颗粒可以顺着流道顺利通过，减少挂壁淤积的概率。两端的承插接口做了定位止口设计，

　　管材插入到指定深度后会被止口限位，现场施工时不需要反复测量插入深度，只要插至止口位置即可保证密封配合的长度符合要求，避免插入深度不足造成的接口脱落问题。接口的密封槽位置设置在承口内侧的中段，配套的橡胶密封圈安装后可形成两道密封防线，即使管路出现轻微的沉降错位，也能保持密封性能不失效。从安装边界来看，该弯头的两个接口轴线呈90度垂直布置，安装时需要预留的操作空间仅需覆盖管件本身的外形尺寸即可，不需要额外预留法兰紧固或者焊接操作的空间，在同管径的转向管件里，整体外形尺寸更为紧凑，适合在管井排布密集、空间局促的老旧小区排水改造项目里使用。管件的材质适配常规的PVC、HDPE排水管材，接口尺寸公差按照通用管材的公差带做了匹配设计，

　　不同厂家生产的同规格标准管材都可以直接对接安装，不需要现场二次打磨修配。另外在弯转段的外侧做了局部加厚处理，因为污水流经转角时会对外侧壁形成持续的冲刷，长期使用下容易出现磨损减薄的问题，局部加厚的结构可以有效提升该位置的耐磨性能，延长管件的整体使用寿命。建模过程中对承口的配合间隙做了精准控制，间隙过小会造成管材插入困难，施工时需要耗费大量人力敲击就位，间隙过大则会导致密封圈压缩量不足，容易出现渗漏问题，最终确定的配合间隙既可以保证管材轻松插入，又能让密封圈保持合理的压缩率，兼顾施工便利性和密封可靠性。同时整个管件的外表面没有多余的凸起结构，外壁光滑平整，埋地敷设时不会因为凸起造成应力集中，也方便后续外包保温层或者防护层的施工操作。在管路系统的排布中，这类弯头通常用在竖向排水立管和横向排出管的衔接位置，或是横向管路需要转向避让其他管线、建筑结构的位置，是排水污水系统里用量较大的基础配件，其结构合理性直接影响整个排水系统的通水能力和运维周期，顺滑的流道设计可以降低管路堵塞的概率，减少后期疏通维护的频次，可靠的接口结构可以降低渗漏风险，避免污水渗漏污染周边土壤或者建筑结构。
