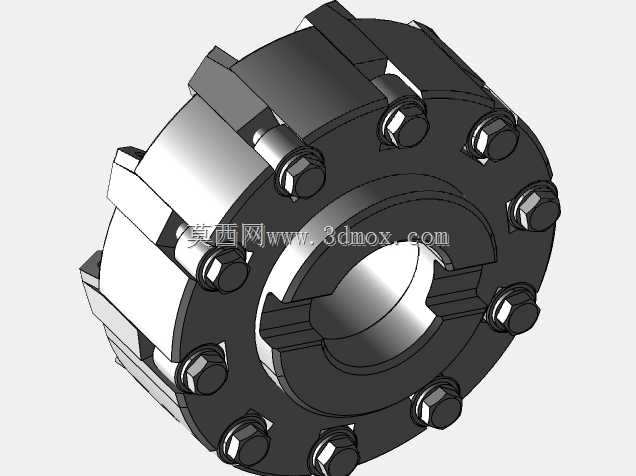

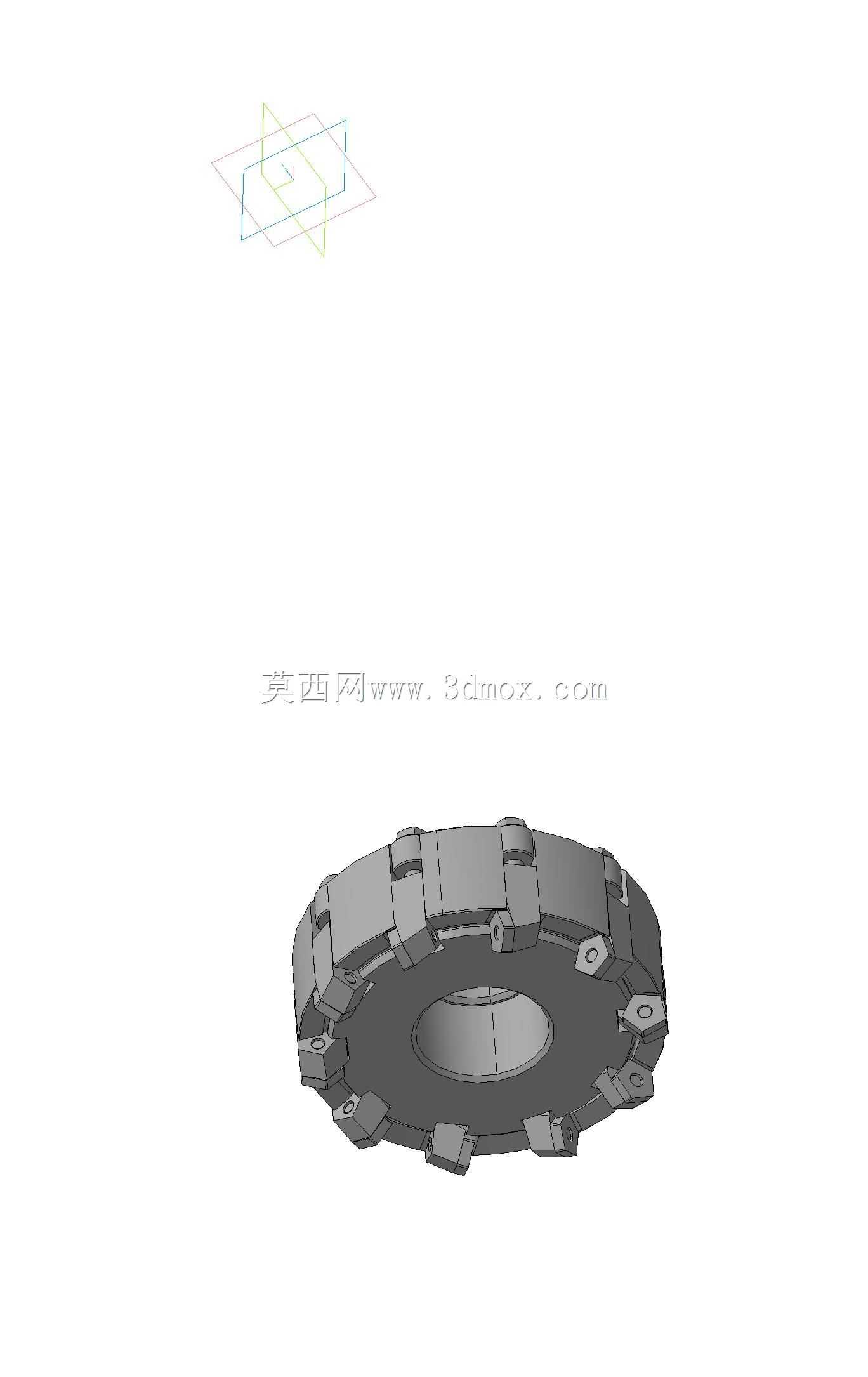

可转位端面铣刀盘结构三维设计

　　这款端面铣刀的三维结构设计，完全围绕金属切削加工的实际工况展开，核心适配立式铣床、龙门加工中心等设备的端面铣削工序，在箱体类零件平面加工、大型钢结构件端面修平、模具钢坯料开粗等场景中应用广泛。从结构设计逻辑来看，刀盘采用整体调质合金钢基体，核心安装孔与机床主轴端面的定位止口做了同轴度公差约束，安装时可通过端面键传递切削扭矩，避免大进给切削时出现刀盘打滑移位的问题，刀盘的安装端面做了平面度0.01mm的精度要求，保证装夹后刀盘端面跳动控制在合理范围内，减少切削振纹的产生。刀体周向均匀分布的刀片槽采用楔块压紧结构，搭配标准硬质合金可转位刀片，单个刀片切削刃磨损后可直接转位更换，无需重新对刀，能大幅减少换刀辅助时间，

　　适配批量零件加工的连续生产需求。刀片槽的设计角度经过切削力仿真验证，主偏角采用75度通用配置，既可以兼顾大切深开粗时的切削强度，也能满足半精加工时的表面质量要求，刀片安装后形成的轴向、径向跳动公差经过结构约束，可保证多齿同时切削时各刀片受力均匀，避免单齿负载过大出现崩刃问题。刀盘的容屑槽采用大圆弧过渡设计，切屑可顺着槽型顺利排出，避免大进给切削时切屑堵塞在刀齿与工件之间，刮伤已加工表面或者打坏切削刃。刀盘的外形尺寸按照通用加工场景做了边界约束，外径覆盖常用的100-200mm加工范围，整体厚度控制在适配主轴端安装空间的范围内，不会出现与机床防护罩或者工件夹具干涉的问题，刀盘上的配重槽结构可在做动平衡调整时加装配重块，

　　适配高转速切削工况，减少高速旋转时的离心振动，延长主轴轴承使用寿命。在实际加工应用中，这类铣刀盘可根据加工材料更换不同材质的刀片，加工普通碳钢时选用涂层硬质合金刀片即可满足大切深快进给的开粗需求，加工不锈钢、高温合金等难加工材料时可更换对应牌号的专用刀片，刀体本身的结构无需做任何改动，通用性极强。设计过程中对刀齿的排布做了不等分齿距优化，可有效打破切削过程中的共振频率，减少加工振颤，在长悬伸加工或者刚性不足的机床上使用时，相比等齿距刀盘能获得更稳定的切削状态。刀盘上的所有压紧螺钉、楔块均采用标准件设计，后期维护更换时可直接采购通用标准配件，降低使用成本。冷却通道的设计采用内冷结构，切削液可通过主轴内孔直接输送到每个切削刃的切削区域，快速带走切削热量，同时辅助冲排切屑，进一步提升刀片使用寿命和加工表面质量。
