户外公共区域环形自行车停放架结构设计

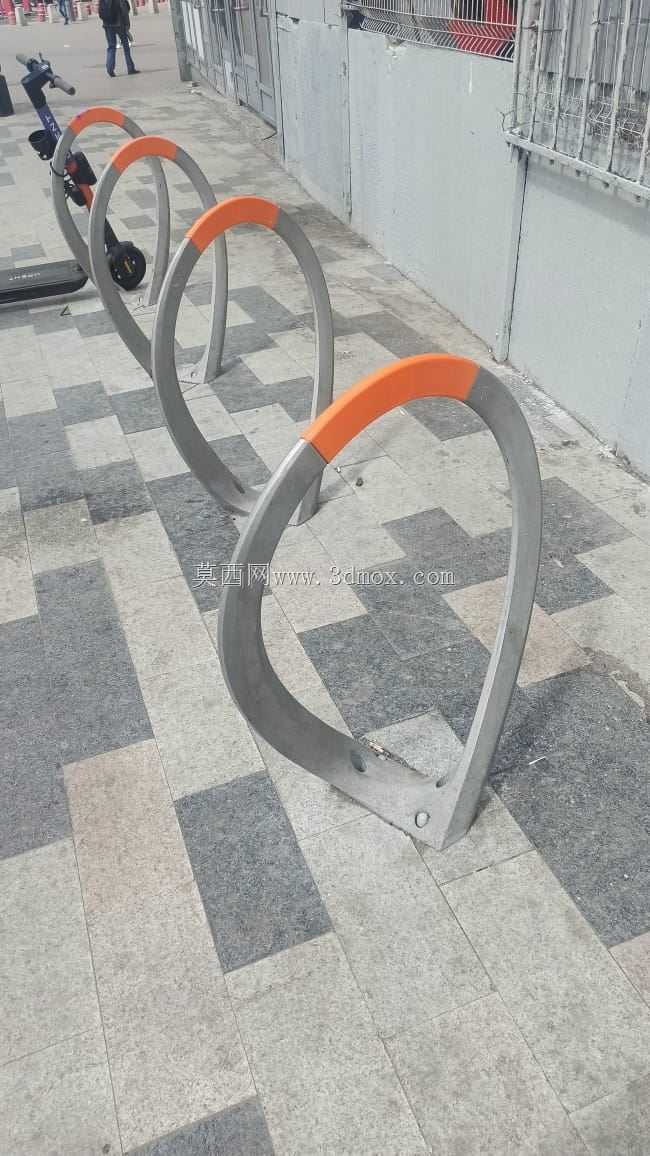

　　日常做公共区域配套设施的结构选型时，这类环形自行车停放架是商圈步行区、产业园出入口、地铁口非机动车接驳点的常用选型，区别于传统螺旋式、卡位式车架，它的无突出棱角设计能最大程度降低行人磕碰风险，适配人流密集的开放公共空间。从实际使用场景来看，这类车架不需要对车轮尺寸做严格适配，不管是普通通勤自行车、折叠车还是小轮径的电动自行车，都能通过轮圈与架体的间隙完成锁止，不会出现传统卡位架因轮距不符卡不进、或者窄轮圈车辆容易歪倒的问题。

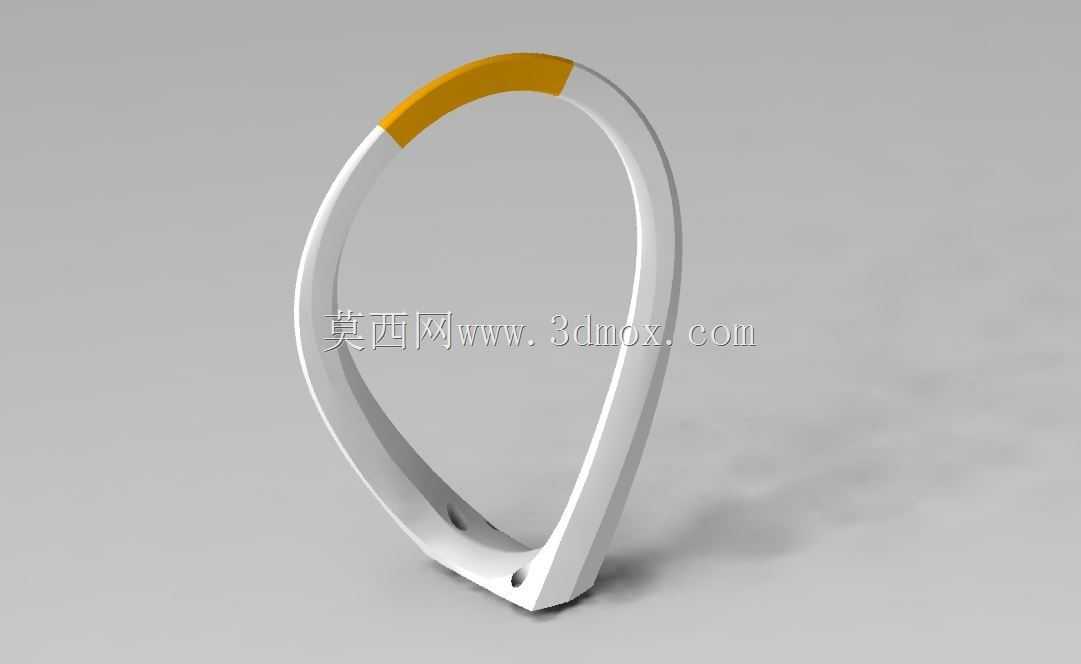

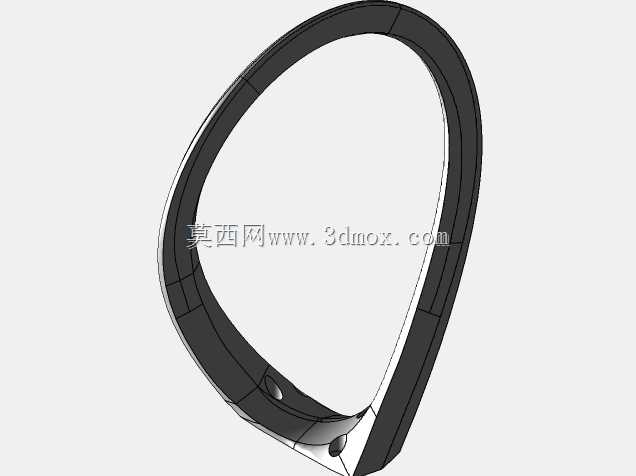

　　设计层面上，架体采用大曲率环形弯管作为主体受力结构，整体没有多余的焊接拼接节点，单组架体的两个弧形段通过底部的安装法兰直接与地面固定，受力路径从车轮锁止点直接传递到地面固定端，不存在应力集中的薄弱转角。架体上半段的包覆层做了防滑耐磨处理，既避免金属架体长期户外使用出现锈蚀蹭脏车辆漆面，也能在夜间通过醒目的分色提示行人避让，减少视线不佳时的磕碰概率。

　　从安装边界来看，单组环形架的占地宽度控制在800mm以内，沿步行道边缘排布时，相邻两组架体的中心距留600mm即可满足车辆并排停放的取放空间，不会过度占用步行通行宽度；地面安装只需要在硬化铺装层打四个膨胀螺栓固定法兰盘，不需要做大面积的地面开挖，后期如果需要调整停放区布局，拆卸移位也不会对原有铺装造成大面积破坏。

　　功能特性上，这种环形结构的架体同时支持前轮锁止和车架锁止，用户可以根据自带锁具的长度选择锁附位置，相比只能卡住轮圈的卡位架，防盗性能更好，不会出现车轮被锁但整车被抬走的情况。架体的弧形轮廓没有朝向通行侧的突出尖角，即使在人流高峰期，行人不小心剐蹭到架体也不会造成严重磕碰，适配学校、商圈这类人员构成复杂、孩童较多的公共区域。

　　实际工程选型中需要注意，架体的管材壁厚不能低于3mm，否则长期被车辆倚靠、或者被外力撞击后容易出现变形，导致环形轮廓失圆，后续车辆无法顺利推入停放间隙；底部法兰盘的厚度要达到8mm以上，膨胀螺栓选用M10规格的不锈钢膨胀螺栓，避免户外长期使用出现螺栓锈蚀断裂，导致架体松动倾倒。另外架体表面的金属部分要做热镀锌后喷塑处理，不能只做普通喷漆，否则在多雨潮湿地区，两三年就会出现漆面脱落、基材锈蚀的问题，大幅缩短设施使用寿命。

　　排布设计时，停放区的整体长度要根据预估的停放数量核算，单组架体可同时满足两侧各停放一辆自行车，每延米停放区大概能容纳3辆非机动车，比传统斜列式卡位架的空间利用率高15%左右，尤其适合用地紧张的老城区、商圈边角区域的非机动车停放点布设。架体的安装高度控制在350mm到400mm之间，这个高度刚好适配绝大多数自行车的轮圈半径，用户锁车时不需要过度弯腰，同时也能避免架体过高绊倒行人、过低导致锁具无法顺利穿过架体与车轮的间隙。
