轨道交通车辆登乘防滑踏板结构

　　作为轨道交通车辆配套的登乘承载部件，该踏板主要安装在机车、客运车厢或工程轨道车的车门侧下方位置，承担司乘人员、检修作业人员上下车时的踩踏承载功能，同时在车辆段日常运维、线路应急抢修场景下，也可作为临时登乘支撑结构使用，需适应户外露天、温差跨度大、多尘多雨雪的复杂服役环境，长期承受人员踩踏的交变载荷、鞋底带起的泥沙磨损，以及轨旁区域的振动冲击。

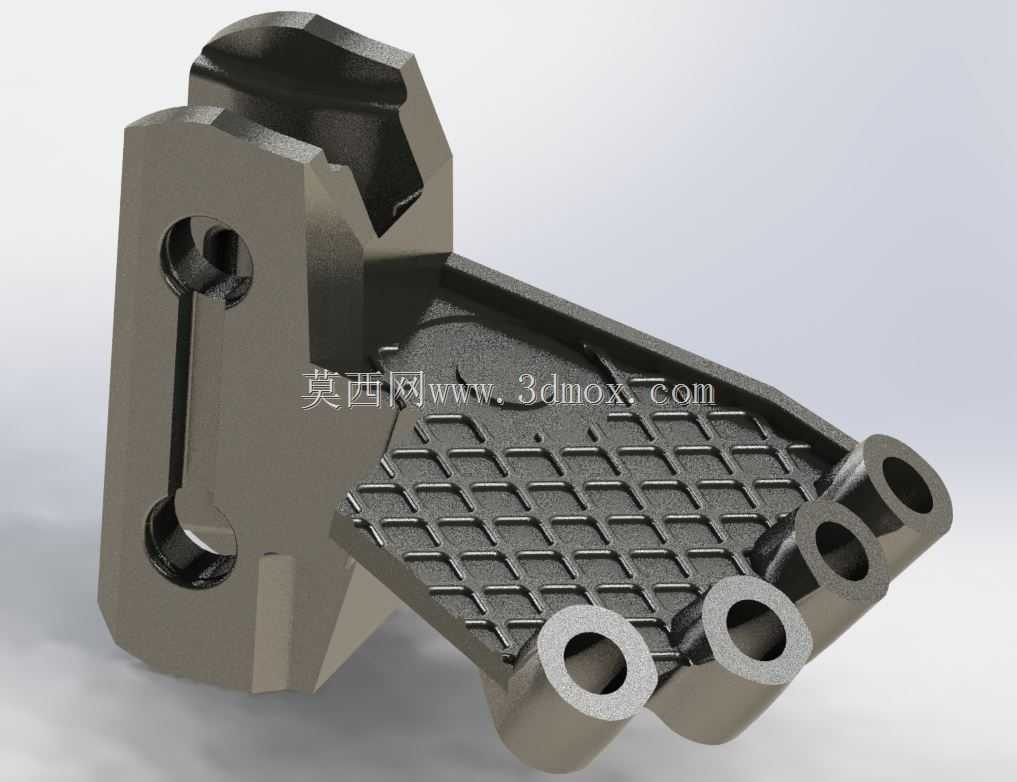

　　从结构设计逻辑来看，该踏板采用一体化铸造成型的主体结构，左侧设置的竖向安装座带有两个同轴的沉头安装孔，孔位周边做了局部加厚处理，既可以通过螺栓组件将踏板整体固定在车体侧墙的安装支座上，沉孔结构也能避免螺栓头突出踏板平面造成剐蹭，同时预留的安装孔位公差可适配车体焊接支座的少量装配偏差，降低现场安装的对位难度。踏板踩踏面采用了阵列式的方格凸起防滑纹理，凸起棱边高度经过反复验证，既不会因棱边过高硌伤鞋底、影响踩踏舒适度，也不会因棱边过浅在雨雪天气、鞋底沾附泥沙油污时出现打滑风险，纹理的凹槽结构可快速排走踩踏面积攒的雨水、积雪与沙尘，避免踏板面形成积水层降低摩擦系数。踏板前端设置的四个同轴通孔为铰接连接位，可与翻折式踏板的翻转臂连接，适配部分车型可收放踏板的结构需求，当踏板处于收起状态时可贴合车体侧墙，减少车辆运行时的空气阻力，避免运行过程中被轨旁异物剐蹭。

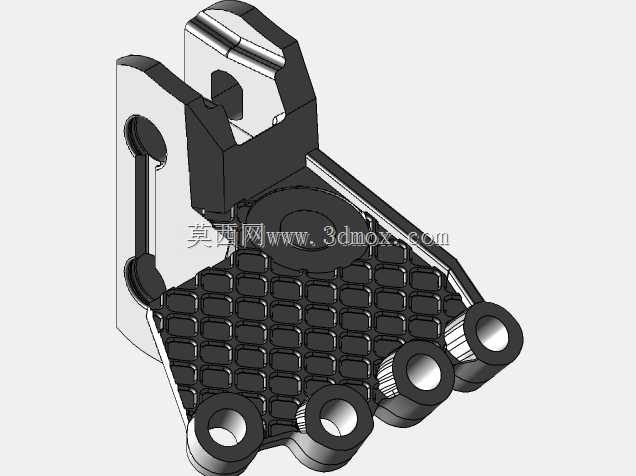

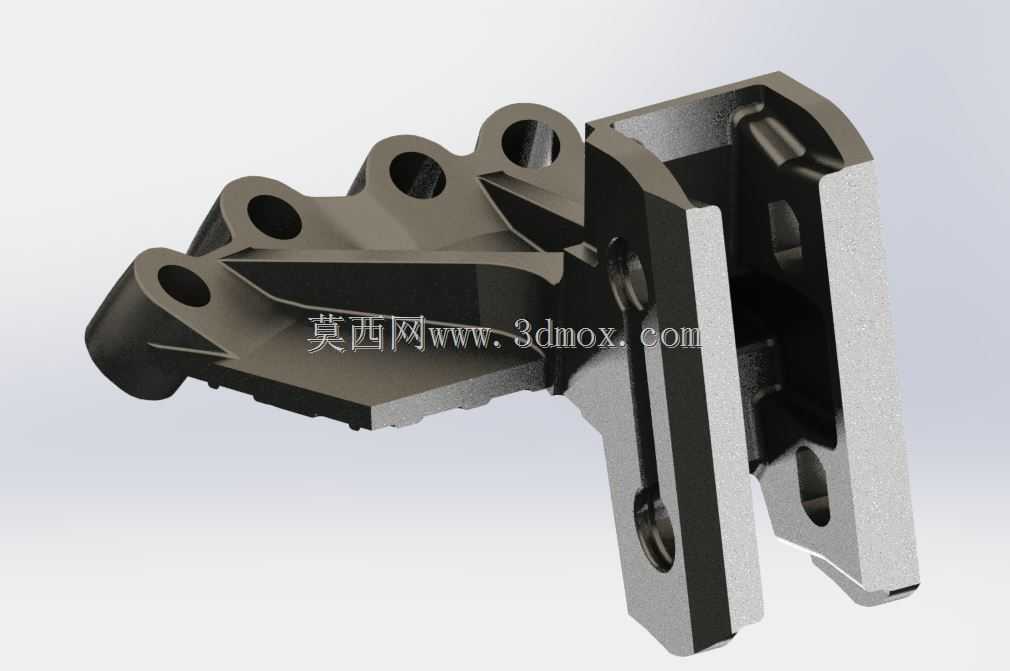

　　从逆向建模的实现路径来看，该模型完全基于实物扫描的点云数据重构而来，建模过程中完整保留了铸造件的工艺圆角、拔模斜度等细节特征，没有对扫描获取的结构特征做过度简化，可直接用于后续的有限元强度校核、铸造工艺仿真，也可作为同类型踏板改型设计的基础模型使用。结构强度层面，踏板主体的壁厚采用渐变式设计，安装座、铰接孔等受力集中区域壁厚更大，踩踏面下方设置了隐性的加强筋结构，在不增加整体重量的前提下提升了整体抗弯强度，可满足额定150kg的单点集中载荷要求，同时避免长期踩踏出现塑性变形。

　　安装边界方面，该踏板的安装座定位面与车体安装支座的贴合面需保证平面度不大于0.2mm，避免安装后出现应力集中；安装螺栓需采用防松设计，匹配车辆运行过程中的持续振动工况，防止螺栓松动脱落；铰接孔位的同轴度公差控制在0.1mm以内，保证翻转动作顺畅无卡滞，铰接轴需配套润滑脂注油结构，降低长期转动的磨损量。踏板的外露表面需做防锈防腐处理，适配户外长期服役的需求，防滑纹理的凸起部分可做局部淬火处理，提升表面耐磨性能，延长部件的更换周期。在实际运维场景中，该类踏板属于易损易耗部件，当防滑纹理磨损量超过1mm、安装孔出现变形或裂纹时需及时更换，该三维模型可直接用于备件的加工生产，减少备件测绘的时间成本，提升运维检修的效率。
