切割机用大磨盘逆向重构实体结构

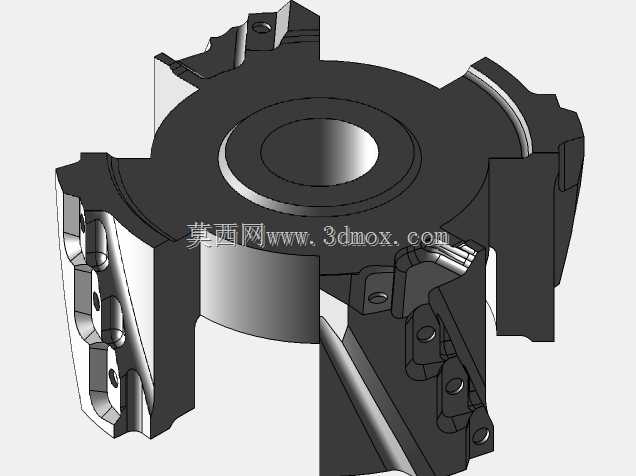

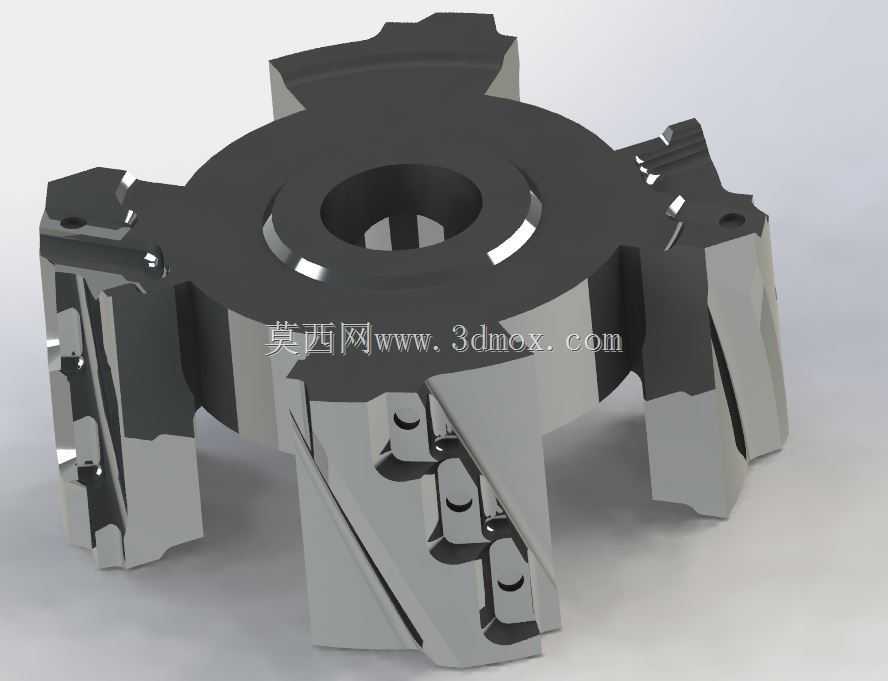

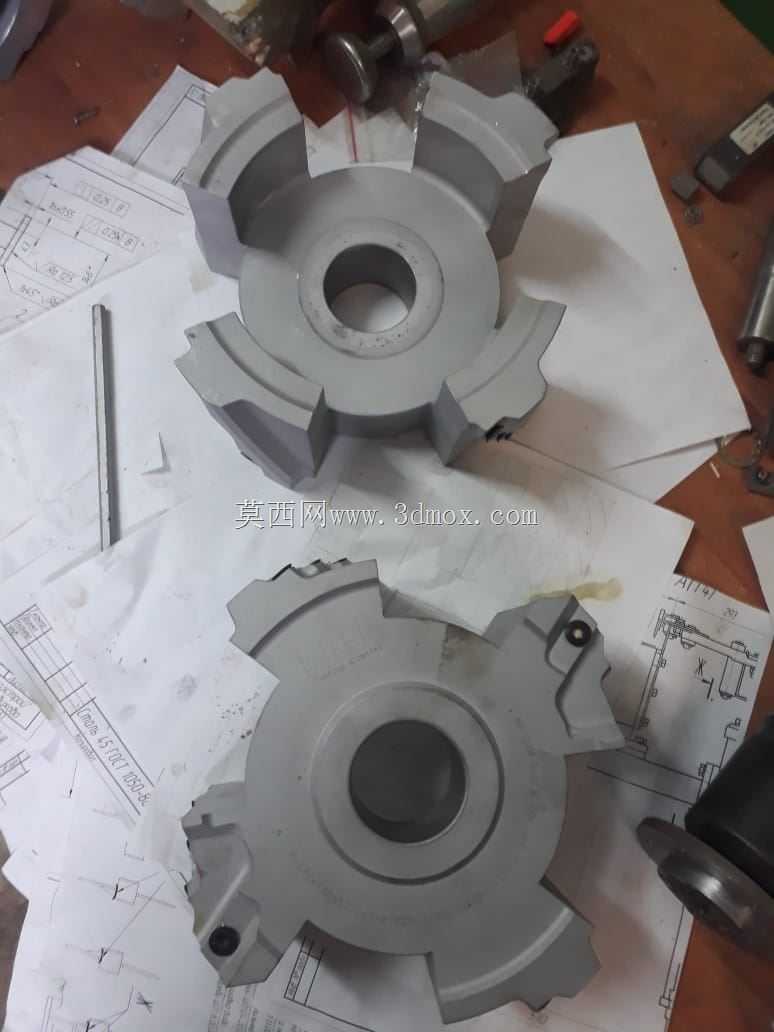

　　这类磨盘是型材切割、坡口加工设备上的核心执行部件，主要承担金属坯料、非金属硬材的切削打磨作业，在五金加工、钢结构预制、建材裁切场景中应用广泛，直接决定切割面的平整度与设备单次进给的加工效率。从扫描点云重构的实体结构来看，整体采用盘式对称布局，中心设置同轴安装通孔，用于与设备输出主轴配合定位，孔位的同轴度公差直接影响磨盘高速运转时的动平衡表现，设计时需严格控制孔壁与盘面的垂直度，避免运转过程中出现偏摆抖动，加剧轴承磨损甚至引发安全隐患。磨盘周向均匀分布多组切削齿座，每个齿座的角度、突出高度经过反复匹配切削参数设定，齿座的排布间隙兼顾排屑需求与切削接触面积，避免加工过程中碎屑卡滞在齿缝之间造成盘面刮擦，

　　同时保证每一圈进给都能均匀接触待加工面，减少单次切削的冲击载荷。从结构细节来看，盘面并非等厚设计，靠近中心安装位的区域厚度更大，用于提升整体结构刚性，抵消主轴传动带来的扭矩冲击，避免高速切削时盘面发生形变；靠近外缘齿座的区域做了厚度渐变处理，在保证齿座支撑强度的前提下降低整体转动惯量，减少设备启动与制动阶段的负载，同时降低运转过程中的风阻噪音。齿座与盘面的衔接位置做了圆弧过渡处理，避免应力集中导致齿座受冲击断裂，这一细节在逆向重构时需要重点还原，不能为了建模简化直接做直角衔接，否则后续做有限元强度校核时会出现应力值失真，无法准确评估部件的实际承载能力。安装边界方面，中心孔的直径需匹配常用切割机主轴的标准轴径，

　　盘面的最大外径要适配对应型号切割机的防护罩尺寸，避免安装后出现干涉；齿座的最大回转半径不能超出设备允许的最大切割半径范围，同时要保证安装后磨盘与设备工作台面的间隙符合安全操作要求，防止切削过程中磨盘触碰工作台造成设备损坏。逆向建模过程中，需要先对扫描得到的点云数据做去噪处理，剔除扫描过程中混入的环境杂点、工作台面干扰数据，再通过点云拟合提取中心孔的基准轴线，以此为基准对齐所有齿座的位置特征，保证周向排布的对称性。重构的实体模型可直接用于后续的二维工程图生成，标注各部位的尺寸公差、形位公差与表面粗糙度要求，也可导入仿真模块做动平衡校核、切削受力分析，优化局部结构的壁厚与过渡参数，还能直接导入加工编程模块生成数控加工程序，

　　用于备件的复刻生产，解决原有磨盘无原始设计图纸、备件采购周期长的问题。这类磨盘在实际使用中，齿座属于易损耗部位，长期切削硬质材料后会出现磨损、崩缺，通过逆向得到的实体模型，还可以针对齿座部位做局部优化，比如调整硬质合金刀片的安装槽结构，更换更耐磨的刀片材质，提升磨盘的整体使用寿命，降低设备的耗材使用成本。建模过程中需要注意，所有的曲面衔接都要保证G1连续，避免出现碎面、尖角，否则后续导入其他工程软件做装配或者仿真时容易出现几何错误，影响后续工作的推进；同时要还原实物上的安装定位孔、动平衡去重槽等细节，这些结构看似不起眼，却直接影响部件安装后的运转稳定性，不能在建模时随意省略。
