陶瓷坐便器三维结构数模

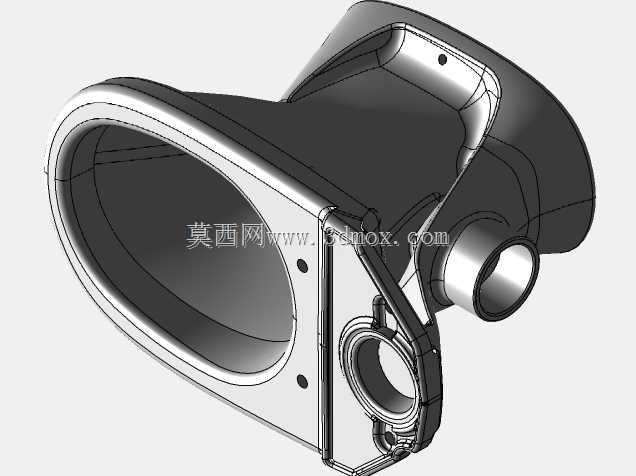

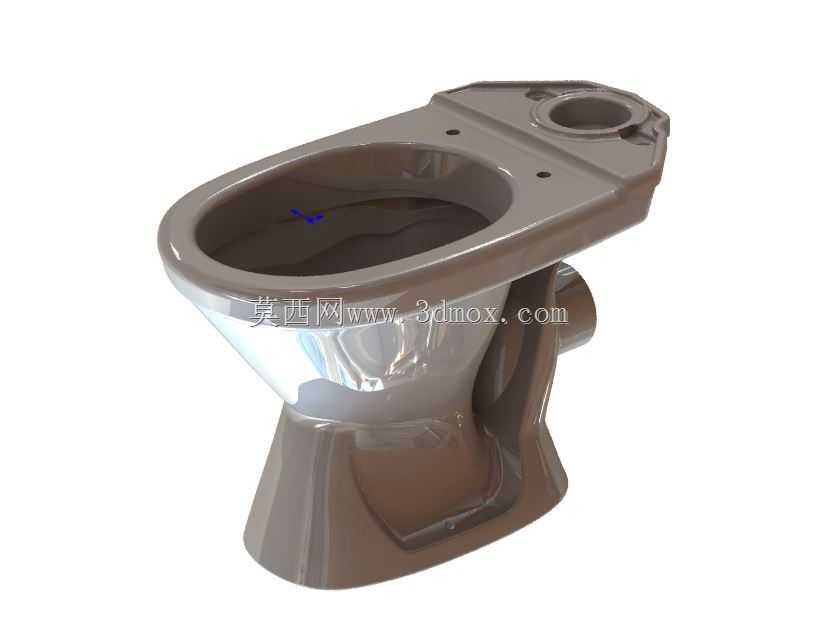

　　该坐便器模型还原了落地式陶瓷坐便器的完整主体结构，可用于卫浴产品结构设计阶段的装配干涉校验、安装空间模拟、配套部件选型参考，覆盖民用住宅、公共建筑、商业空间等各类卫浴场景的设计需求，能帮助结构工程师在方案阶段快速完成洁具布局的空间匹配，避免后期施工出现尺寸冲突。从实际使用功能来看，模型完整呈现了坐便器的水封容纳腔、冲水水道、底座安装面、后部进水连接位的结构形态，其中盆体的弧形曲面完全贴合人体工学坐姿需求，水封区域的深度设计可满足日常使用的防溅、隔臭要求，内壁的布水孔位布局对应虹吸式冲水的水流路径，能保证冲洗过程中水流覆盖整个盆体内壁，无清洁死角。设计思路上，模型优先还原了陶瓷坯体的脱模可行性，

　　所有外曲面均做了符合陶瓷注浆成型工艺的拔模斜度处理，底座与地面接触的安装面为平整加工面，预留了地脚螺栓的安装孔位，后部的排污接口位置与国标地排排污管的中心距匹配，可直接对接常规住宅的排污管道，无需额外调整管道位置。外形尺寸方面，模型的整体高度、坐圈高度、盆体宽度均符合民用卫浴产品的通用尺寸规范，安装时左右两侧需预留不小于200mm的操作空间，前部需预留不小于400mm的活动空间，后部与墙面的距离可根据进水角阀的安装位置调整，最小预留距离不小于50mm即可满足进水软管的弯曲半径要求。模型的后部顶面预留了水箱安装的连接孔位，孔位的中心距、孔径尺寸与市面主流分体式水箱的安装尺寸完全匹配，工程师可直接搭配通用水箱模型完成整套坐便器的装配，

　　无需重新调整连接位尺寸。盆体下方的S型存水弯结构完整还原了水封形成的管路形态，存水弯的水封高度满足50mm的国标要求，可有效阻隔排污管道内的异味返流，同时管路的内径尺寸设计可保证排污过程中水流顺畅，不易发生堵塞。底座的加强筋结构分布在承重受力区域，可保证陶瓷坯体烧结后的结构强度，承受日常使用的载荷不会出现开裂问题，外表面的光滑曲面设计既便于日常清洁，也符合陶瓷产品的施釉工艺要求，减少釉面堆积的缺陷。在卫浴空间整体设计中，该模型可直接导入BIM软件或室内设计软件，完成卫生间的洁具布局排布，模拟用户的使用动线，校验开门、通行等动作是否与洁具发生空间冲突，也可用于智能马桶盖的适配设计，通过匹配坐圈的安装孔位、坐圈曲面弧度，快速完成智能盖板的结构适配，减少新品开发的建模周期。
