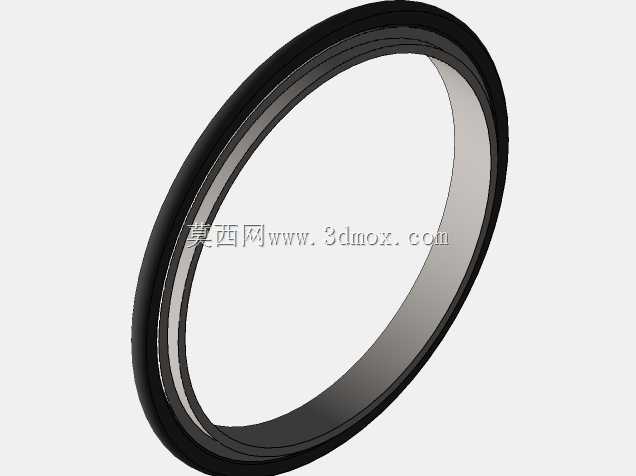

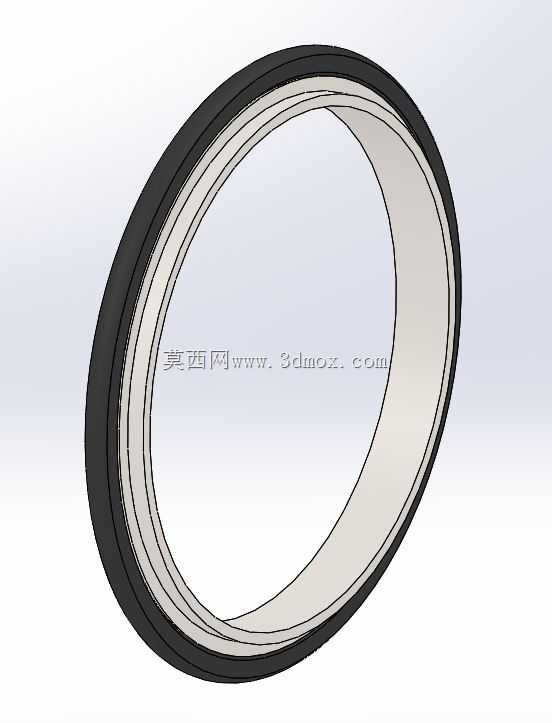

真空系统用带橡胶密封圈定心O形圈结构

　　在真空获得与真空应用设备的管路连接、腔体端盖对接场景中，密封失效是导致系统漏率超标的核心诱因之一，这类带橡胶密封圈的定心O形圈，正是针对中高真空工况下的同轴对接需求开发的密封组件，区别于普通无定位结构的平置O形圈，其自带的定心结构能够在安装过程中自动校正对接法兰的同轴度偏差，避免橡胶圈因偏载出现局部压缩量不均、挤入法兰间隙、长期受力蠕变破损等问题。从实际工程应用来看，这类密封件广泛覆盖真空镀膜设备、半导体真空工艺腔体、真空干燥机组、分子泵与管路对接段、真空检漏系统的连接节点，尤其适配DN63到DN250区间的快装法兰、焊接法兰对接场景，能够在-0.1MPa的负压工况下长期稳定维持密封性能，部分适配氟橡胶材质的同结构密封件，还可兼容一定温度区间的工艺介质输送场景，避免密封圈被工艺气体腐蚀老化。

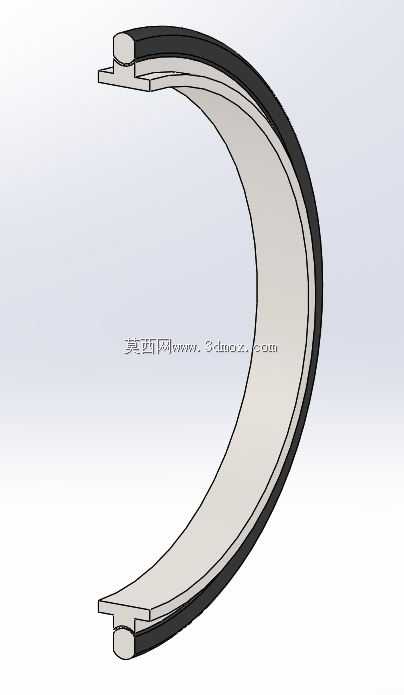

　　从结构设计逻辑来看，该组件采用金属定心环与橡胶密封圈复合的结构形式，金属定心环的外径与法兰密封槽的内径采用间隙配合设计，安装时定心环先嵌入密封槽内完成径向定位，橡胶圈嵌装在定心环的预留环槽内，其压缩量被严格控制在橡胶密封的合理区间内——既不会因为压缩量过小导致密封面比压不足出现泄漏，也不会因为压缩量过大导致橡胶圈出现永久压缩变形，缩短密封使用寿命。不同于普通O形圈安装时需要人工对位、很容易出现密封圈滚转、错位的问题，这种带定心结构的密封件在装配时，只需要将定心环卡入对应法兰的定位台阶，即可完成密封件的预装，对接另一侧法兰时不会带动密封圈移位，能够大幅降低现场装配的操作难度，尤其是在高空管路、狭小腔体内部等不方便人工调整密封件位置的安装场景下，这种结构的装配容错率比普通O形圈高出数倍。

　　从安装边界与尺寸适配角度来说，该系列密封件针对不同公称通径的法兰做了尺寸匹配，以DN250规格为例，定心环的外径尺寸与对应法兰密封槽的内径保持0.2-0.3mm的单边间隙，既保证安装时能够顺利嵌入槽内，又不会因为间隙过大导致密封圈出现径向窜动；橡胶圈的线径尺寸根据法兰密封槽的深度做了匹配，安装完成后橡胶圈的轴向压缩率保持在15%-25%的最优区间，这个压缩率区间是丁腈橡胶、氟橡胶等常用真空密封橡胶材质的最佳工作区间，能够在保证密封比压的前提下，最大限度降低橡胶的蠕变速度，延长密封件的更换周期。在实际选型过程中，需要注意对接法兰的密封槽形式必须与该定心环的结构匹配，不能直接将这类密封件用在无定位台阶的平法兰对接面上，否则会失去定心作用，甚至出现密封件脱落的问题；同时在安装前需要检查定心环的表面是否有毛刺、磕碰伤，橡胶圈表面是否有划痕、杂质，避免这些缺陷导致密封面出现漏点。

　　在真空系统的日常运维中，这类带定心结构的O形圈相比普通密封件的维护成本更低，因为其定位结构能够避免橡胶圈被法兰剪切挤伤，正常工况下的使用寿命比同规格普通O形圈长30%以上，而且拆卸检查时不需要重新对位，只需要清理密封面的灰尘、残留工艺介质后，即可重新装回使用，大幅减少了设备停机维护的时间。对于结构设计人员来说，在进行真空管路、真空腔体的法兰结构设计时，可以直接参考这类密封件的安装尺寸来设计密封槽与定位台阶，不需要额外设计复杂的密封压盖结构，能够简化法兰的加工工艺，降低零部件的加工成本，同时也能减少密封结构的占用空间，让设备的整体布局更加紧凑。需要注意的是，在不同的工艺场景下需要匹配对应材质的橡胶密封圈，比如涉及腐蚀性工艺气体的场景需要选用氟橡胶材质，涉及高温工况的场景需要选用适配耐温等级的硅橡胶或者全氟醚橡胶，而定心环通常采用不锈钢或者铝合金材质，能够满足常规真空工况下的强度与耐腐蚀要求，不会因为长期处于负压环境出现变形，影响密封定位精度。
