水平定向钻机用水龙头结构设计

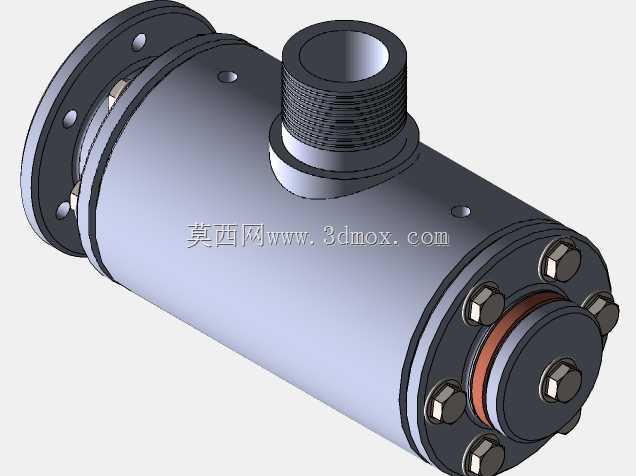

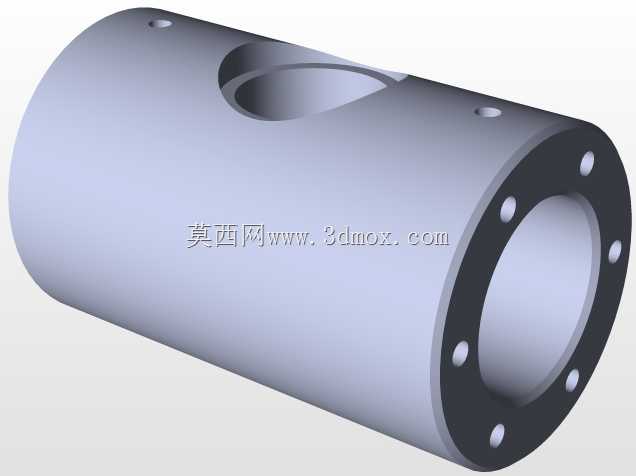

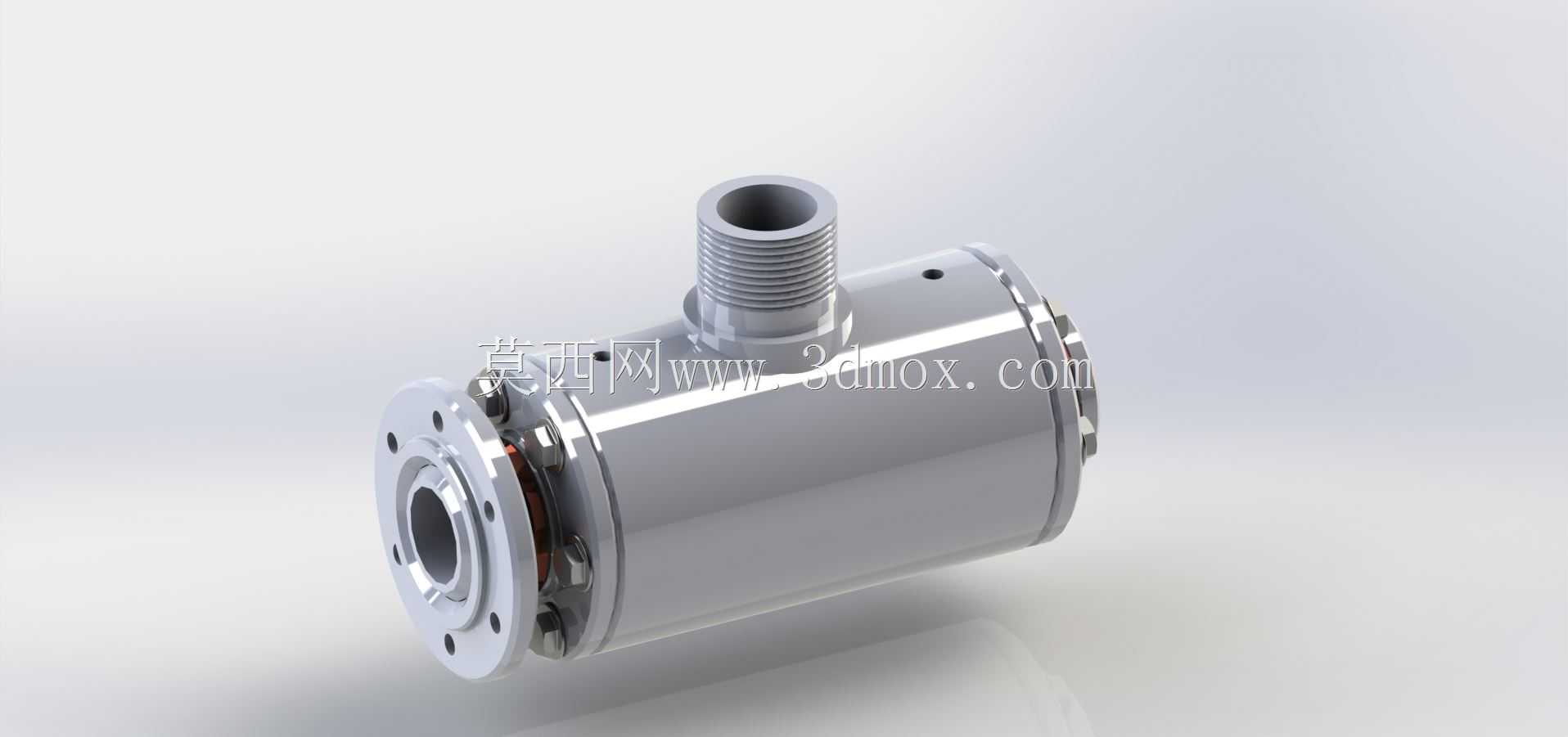

　　在非开挖水平定向钻进施工场景中，钻机水龙头是连接动力头与钻杆柱的核心过渡部件，承担着输送高压钻井液、承受钻具轴向载荷、适配钻杆连续旋转工况的多重作用，其结构可靠性直接决定长距离铺管作业的施工连续性，一旦出现密封失效或旋转卡滞，会直接导致孔内泥浆循环中断，引发塌孔、钻具抱死等严重施工事故。这款HDD钻机用水龙头的整体结构采用侧进式通流设计，主体为圆柱形承压壳体，侧向设置外螺纹接口用于连接高压泥浆管路，轴向两端采用法兰连接结构，一端对接钻机动力头的输出主轴，另一端连接钻杆柱的主动钻杆，可在钻杆持续旋转钻进的过程中，保持侧向泥浆管路的静止状态，避免管路随钻杆扭转缠绕。从结构设计逻辑来看，该部件优先保障高压动密封的使用寿命，

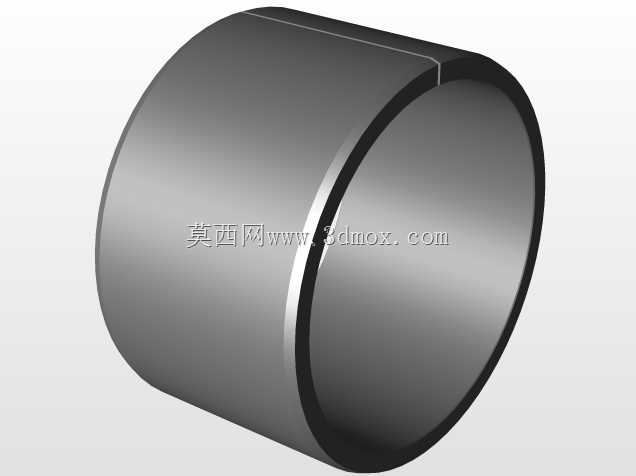

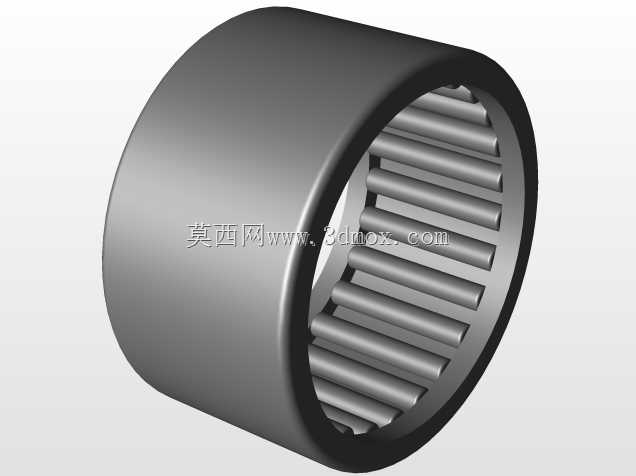

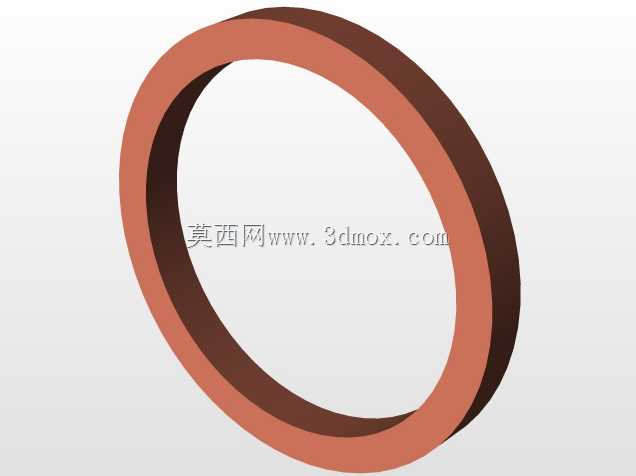

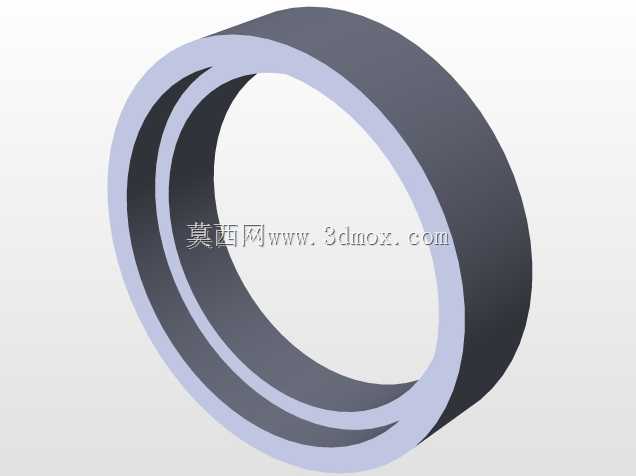

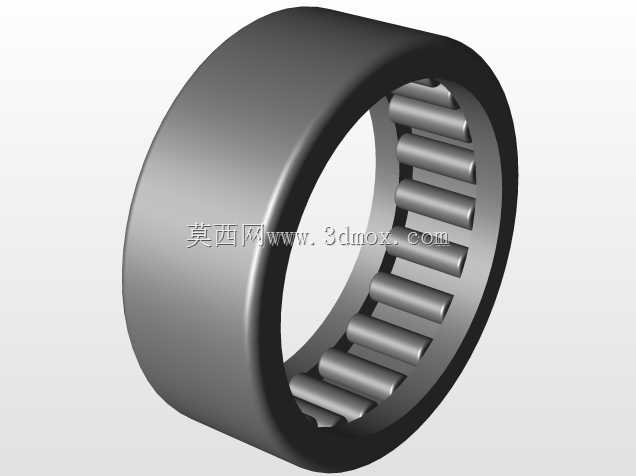

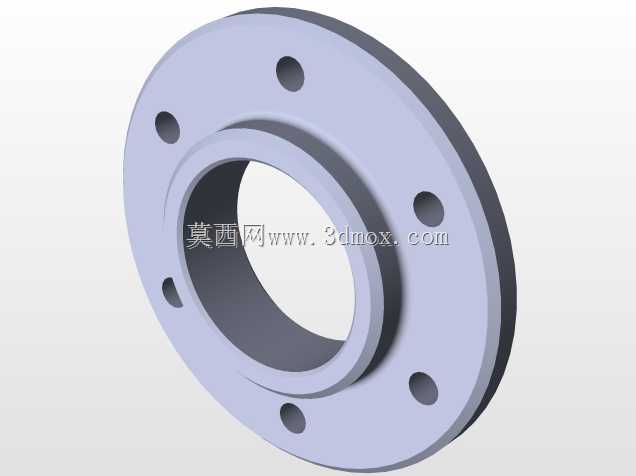

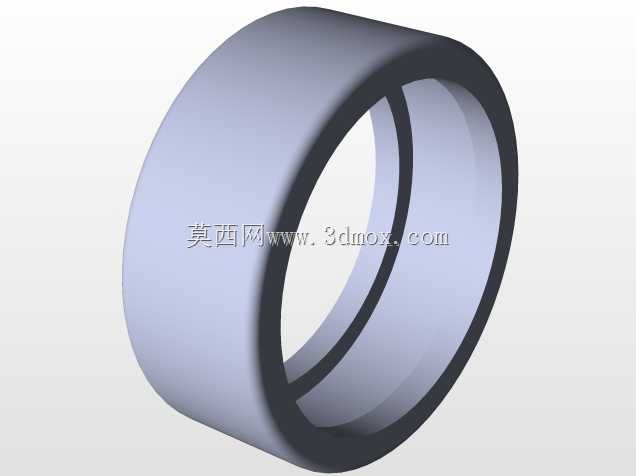

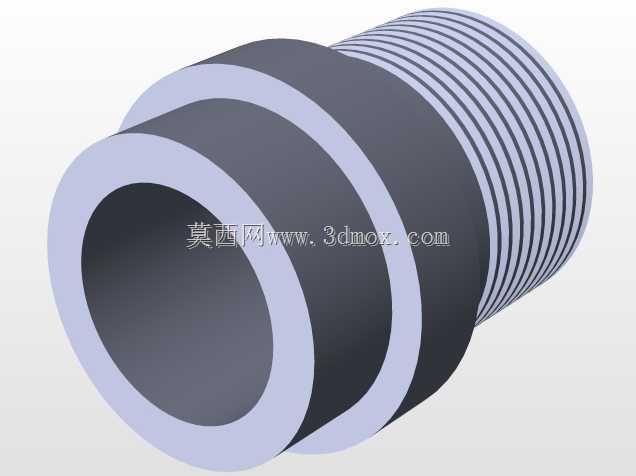

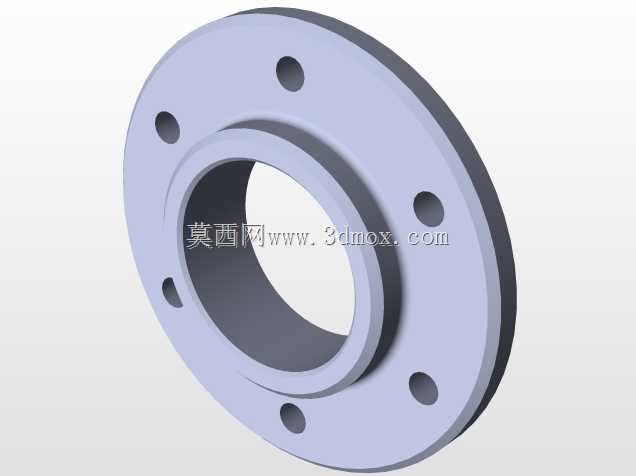

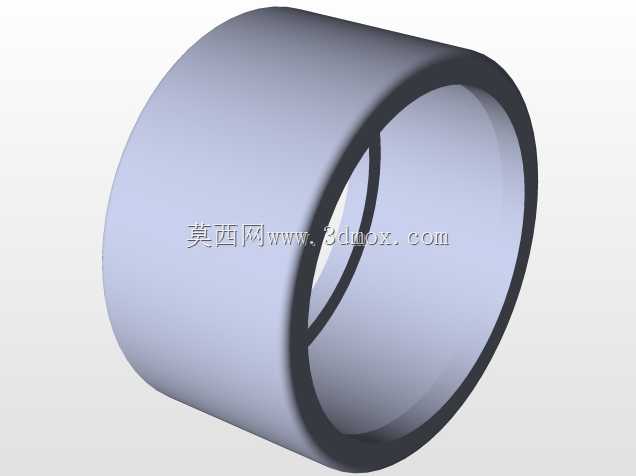

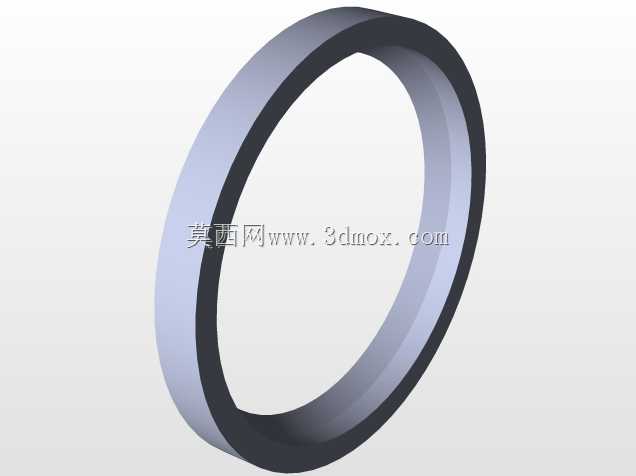

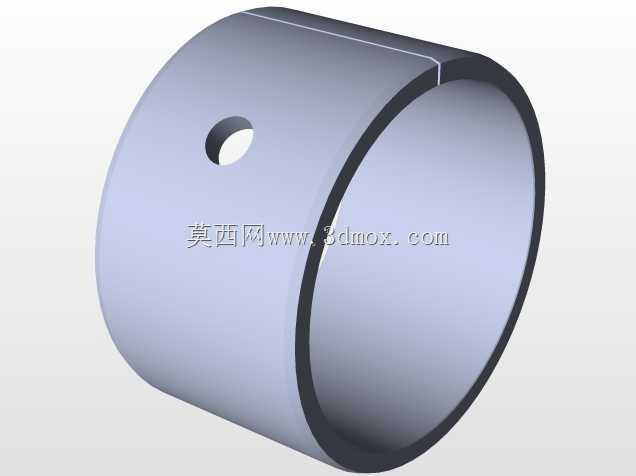

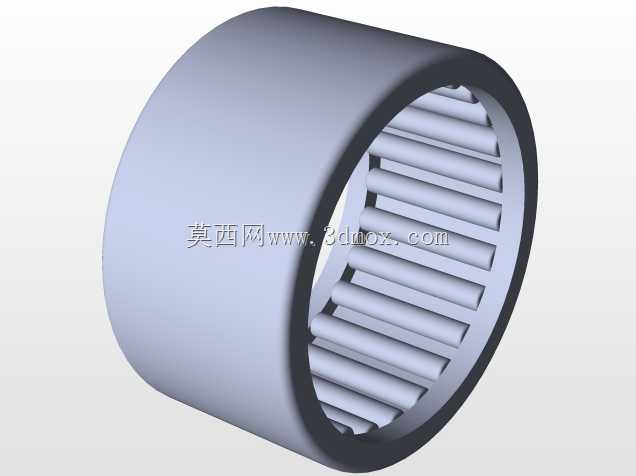

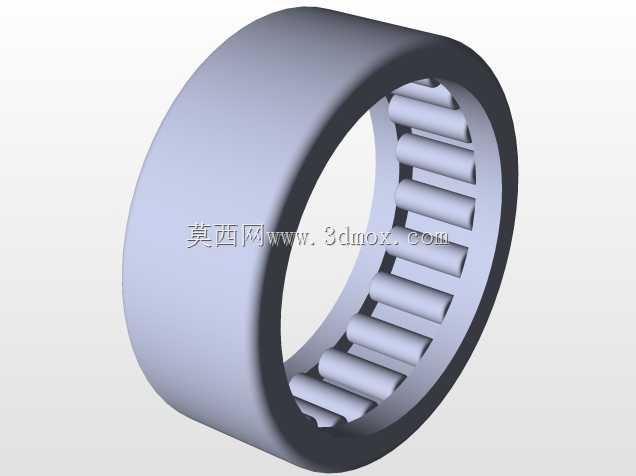

　　壳体内部设置多道组合密封结构，分别适配泥浆介质的高压密封、旋转副的润滑密封以及外部防尘密封，密封沟槽的尺寸公差严格按照旋转动密封的安装要求设计，预留合理的压缩量与热膨胀间隙，避免长时间高速旋转下密封件过早磨损。壳体与内部芯轴之间配置耐磨衬套与推力轴承组，既可以承受钻进过程中钻具传递的轴向反推力，也能降低芯轴旋转过程中的摩擦阻力，减少动力头的扭矩损耗。两端法兰的连接螺栓孔采用等节距圆周排布，适配主流中小型水平定向钻机动力头的安装接口尺寸，法兰端面设置定位止口，保证安装后芯轴与动力头主轴的同轴度，避免旋转过程中出现偏摆振动。侧向的泥浆接口采用标准锥管螺纹设计，可直接对接施工现场常用的高压泥浆胶管，螺纹根部设置退刀槽与密封面，

　　无需额外缠绕密封材料即可实现高压管路的可靠连接，接口的通流直径经过匹配计算，可保证大流量泥浆输送时的压损控制在合理范围，避免因通流截面突变引发的湍流冲蚀，延长壳体内部流道的使用寿命。在安装边界设计上，该水龙头的整体外径控制在适配6吨级水平定向钻机的安装空间范围内，轴向长度预留足够的拆装间隙，可在施工现场不拆解动力头的情况下完成整体更换，日常维护时仅需拆解两端端盖即可更换密封件与轴承，无需整体报废壳体，降低施工过程中的配件损耗成本。壳体外部的光滑圆柱面可适配钻机配套的夹持器结构，在接卸钻杆时可由夹持器固定水龙头本体，配合动力头的旋转动作完成钻杆螺纹的上扣与卸扣，无需额外配置夹持工装。流道内壁做圆弧过渡处理，

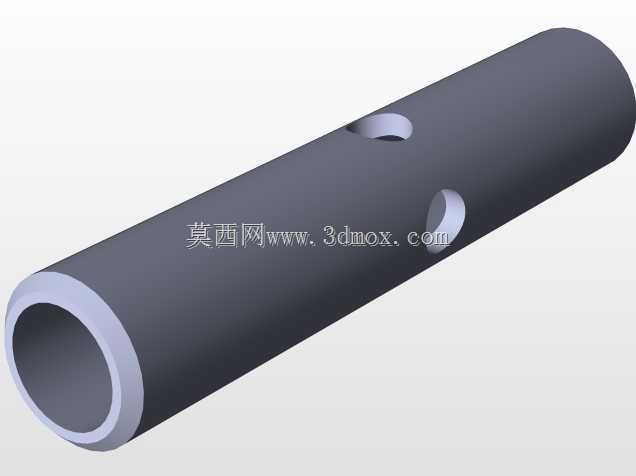

　　减少泥浆中携带的岩屑对内壁的冲蚀磨损，同时避免岩屑在流道拐角处沉积堵塞，适配含砂量较高的钻井液工况。芯轴的中心通流孔与侧向接口的交汇位置做圆滑导流结构，降低泥浆流向改变时的局部阻力，同时减少高压泥浆对交汇部位的直接冲蚀，避免长期使用后出现局部磨穿泄漏的问题。
