非开挖水平定向钻井旋转接头结构

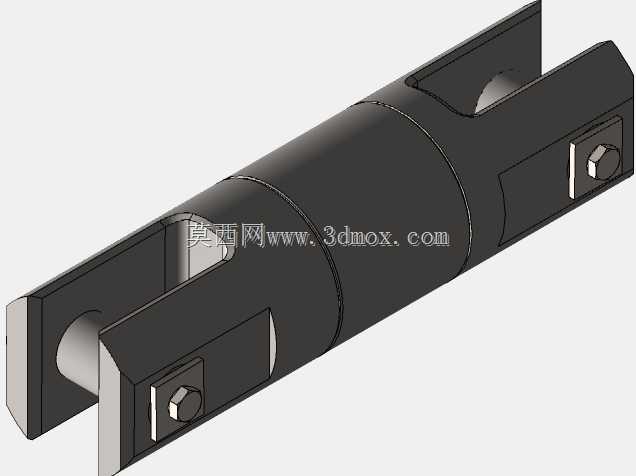

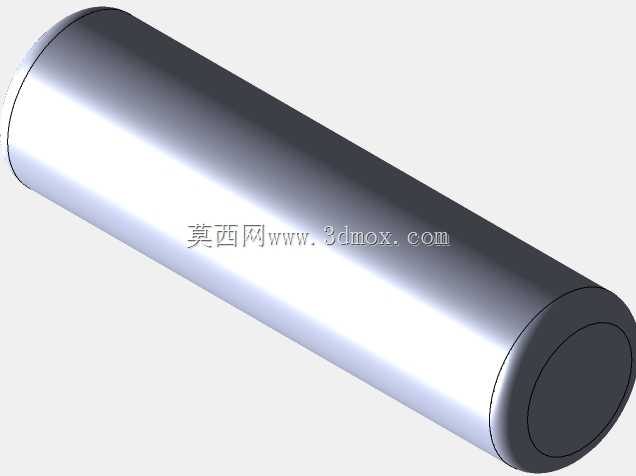

　　在非开挖管线铺设的定向钻进作业场景里，这类旋转连接构件是钻具系统里承担扭矩传递与管路连通的核心部件，主要适配小口径水平定向钻进的施工工况，常见于城市地下管网铺设、浅层油气资源勘探的水平井作业段，用来连接钻杆柱与孔底造斜工具，解决钻进过程中钻杆持续回转时，定向信号传输管路、冲洗液通路的相对旋转密封问题，避免管路随钻杆同步扭转造成的线缆缠绕、管路扭断故障。从结构设计逻辑来看，整体采用对称式圆柱主体布局，两端的叉形连接耳是核心的扭矩传递结构，耳板上预留的销轴安装孔与配套钻具的连接头尺寸匹配，安装时通过穿装高强度销轴实现周向固定，销轴孔的位置公差控制在IT7级精度，保证连接后无多余旷量，避免钻进过程中受交变冲击载荷出现销轴剪切断裂的问题。

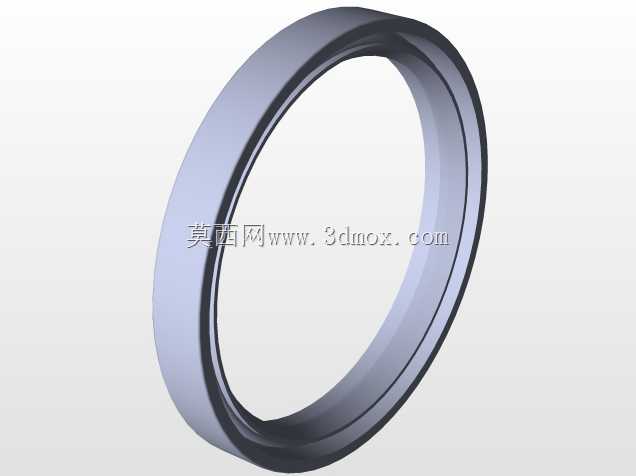

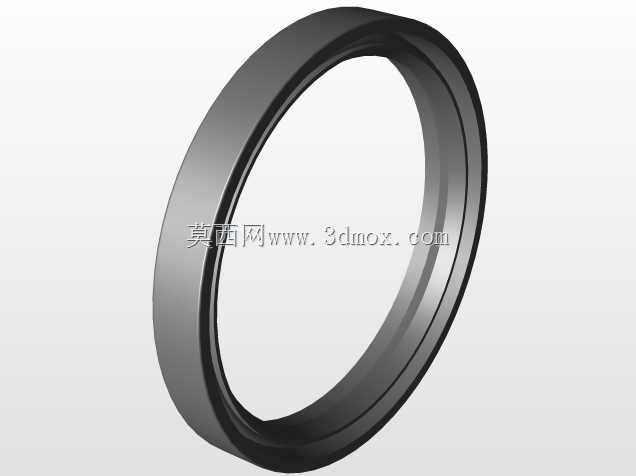

　　主体圆柱段内部集成了双通道密封结构，一条通路供高压冲洗液流通，通路内壁做了耐磨涂层处理，降低含砂冲洗液高速冲刷造成的内壁磨损，另一条通路预留了信号线缆的穿装空间，线缆通道与冲洗液通道之间采用旋转格莱圈做动密封，密封件的压缩量控制在18%-22%区间，既保证10MPa工作压力下无渗漏，又不会因为密封预紧力过大造成旋转阻力过高，增加钻具回转的扭矩损耗。两端的锁紧螺钉采用内六角圆柱头结构，安装后螺钉头完全沉入沉孔内，避免钻进过程中螺钉突出部分与孔壁碰撞造成松动，沉孔的深度比螺钉头厚度大0.5mm，给螺钉受载后的微小形变预留避让空间，不会出现螺钉头高出主体表面刮蹭孔壁的问题。从安装边界尺寸来看，

　　主体圆柱段的外径比两端连接耳的最大外轮廓尺寸小4mm，下钻过程中遇到孔壁缩径段时，圆柱段可以顺利通过，不会出现卡钻问题；整体长度控制在常规单根钻杆长度的1/12，不会因为连接构件过长造成钻具柱的造斜率达不到设计要求，适配最小曲率半径12m的水平井造斜段施工需求。实际作业过程中，这个构件需要承受最大12kN·m的回转扭矩，以及钻进过程中孔壁带来的轴向冲击力，所以主体材质选用40CrNiMoA合金结构钢，整体调质处理后硬度达到HB280-320，连接耳与销轴接触的表面做高频淬火处理，淬火层深度1.5-2mm，表面硬度达到HRC55以上，提升接触部位的耐磨性能，延长构件在含砂地层施工时的使用寿命。

　　结构设计时特意将所有棱角做了R2-R3的圆角过渡，避免应力集中造成的构件疲劳断裂，尤其是连接耳与主体圆柱段的衔接位置，采用大圆弧过渡结构，降低交变载荷作用下的应力集中系数，经过有限元仿真验证，该位置的最大应力值比材料屈服强度低35%以上，满足长时间连续钻进的强度要求。旋转部位的配合间隙控制在0.08-0.12mm，间隙过小会造成泥浆中的细小砂粒进入配合面后出现卡滞，间隙过大则会导致密封件偏磨，缩短密封的更换周期，这个间隙范围是结合国内多数施工场地的泥浆含砂量实际情况优化而来，适配多数非开挖施工的现场工况，不需要额外增加精密过滤装置就能保证旋转部位的顺畅运转。
