多管同步拉伸线缆集束包装工装结构

　　在通讯线缆、多芯线束预制加工的车间现场，这类多管拉伸集束结构的应用场景十分明确，主要面向多根不同规格护套管、绝缘管线的同步预拉伸定位工序，解决传统单管逐一拉伸包装时效率低、管体张力不均、集束后排布杂乱的问题。日常作业中，线束预制段需要将多根不同颜色、不同线径的护套管预先拉伸至设定张力后，统一集束穿入终端连接位，尤其是硬盘类精密电子设备内部的多组信号、供电线缆排布，对管线的张力一致性、排布规整度要求极高，一旦单管张力偏差过大，长期使用后会出现管体回缩、拉扯接线端子的问题，直接影响设备内部走线的可靠性。

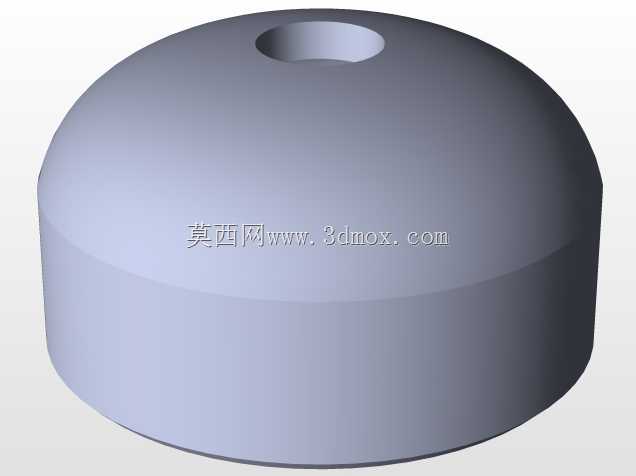

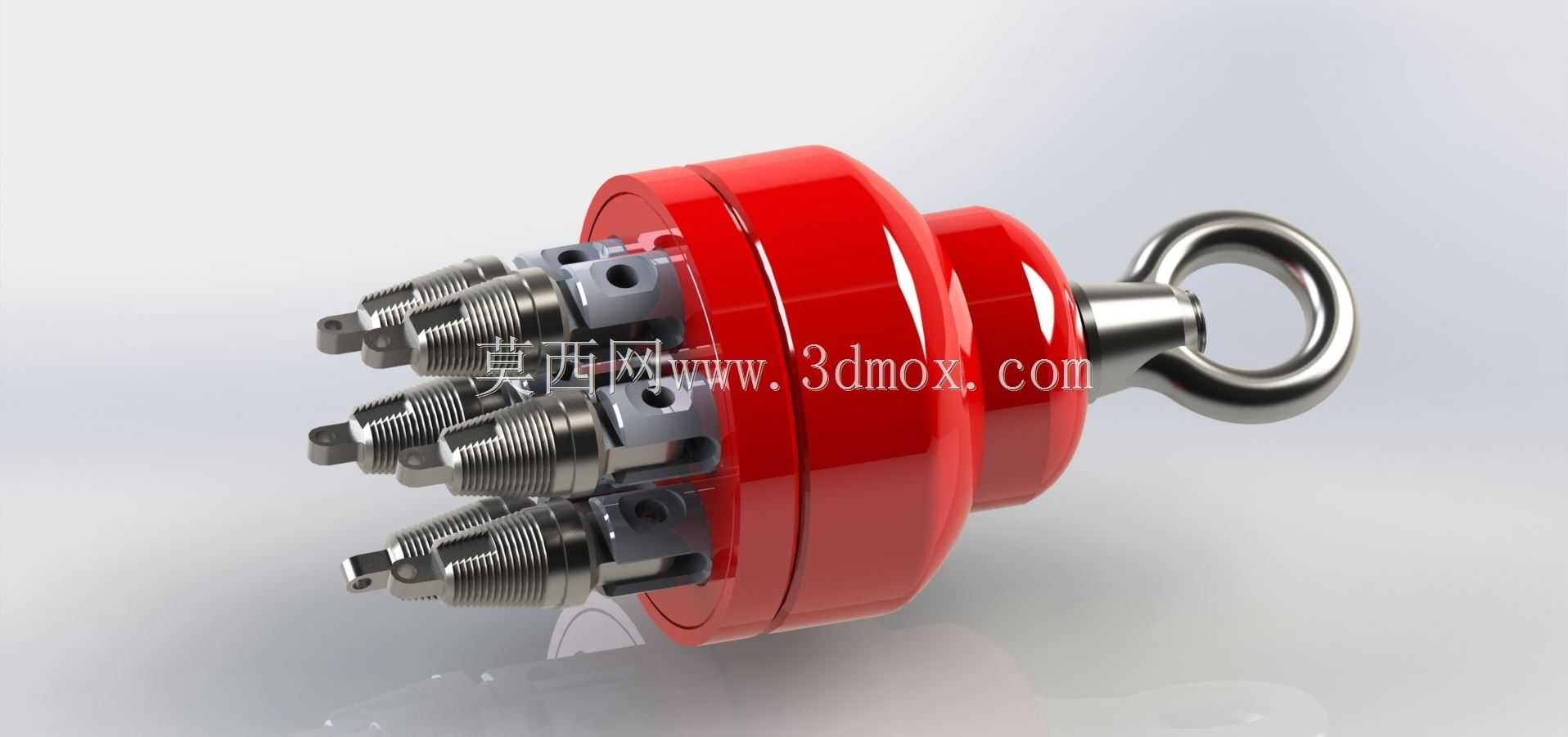

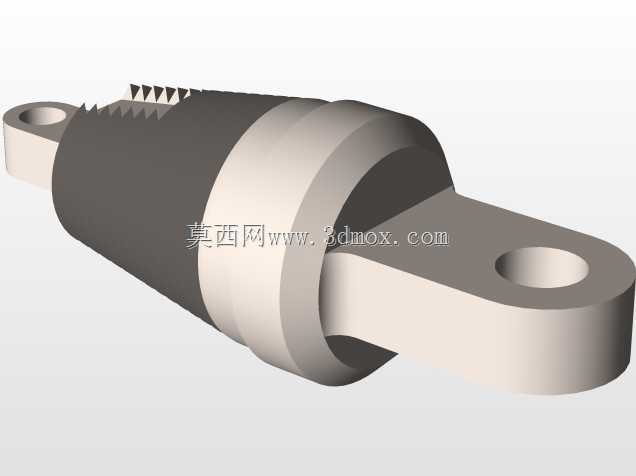

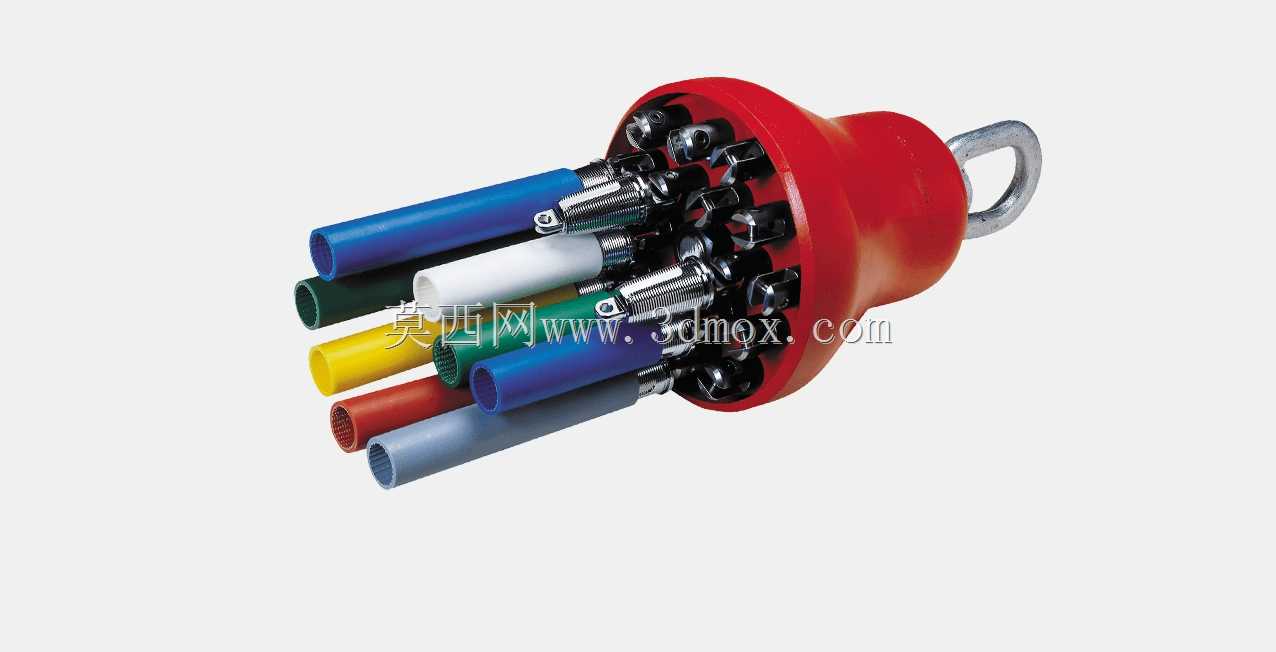

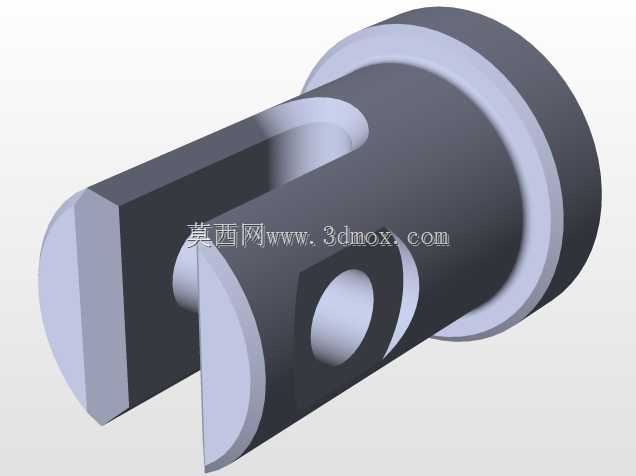

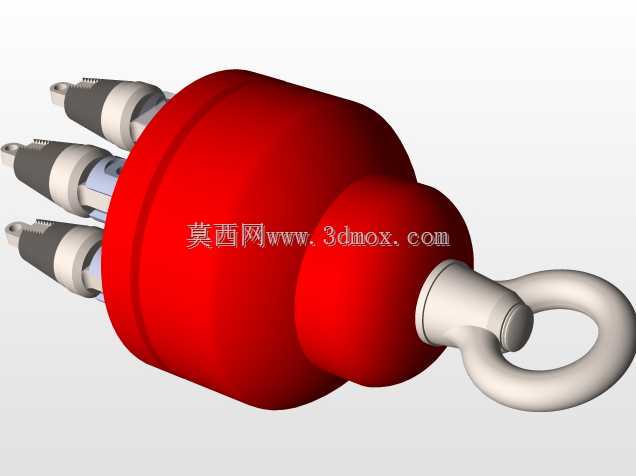

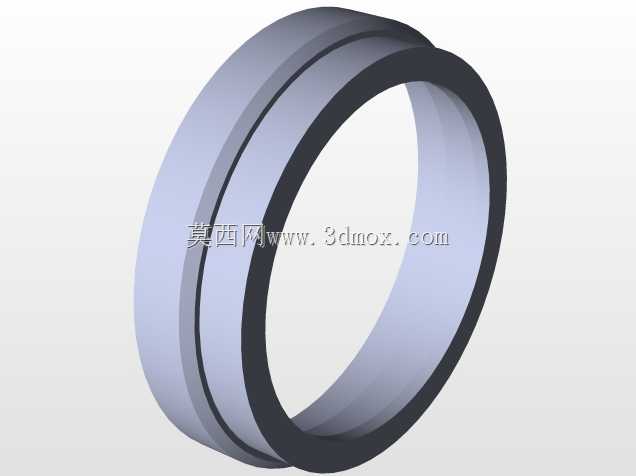

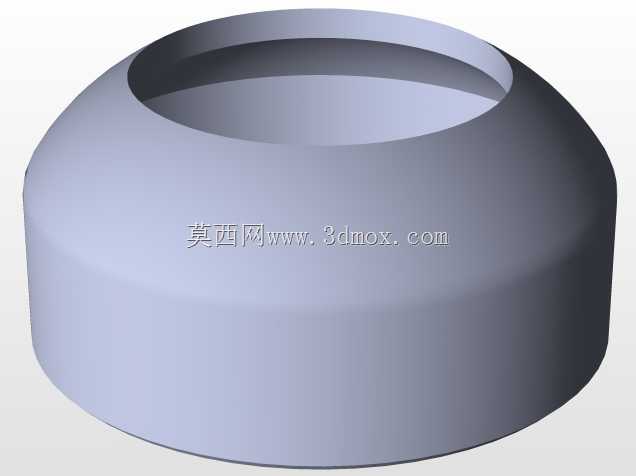

　　从结构功能来看，该工装的核心功能是实现最多8根不同规格护套管的同步夹持与拉伸定位，主体红色锥形基座承担整体受力承载，尾部的吊环结构可直接挂接在车间工位的固定挂点或者拉力测试架上，无需额外制作安装转接件，适配现场快速换产的需求。基座前端圆周均匀排布的夹持单元，每个单元都配备独立的锁紧夹头，夹头的夹持范围覆盖常见的3mm到12mm外径的塑料护套管、热缩管，夹头内部带防滑齿结构，拉伸过程中不会出现管体滑脱的问题，每个夹头的行程独立可调，可根据不同管体的材质弹性设置对应的拉伸量，比如PE材质护套管拉伸量控制在原长的8%到12%，PVC材质护套管拉伸量控制在5%到8%，避免拉伸过度导致管体开裂或者拉伸不足后续回缩。

　　设计思路上，整体采用锥形放射式排布，完全规避了平行排布结构中多根管体互相干涉、摩擦蹭伤外表面的问题，所有管线从基座中心向外放射延伸，拉伸过程中每根管体的受力方向都沿自身轴线方向，不会产生侧向分力，保证拉伸张力的精准可控。基座内部的受力传导结构做了等强度设计，每个夹头安装位的受力筋厚度根据最大拉伸载荷做了匹配，单夹头最大可承受150N的拉伸拉力，整体结构满负载时总拉力可达到1200N，完全满足常规多管线集束的拉伸需求。前端的夹持单元采用快拆式设计，夹头磨损后可单独更换，无需拆解整个基座，降低现场维护的成本。

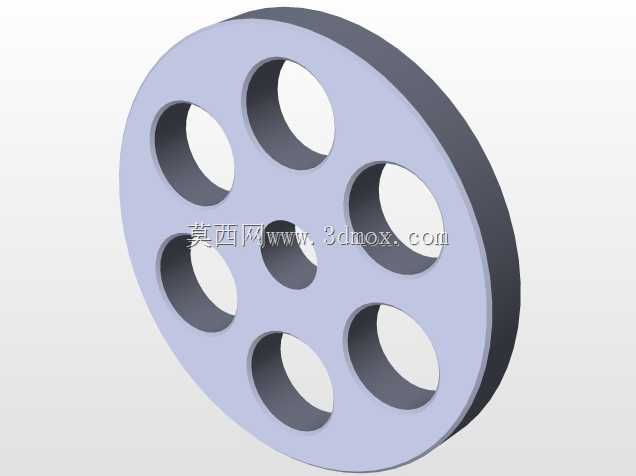

　　从安装边界与尺寸适配来看，该工装整体最大外径为180mm，不含吊环的主体长度为160mm，吊环的内孔直径为20mm，可适配车间常见的M16、M20规格的挂钩或者螺栓固定。夹持单元的中心分布圆直径为120mm，相邻夹头之间的最小间隙为8mm，即使夹持最大外径12mm的护套管，管体之间也不会出现接触摩擦，保证拉伸过程中管体外壁的完整性。工装整体的重量控制在2.3kg，单人即可完成取放、挂装、换产操作，不需要借助起重设备，适合在小批量多品种的线束加工工位灵活布置。水平放置使用时，可搭配配套的支架结构固定在工作台面上，支架的安装孔位为标准长槽孔，可适配不同宽度的工作台台面，安装时只需保证工装的轴线与管线拉伸方向保持水平同轴，即可保证拉伸张力的测量与控制精度，不需要额外做复杂的调平校准。

　　实际使用过程中，操作人员可根据待集束的管线数量选择对应数量的夹头，不需要的夹头可直接锁紧空置，不会影响其他夹头的正常使用。管线夹持完成后，可同步拉动所有管体至设定拉伸长度，等待管体应力释放稳定后，即可统一进行集束捆扎或者穿入终端护套，相比传统单管拉伸的作业方式，作业效率可提升6倍以上，同时管体的张力一致性偏差可控制在5%以内，大幅降低后续线束装配的不良率。针对硬盘类精密电子设备内部的多管线排布场景，该结构可精准控制每根管线的拉伸预留长度，避免设备内部出现管线过长堆积、过短拉扯端子的问题，保证设备内部走线的规整性与长期使用的可靠性。
