坑式定向发射钻孔作业设备结构

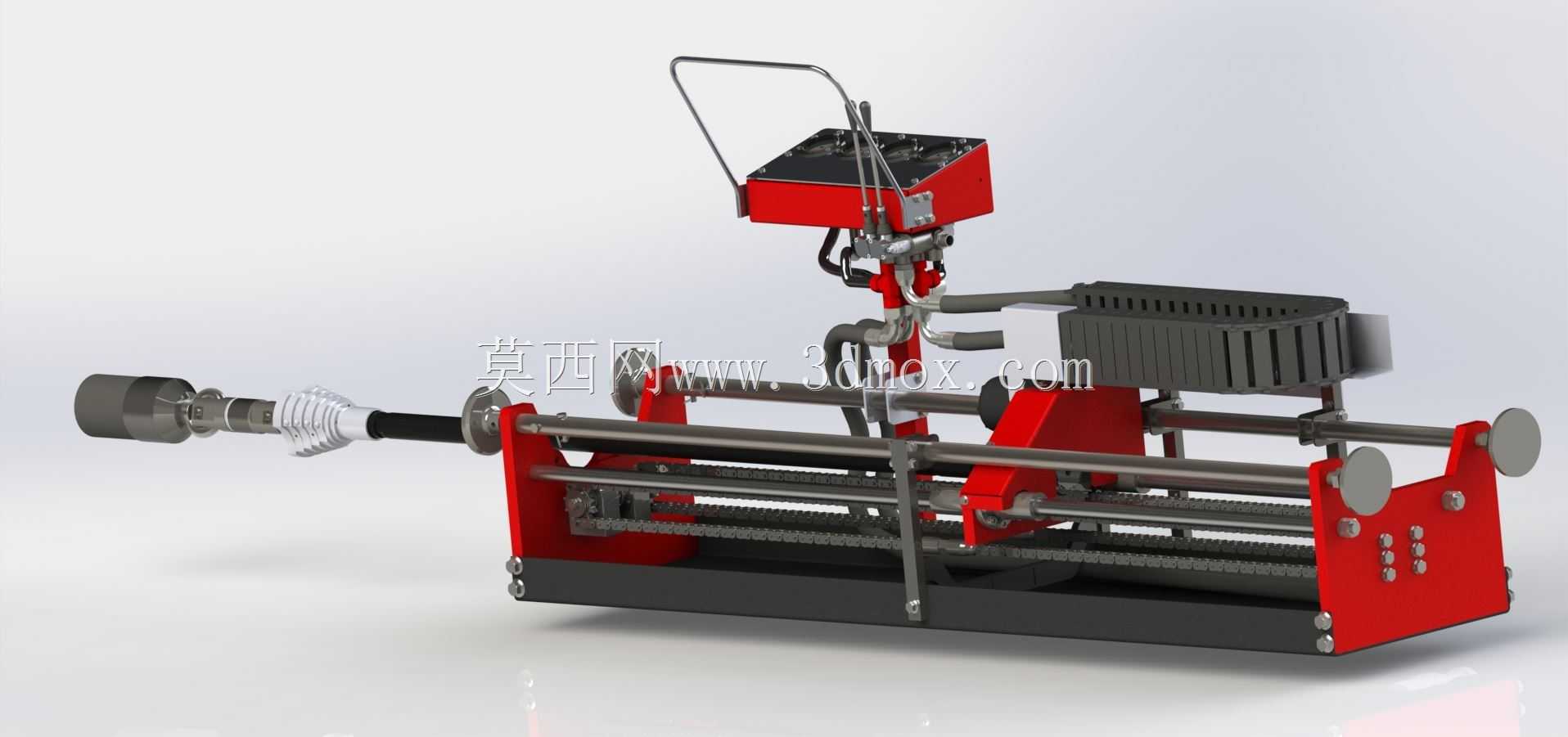

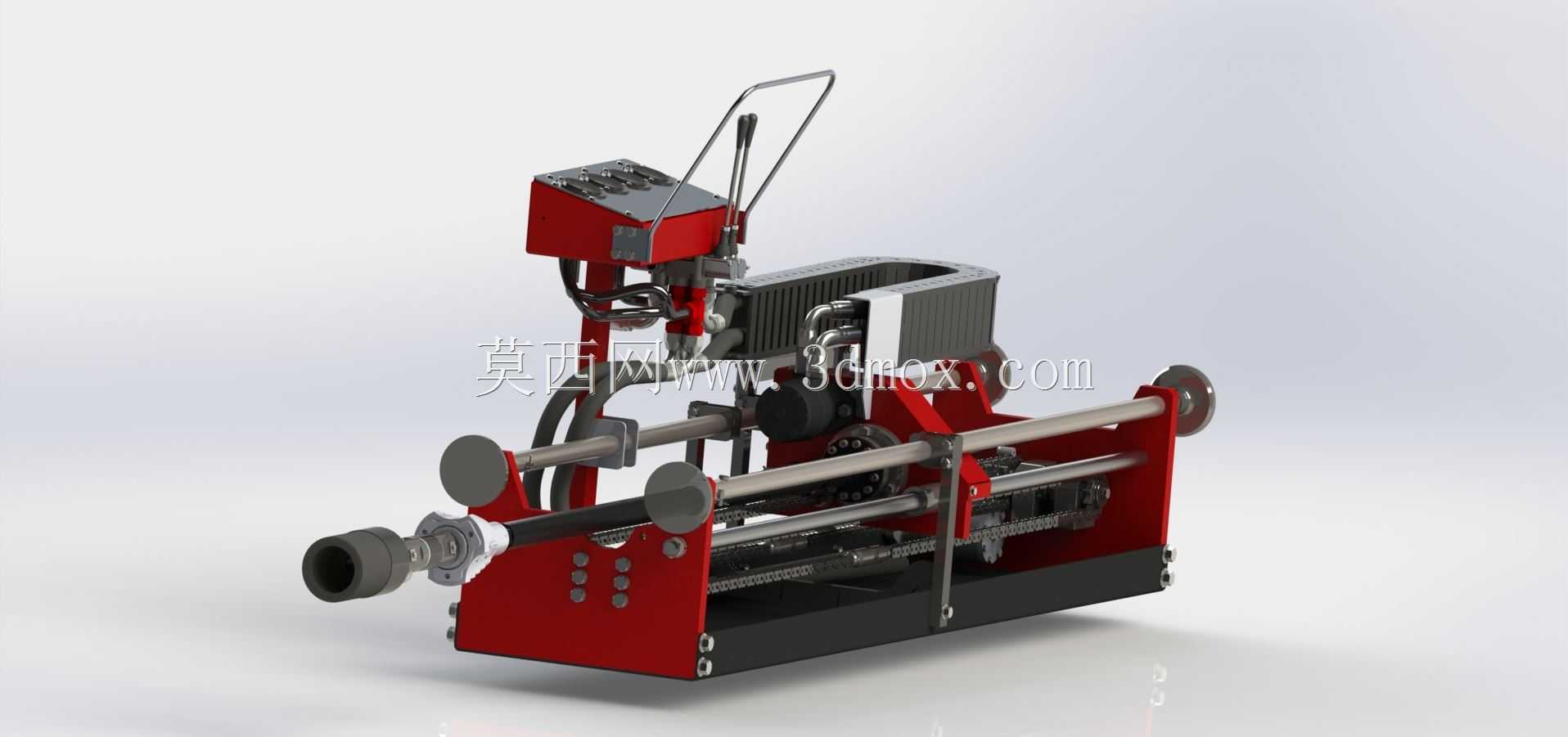

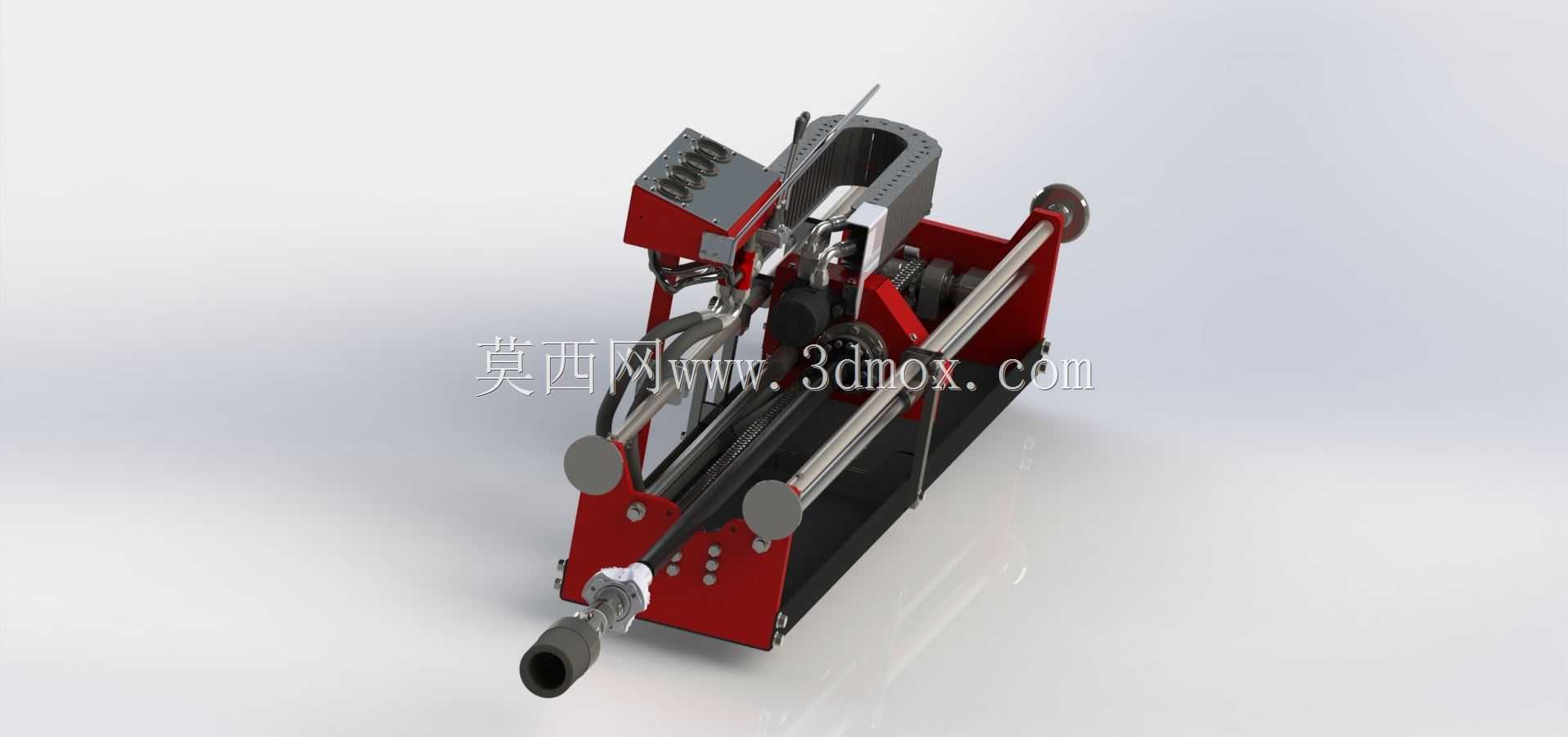

　　这款设备的三维结构完整还原了非开挖施工领域小型坑式作业钻机的核心构造，从实际工程应用场景来看，这类设备主要服务于城市地下管线铺设、短距离岩土钻孔作业，尤其适合作业空间受限、无法开展大面积地面开挖的施工场景，比如老旧城区地下线缆改造、小区内部给排水支管铺设、厂区短距离工艺管线穿越等工况，不需要开挖大型作业面，仅需开挖尺寸匹配的小型发射坑即可完成设备布设，大幅降低施工对周边交通、居民生活的干扰，也能减少路面恢复的施工成本。从设备实际用途出发，该结构可同时提供钻进过程的轴向推力与回拖拉力，适配水平定向钻孔的全流程作业，既可以完成初始阶段的钻头顶推钻进，也能在钻孔成型后完成管线的回拖铺设，作业过程中可精准控制钻孔走向，避开地下已有的管线、

　　构筑物等障碍，降低施工对地下既有设施的破坏风险。从功能特性的结构设计来看，设备主体采用框架式承载底座，底座上平行布置双组直线导轨作为钻进进给的导向支撑，导轨副配合齿轮齿条传动结构，可将动力头的旋转运动转化为进给拖板的直线往复运动，保证钻进过程中进给动作平稳，不会出现偏载卡滞的问题；动力执行单元集成在拖板组件上，可输出足够的扭矩驱动钻杆旋转，配合轴向的推拉力完成岩土切削钻进；设备上部设置的操控单元集成了操作阀组与控制手柄，操作人员可在坑边直接完成进给速度、旋转方向、推力大小的调节，操控逻辑贴合现场作业的操作习惯，不需要复杂的参数设置即可快速上手；设备前端设置的钻杆连接接口采用标准快换结构，可适配不同直径的钻杆、钻头以及回拖接头，

　　切换作业工序时不需要复杂的拆装操作，可有效缩短现场作业的辅助时间。在设计思路上，该结构充分考虑了坑内作业的空间限制，整体布局紧凑，所有外露的传动部件都做了安全防护设计，避免坑内作业时碎石、泥土落入传动副造成卡滞，同时设备的重心经过优化，整体重心落在底座承载面的中心区域，吊装下坑时不需要额外做配重调整，放置在坑底的平整垫层上即可快速调平固定，不需要浇筑大型混凝土基础，适配临时作业点的快速布设需求；设备的拖板行程经过匹配设计，可覆盖单根标准钻杆的接长长度，接换钻杆时不需要反复调整设备位置，作业效率更高。从外形尺寸与安装边界来看，该设备的整体宽度控制在窄幅范围内，可适配宽度1.2米左右的小型发射坑安装，底座长度匹配短距离钻孔的行程需求，

　　安装时仅需在坑底预留设备前后各0.3米的操作空间，坑深满足操作人员站立操作的高度即可，不需要额外扩大作业坑的开挖尺寸；设备上部的操控扶手采用可折叠结构，吊装运输时可将扶手放倒，降低整体运输高度，适配小型货运车辆的转运需求，转场时不需要大型吊装设备配合，小型工程机具即可完成装卸。结构细节上，设备的承载框架采用型钢焊接结构，关键受力部位做了加强筋处理，可承受大吨位推拉力作用下的结构载荷，不会出现框架变形的问题；导轨表面做了硬化处理，长期往复进给作业下的磨损量更小，可延长设备的维护周期；钻杆导向座设置在设备前端，可对钻杆起到径向支撑作用，避免长钻杆钻进时出现挠度变形，保证钻孔的直线度与定向精度；回拖作业时，导向座可承受回拖过程的反向载荷，将载荷均匀传递到底座框架上，避免局部应力集中造成结构损坏。针对不同的作业工况，该结构还预留了辅助泥浆管路的安装位置，可配套泥浆系统完成钻进过程的排渣与孔壁护壁，适配不同硬度的土层、软岩地层作业需求，不需要对主体结构做大幅改装即可拓展作业适配范围。
