92mm规格电脑机箱轴流散热风扇结构设计

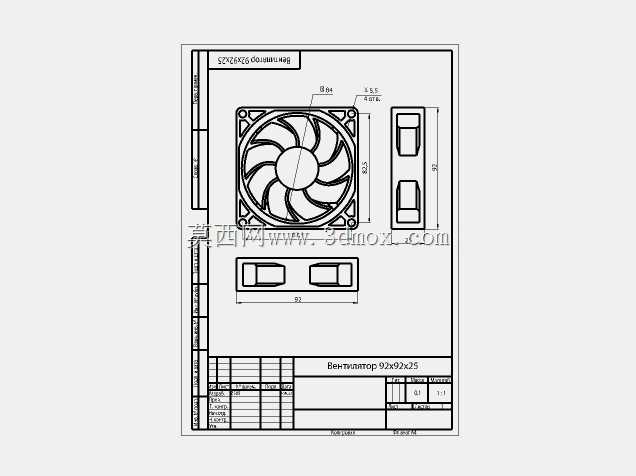

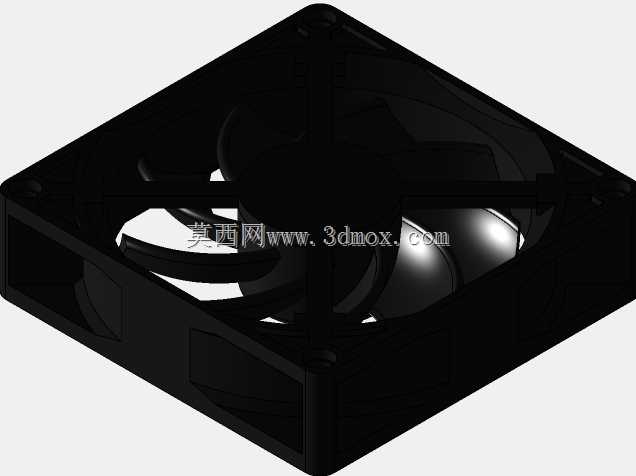

　　在消费电子、工业控制设备的热管理设计环节，小尺寸轴流风扇是应用覆盖范围极广的风冷散热执行部件，本次呈现的92mm边长规格方形轴流风扇，是目前紧凑型电子设备散热方案里的常用选型，适配机箱、工控机、小型电源、嵌入式设备等多种安装场景。从安装边界来看，该风扇采用标准方形外框设计，外轮廓边长为92mm，整体厚度为25mm，四个角预留标准安装孔位，孔位间距符合行业通用安装规范，可直接适配市面上同规格的风扇安装位，无需额外定制转接支架，安装时可根据风道需求选择吹风或抽风方向，适配不同设备的风道走向设计。从功能特性来看，该风扇采用七叶后掠式扇叶设计，扇叶曲面经过气动优化，在相同转速下可获得更高的风量输出，同时降低扇叶切割空气产生的紊流噪音，

　　扇叶中心的圆形轮毂覆盖电机安装位，既可以保护内部的无刷直流电机结构，也能优化扇叶根部的气流流动状态，减少气流在轮毂处的涡流损耗。外框采用一体式注塑成型结构，边框做了加厚处理，可提升整体结构强度，避免安装或运输过程中出现边框变形，同时外框的内圈做了导风圆角设计，可引导气流沿轴向顺畅流出，减少进风侧的气流阻力，提升整体送风效率。从设计思路层面，这类小尺寸散热风扇的设计核心是在有限的外形尺寸约束下，平衡风量、风压、噪音三者的关系，92mm的规格属于小尺寸风扇里的黄金选型区间，相比80mm规格拥有更大的扇叶扫风面积，可在更低转速下实现相同的散热风量，从而降低运行噪音，相比120mm规格则占用更小的安装空间，可适配内部空间局促的紧凑型设备。

　　在实际应用场景中，这类风扇可直接安装在电脑机箱的后置排风位、侧面进风位，也可用于CPU风冷散热器的风扇替换、独立显卡的辅助散热，或是工控机柜、小型服务器、网络交换机的通风散热，部分家用小型路由器、NAS存储设备改装散热时也常选用该规格风扇。设计过程中需要重点关注扇叶与外框的间隙控制，间隙过大会导致气流回流，降低风扇的送风效率，间隙过小则容易在扇叶高速转动时出现擦框问题，影响运行可靠性，同时安装孔位的位置精度需要严格控制，避免出现安装孔位错位导致无法装配的问题，扇叶的动平衡调校也是设计中的关键环节，需要保证扇叶各位置的重量分布均匀，避免高速转动时产生振动，进而带动设备机箱产生共振噪音。此外，风扇的供电接口可根据应用场景选择适配的规格，

　　消费级场景常用3pin或4pin PWM接口，支持转速调节功能，可根据设备的温度动态调整风扇转速，在散热需求低时降低转速减少噪音，工业场景则可选择端子式接线，提升连接可靠性。该风扇的结构设计完全遵循行业通用的安装规范，结构工程师在进行设备散热设计时，可直接调用该模型进行装配干涉检查，提前验证安装空间是否充足，风道走向是否合理，无需重新绘制风扇基础模型，可有效缩短热管理设计的验证周期，避免因尺寸匹配问题导致后期开模或装配出现问题。
