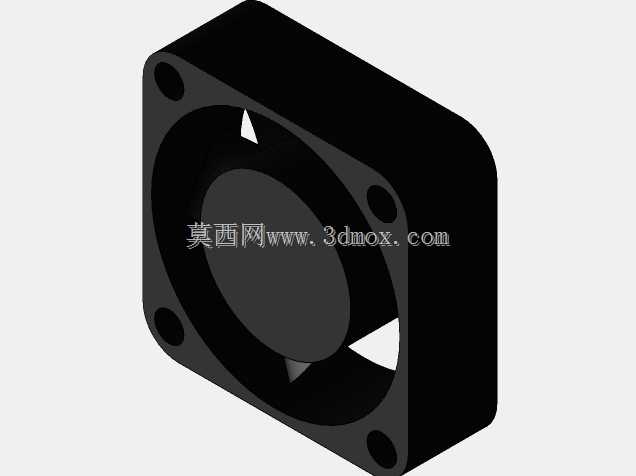

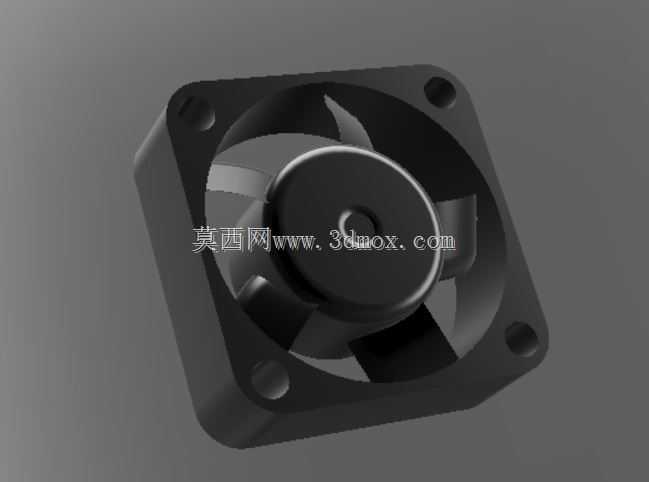

30x30x10mm直流无刷冷却散热风扇结构

　　在紧凑型电子设备的热管理设计环节中，小尺寸轴流散热风扇的选型与结构适配，是决定设备长期运行稳定性的核心要素之一，本次涉及的30mm见方、10mm厚度规格的直流无刷冷却风扇，是目前小体积工控板卡、嵌入式计算模块、小型通讯终端、桌面级外设散热改造场景中应用频次极高的一款送风组件。从实际工程落地的角度看，这类小尺寸风扇的安装边界设计直接决定了结构件的适配效率，其外框采用正方形切角注塑结构，四个角位预留的沉头安装孔位，孔位中心距严格匹配30mm外形的通用安装规范，可直接适配M2.5规格的紧固螺丝，安装后整体突出安装面的高度控制在10mm，不会对周边排布的电容、接插件等板载元件造成空间干涉，很多做紧凑型机箱、便携检测设备的结构工程师，在做堆叠式板卡布局时，往往会优先选用这个厚度规格的风扇，就是因为其厚度方向占用空间极小，能在有限的机箱内部预留出足够的走线与元件排布空间。

　　从功能特性上看，这款直流无刷风扇采用12V直流供电架构，相比同尺寸的有刷散热风扇，无刷结构去掉了物理接触式的换向碳刷组件，运行过程中不存在碳刷磨损产生的粉尘与电蚀问题，连续运行寿命能达到有刷结构的数倍，完全满足工业类设备7*24小时连续运行的散热需求。其扇叶采用七叶前倾式曲面设计，叶片曲面的弧度经过流体力学优化，在30mm的有限回转直径内，能在较低转速下实现足够的静压输出，既可以直接对着板载发热芯片做直吹散热，也可以适配密闭机箱的通风风道做强制排风，送风过程中产生的气动噪音控制在较低区间，不会对办公场景、便携设备的使用体验造成明显干扰。外框的进风侧与出风侧都做了导流圆角设计，能减少气流进出框体时的紊流损失，提升实际送风效率，中心的轮毂区域做了圆弧过渡，避免气流在中心区域形成涡流造成风压损耗。

　　在实际的设备适配场景中，这款风扇的适用范围覆盖了多个细分领域：在嵌入式工控领域，可直接安装在ARM核心板、FPGA开发板的散热片上方，为高负载运行的主控芯片提供持续的强制对流散热，避免芯片因过热出现降频、死机等问题；在桌面外设领域，可用于小型路由器、网络交换机、桌面硬盘盒的内部散热改造，解决密闭外壳下积热导致的设备运行不稳定问题；在小型电源模块、驱动板卡的设计中，这款风扇可以配合铝制散热齿，为功率管、整流桥等发热功率元件提供定向送风，将元件结温控制在合理工作区间；甚至在部分小型3D打印机的喷头散热、激光雕刻模组的冷却环节，也能见到这个尺寸规格风扇的应用，其通用的安装尺寸与供电规格，让结构工程师在做选型时不需要额外定制特殊的安装支架，能大幅缩短产品的结构开发周期。

　　从三维建模的设计思路来看，这类风扇的模型构建需要重点关注几个核心尺寸的精度：首先是外框的外形尺寸公差，30mm的边长与10mm的厚度需要严格控制，安装孔的位置度、沉头孔的深度与直径要匹配标准紧固件的尺寸，避免实际装配时出现孔位错位、螺丝锁附不到位的问题；其次是扇叶与外框内壁的间隙，间隙过大会造成风压泄漏降低散热效率，间隙过小则可能因为扇叶的动平衡偏差、注塑件的形变出现擦框问题，建模时需要预留合理的安全间隙；另外扇叶的曲面造型需要还原实际产品的流体设计特征，轮毂的直径、叶片的安装角度都要符合实际产品的参数，这样在做整机的风道仿真分析时，才能得到更贴近实际运行状态的仿真结果，为整机的热设计提供准确的参考依据。很多刚入行的结构工程师在做小设备热设计时，容易忽略风扇的实际安装边界，比如没有预留风扇接线的出线空间、没有考虑风扇进风侧需要预留的进气间隙，导致实际装配后风扇的送风效率大打折扣，而参考准确的三维模型做结构布局，就能在设计阶段提前规避这类问题，减少后期打样整改的次数。

　　这类小尺寸直流无刷风扇的接线一般采用两线制设计，红线接12V正极、黑线接负极，部分带转速反馈的型号会增加第三根测速线，但基础散热场景下两线型号已经能满足需求，供电接口的位置一般设置在外框的侧边，建模时也需要预留出接线端子的空间，避免安装后接线被外框与安装面挤压造成破损。外框的材质一般采用阻燃ABS材质，具备一定的耐温性能，能适应设备内部的温升环境，扇叶部分多采用PBT材质，具备良好的动平衡稳定性与抗老化性能，长期运行不会出现叶片形变的问题。在做设备的防护设计时，如果应用在多粉尘、高湿度的场景，还可以在风扇的进风侧搭配防尘网使用，这时候在结构设计时就需要额外预留防尘网的安装空间，这部分的尺寸考量也可以基于准确的风扇模型提前做布局，避免后期加装配件时出现空间冲突。
