带挂接调节机构的农用铧式犁耕作部件

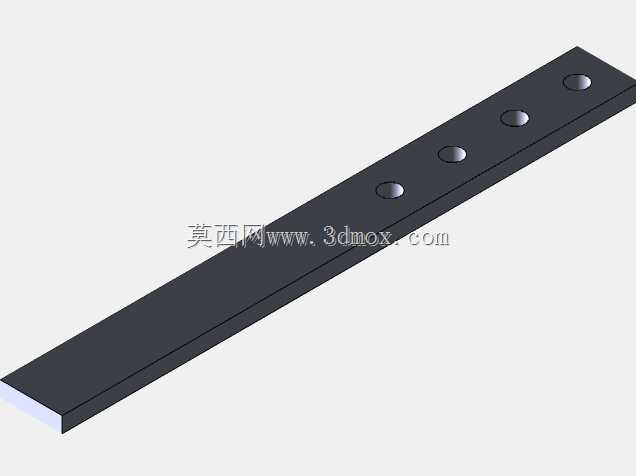

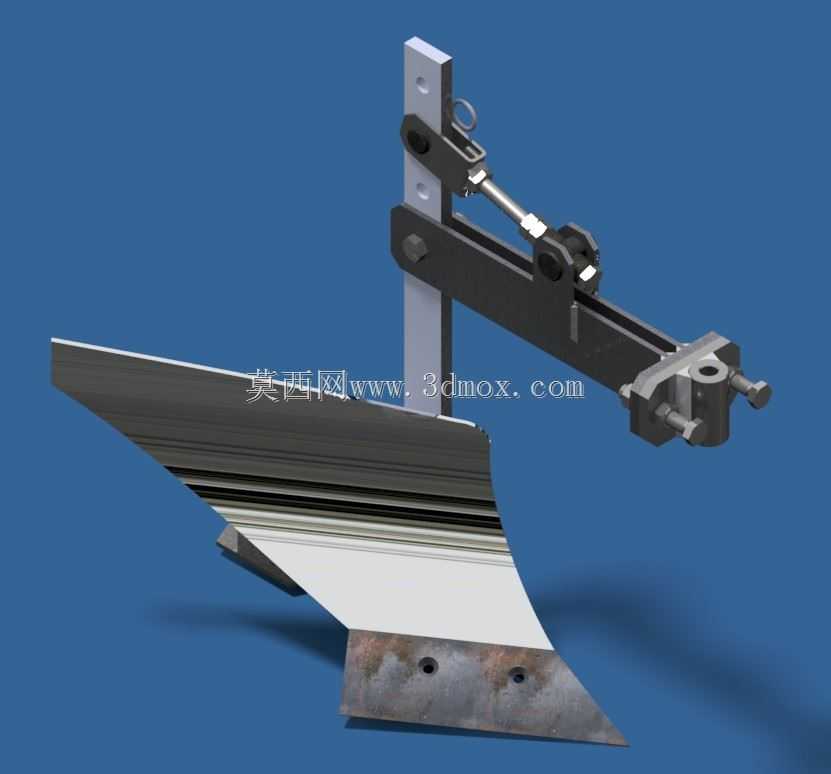

　　这套耕作部件主要适配中小型轮式拖拉机的后悬挂作业场景，是铧式犁作业单元的核心执行端，承担旱田熟地耕翻、茬地灭茬耕作的核心作业功能，可将表层作物残茬、杂草翻埋至耕层底部，同时松动深层板结土壤，为后续播种作业构建疏松透气、保墒能力合格的种床结构。从结构设计逻辑来看，整套部件采用分体式模块化设计思路，将挂接连接段、角度调节段、犁体作业段拆分为独立可拆单元，既方便田间作业后的磨损件快速更换，也能适配不同马力段拖拉机的挂接接口尺寸调整需求。挂接端采用立式方钢作为主连接梁，梁身预留多组等距螺栓孔位，可根据拖拉机后悬挂的挂接点高度调整整体安装高度，适配不同轮径拖拉机的作业离地间隙要求，避免作业过程中悬挂架与田面凸起物发生剐蹭。

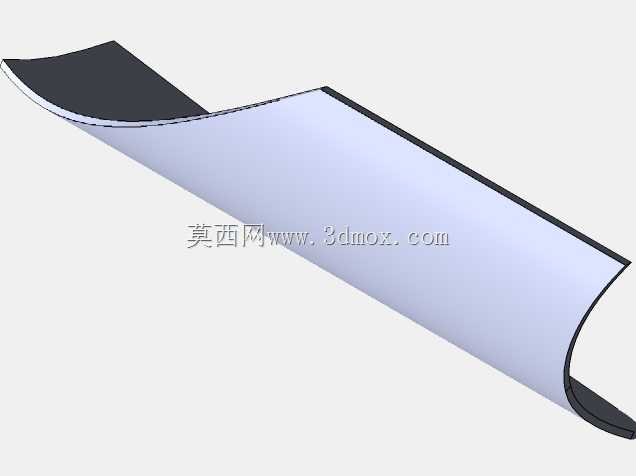

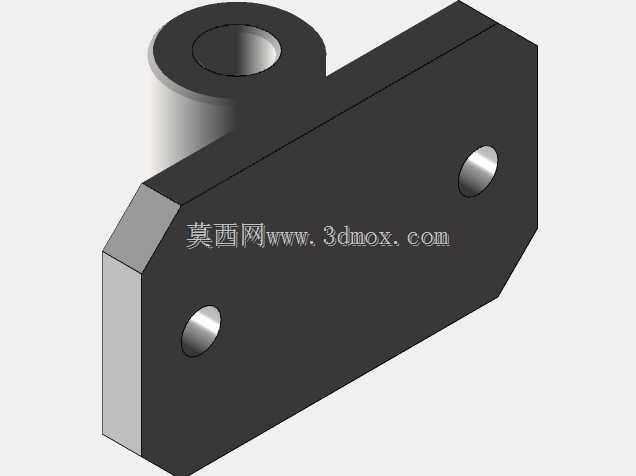

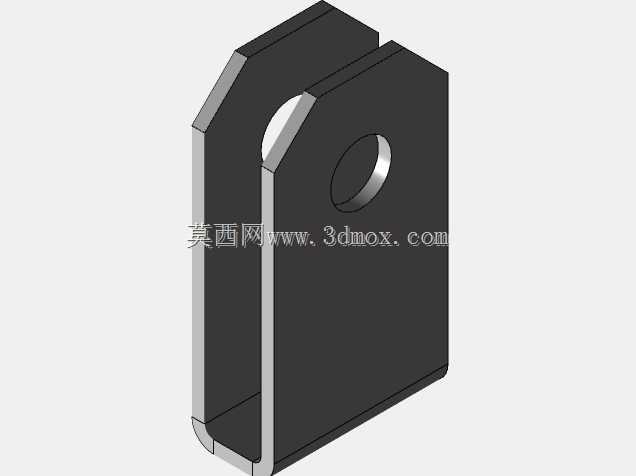

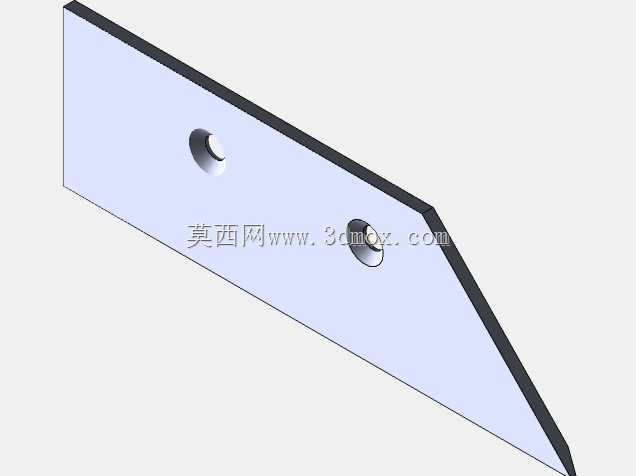

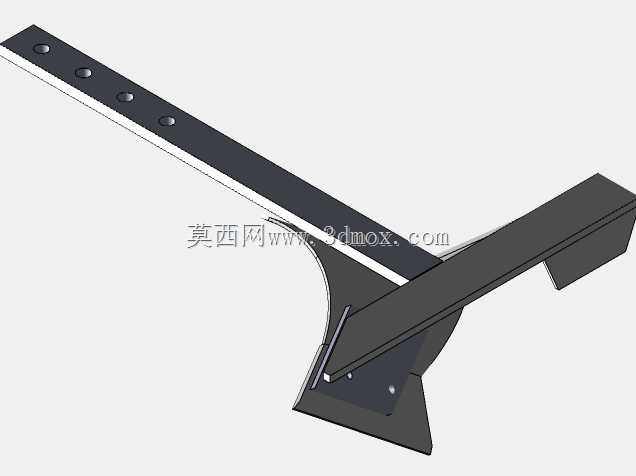

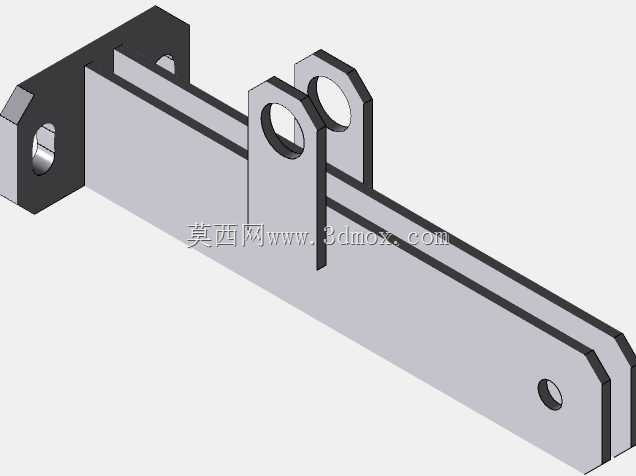

　　角度调节段集成了螺纹调节推杆与铰接式摇臂结构，通过转动推杆的调节螺套，可连续改变犁柱的竖直倾角，进而调整犁体的入土角参数：入土角偏大时犁体入土性能更强，适合黏重板结土壤的初次耕翻作业；入土角偏小时犁体耕作阻力更小，适合沙壤土的熟地复耕场景，调节过程无需拆卸核心连接螺栓，仅需松开锁止螺母转动调节螺套即可完成参数调整，田间调试效率较高。犁体作业段采用曲面铧面设计，铧刃部分做了加厚耐磨处理，耕作过程中刃口磨损后可单独拆卸更换，无需整体更换犁体总成；犁壁的曲面曲率经过耕作力学优化，土垡沿曲面上升过程中可自然完成翻转、破碎动作，不会出现土垡架空、回抛的问题，耕后地表的植被覆盖率能达到旱作农业的耕作要求。安装边界方面，

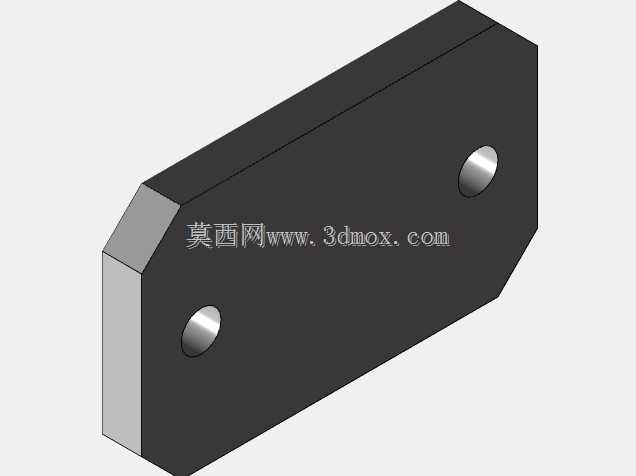

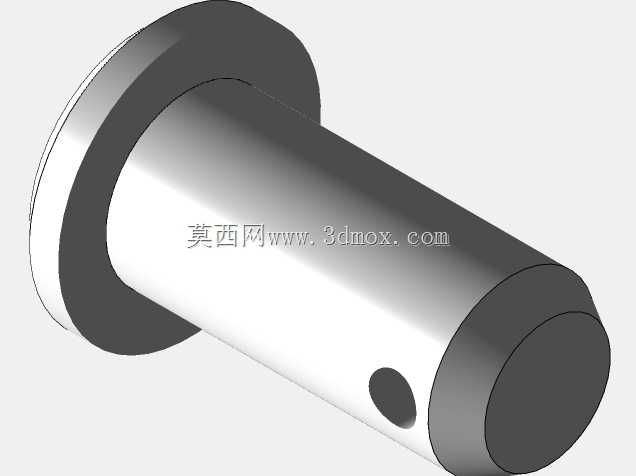

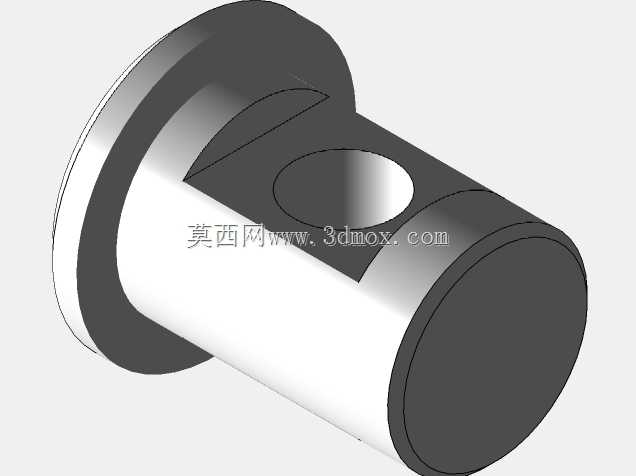

　　整套部件的横向安装宽度控制在单犁体作业幅宽的合理区间内，不会超出拖拉机后轮的外侧轮廓，避免地头转弯时犁体刮碰田埂或作物植株；挂接端的连接销孔尺寸匹配标准拖拉机后悬挂的销轴直径，无需额外加工转接套即可完成挂接；竖直方向的调节行程覆盖常规耕深15cm至30cm的调整范围，可满足不同地区、不同作物的耕作深度要求。作业过程中，调节推杆的铰接点位置经过受力优化，耕作时的土壤反作用力会通过摇臂传递至主连接梁，不会让调节推杆承受径向载荷，避免推杆出现弯曲变形的故障；犁柱与犁体的连接面采用多螺栓组锁紧，配合定位止口承受耕作时的侧向力矩，不会出现螺栓松动导致犁体偏转的问题。从三维建模的细节处理来看，所有铰接位置都预留了标准的转动间隙，

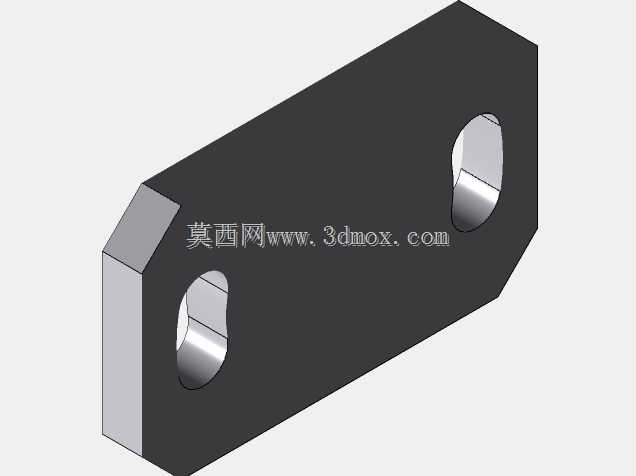

　　避免装配后出现运动卡滞；螺纹调节段的螺牙长度匹配最大调节行程，不会出现调节脱扣的问题；犁铧与犁壁的连接位置做了平滑过渡处理，不会出现土壤卡滞的缝隙，耕作时土垡流动顺畅，作业阻力波动更小。这套结构也可作为单体犁作业单元，适配小型手扶拖拉机或者田园管理机的挂接需求，仅需更换对应尺寸的挂接连接板即可完成适配，通用性较强。
