中耕机双翼铲式耕作工作部件

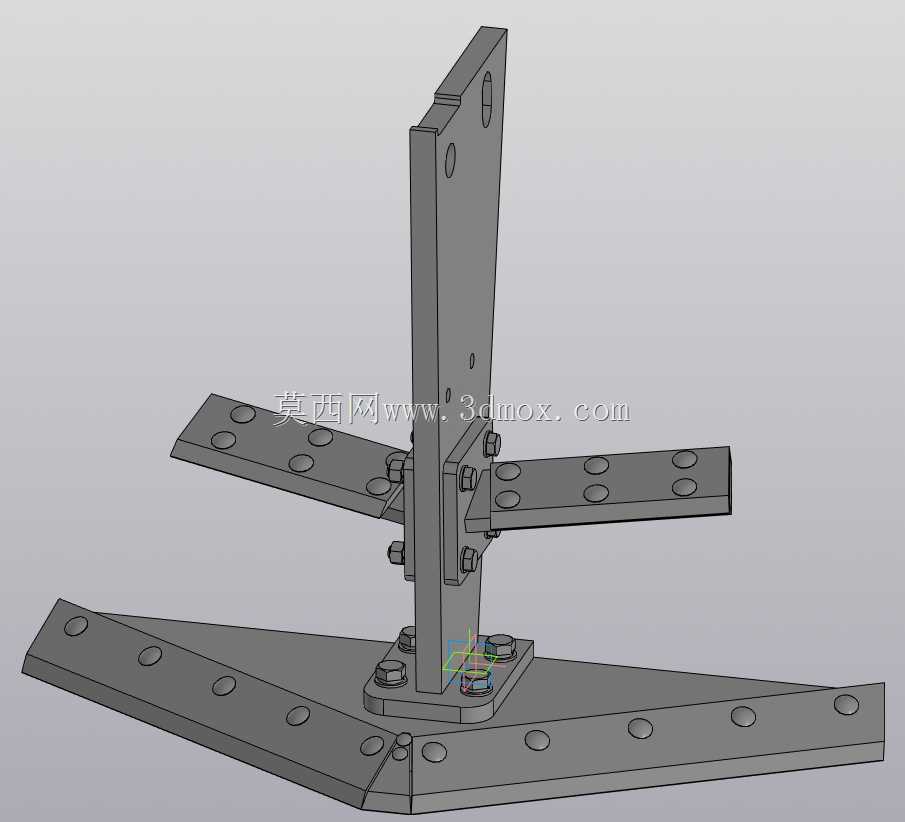

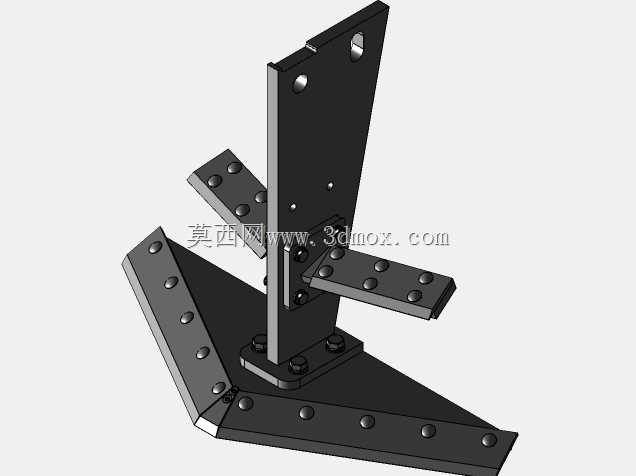

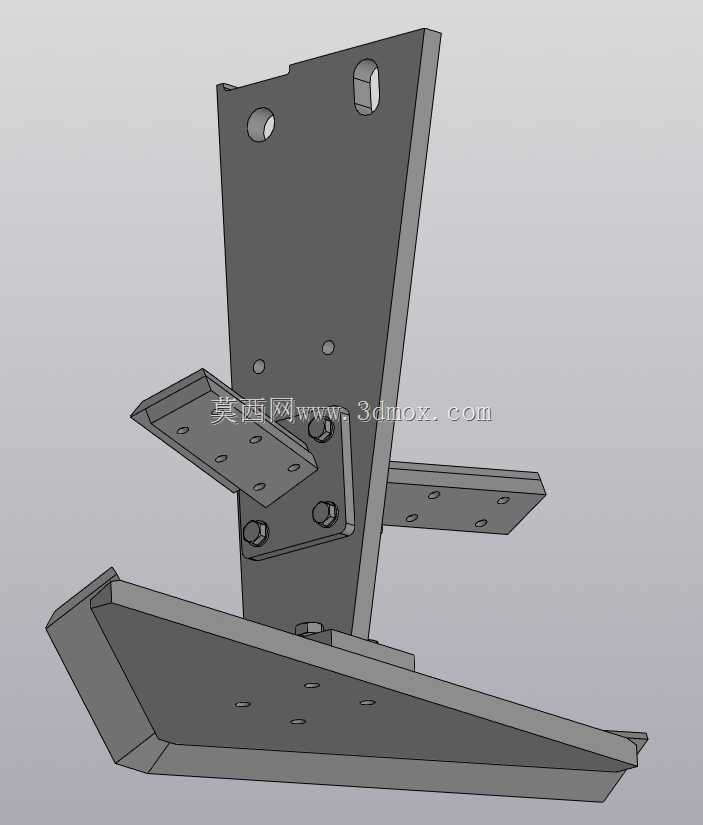

　　这套三维结构表现的是中耕机上的锄铲式耕作工作部件，核心由立式铲柄、上下两层横向锄铲翼板、底部三角形宽幅铲体以及成组螺栓紧固件组成。它不是独立运转的整机，而是挂接在中耕机机架或耕深调节机构下方的触土作业单元，主要承担作物行间松土、除草、破板结和浅层土壤整理等工作。

　　从田间使用场景看，这类部件常见于播后苗期管理阶段。拖拉机带动中耕机行进时，铲柄将牵引载荷传递到下方锄铲，翼板以较小入土角切入表层土壤，切断杂草根系并将板结层抬起、碎裂。底部较宽的三角形铲体扩大了单组作业幅宽，使行间土壤被均匀疏松，同时避免过度翻垡造成失墒。上方较短的双翼结构可根据作业层次布置，在浅锄除草时控制扰动范围，减少伤苗风险。

　　结构设计上，铲柄采用长立板形式，上端开设连接孔，用于与机架夹持件或调节臂固定；板面上的孔位既承担螺栓连接，也为耕深、前后位置或倾角调整提供可能。铲柄承受行进方向的土壤阻力、垂直方向的入土反力以及石块冲击带来的偏心载荷，因此立板与翼板交接区域布置了多组螺栓和压板，形成可拆换的夹紧连接。这样的处理便于在铲刃磨损后单独更换工作铲，而不必整体报废铲柄。

　　横向翼板是直接触土的关键零件。板件沿宽度方向分布多个沉孔或螺栓孔，用于固定耐磨铲刃、加强条或不同幅宽的翼片。翼板前缘需要形成平滑切入角，若角度过大，入土阻力会明显增加；角度过小，则容易打滑、压土而不是松切土壤。模型中翼板与铲柄通过螺栓叠装，反映出实际产品常用的模块化思路：同一铲柄可配窄翼用于深松，配宽翼用于浅耕除草，也可按作物行距更换不同展开宽度的锄铲。

　　底部三角形铲体承担主要幅宽覆盖。其前缘向两侧展开，板面按一定间距布置连接孔，适合安装可更换刃口或补强衬板。三角形轮廓在前进时使土壤沿两翼向后、向侧上方流动，形成抬土、撕裂和回落过程，从而打破地表硬壳。与铧式犁强烈翻土不同，该部件更强调浅层疏松和杂草切断，土垡翻转幅度小，适合保墒作业。

　　安装边界方面，设计时需要重点确认铲柄上端孔距、夹持板厚度、螺栓规格以及铲体相对机架的最低离地位置。作业状态下，锄铲最低点决定入土深度；运输状态下，则要保证整机提升后铲体不与地面、限深轮或相邻机架干涉。多个工作部件并排挂接时，相邻铲体的幅宽不能重叠碰撞，同时还要覆盖作物行间空档，避免留下未耕作条带。

　　从受力路径看，土壤阻力先作用在翼板前缘和底部三角铲上，再经接触面传到铲柄下部，最后通过上端连接孔传回机架。螺栓连接区不能只按静态夹紧考虑，还要承受振动和冲击载荷，因此实际工程中通常会配置加厚压板、防松螺母或弹簧垫圈。铲柄与翼板之间的贴合面需要保持平整，否则螺栓预紧后会产生局部间隙，作业中容易出现微动磨损。

　　建模时应把立板、翼板、三角铲、螺栓、螺母和垫片分层表达，尤其要还原孔位中心距、板厚、刃口折线和装配间隙。铲刃部分可单独建成可替换零件，便于后续生成工程图时统计易损件。对结构工程师而言，该模型既可用于检查中耕机机架挂接空间，也可进一步做入土角校核、幅宽匹配和耕作部件排列，为农机作业部件选型与改型提供直观依据。
