高压直流转换模块AM1L-Single-1000V结构设计

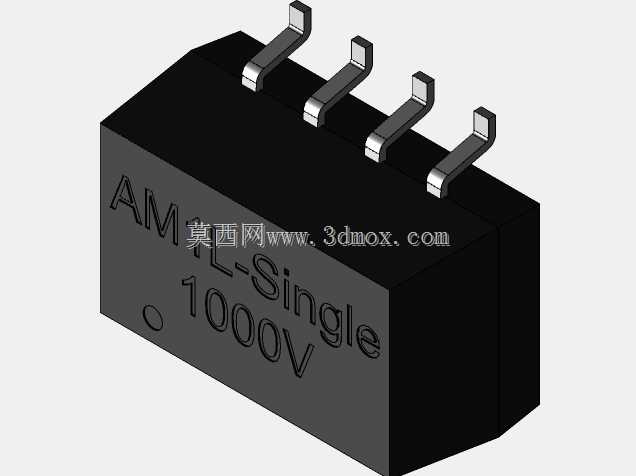

　　在高压直流供电系统的板级电路设计中，这类1000V额定规格的DC-DC转换模块是解决高低压域隔离、电压等级匹配的核心无源集成器件，常应用在光伏逆变控制板、高压工业电源模组、通讯基站高压供电单元、新能源车载高压辅助电源等场景中，承担着将前端高压直流母线电压转换为后端控制芯片、传感单元所需低压直流供电的核心作用，其结构设计的合理性直接决定了板级布局的空间利用率、焊接可靠性以及长期高压工况下的绝缘安全性能。从结构设计维度来看，这款模块采用了工业级直插式封装方案，主体为阻燃耐高温的黑色环氧塑封壳体，壳体表面通过激光蚀刻标注了型号与额定电压参数，避免了传统丝印在长期高温、高湿、高粉尘工况下出现的标识脱落问题，方便生产组装、

　　后期运维过程中的器件识别与核对。引脚部分采用了四引脚对称排布设计，引脚材质为镀锡铜合金，弯折角度与伸出长度完全符合主流波峰焊、手工补焊的工艺要求，引脚间距经过精准核算，既保证了焊接过程中不会出现连锡短路问题，也预留了足够的高压电气爬电距离，满足1000V高压工况下的安规绝缘要求，避免高压引脚之间出现拉弧、击穿等安全隐患。在设计思路上，这款模块的结构优先平衡了安装便捷性与绝缘可靠性：壳体的边角做了小尺寸圆弧过渡处理，避免组装过程中尖锐边角划伤操作人员、刮损周边线材绝缘层；壳体底部为平面设计，与PCB板面贴合时不存在悬空间隙，焊接后能够形成稳定的支撑结构，在设备受到振动、冲击时不会出现引脚受力断裂、焊点脱开的问题。从安装边界来看，这款模块的塑封主体长宽高尺寸适配常规2.54mm间距的PCB焊盘布局，在板级布局时，仅需要在高压侧引脚周边预留不小于2mm的净空区域，即可满足高压安规的绝缘距离要求，不需要额外增加绝缘挡片等附属结构，能够有效压缩板卡的整体布局空间，提升电源回路的集成度。在实际选型应用中，这类高压DC-DC模块不同于低压小功率转换器件，结构设计时需要重点考量高压环境下的绝缘性能：这款模块的内部灌封采用了高导热绝缘环氧树脂，将内部的变压器、功率管、整流器件完全密封在塑封壳体内部，既能够隔绝外界粉尘、水汽对内部电路的侵蚀，也能够将内部功率器件工作产生的热量通过壳体均匀传导到PCB板面与周边空气中，避免局部热点导致的器件寿命衰减。

　　引脚的根部做了加宽加固设计，与塑封壳体的结合位置设置了应力释放结构，在PCB出现轻微形变、设备受到持续振动时，应力不会直接传递到引脚与内部电路的焊接点上，大幅提升了器件在复杂工况下的结构可靠性。对于结构设计工程师而言，在进行板卡布局时，需要注意这款模块的安装方向：由于其高压引脚与低压引脚分侧排布，布局时需要将高压侧朝向板卡的高压母线区域，低压侧朝向后端低压控制电路区域，避免高低压走线交叉带来的安规隐患；同时模块顶部不适合布置其他过高的元器件，预留出足够的散热空间，保证模块在满负载工作时的热量能够顺利散出。在通讯基站的高压供电单元中，这类模块往往安装在板卡的边缘区域，靠近高压输入端子位置，缩短高压走线的长度，

　　减少高压走线带来的电磁干扰问题；在光伏逆变控制板中，这类模块通常安装在离功率管散热片有一定距离的位置，避免散热片的高温传导到模块壳体上，导致模块工作环境温度超出额定范围。从三维建模的角度来看，这款模块的模型还原了实际器件的所有关键结构特征：包括引脚的精确弯折角度、塑封壳体的表面标识位置、壳体的倒角细节、引脚的截面尺寸，在进行板卡三维装配校验时，可以直接调用该模型进行干涉检查，提前发现布局中存在的结构冲突、安规距离不足等问题，减少后期打样调试的迭代次数。不同于通用低压电源模块，这款1000V额定电压的模块在塑封壳体的壁厚设计上做了针对性加强，壳体壁厚比常规低压模块厚0.3mm，提升了高压环境下的绝缘击穿阈值，即使在潮湿凝露的工况下，也能够保证壳体的绝缘性能满足安规要求。引脚的镀锡层厚度符合无铅焊接的工艺要求，能够适配回流焊、波峰焊等多种焊接工艺，不需要针对特殊工艺调整引脚处理方式。在实际生产组装过程中，这款模块可以采用自动插件机进行批量插装，引脚的尺寸公差控制在±0.1mm以内，能够顺利插入标准焊盘孔中，不会出现插装卡顿、引脚变形等问题，提升批量生产的组装效率。
