赛车引擎专用进气喇叭三维设计作品

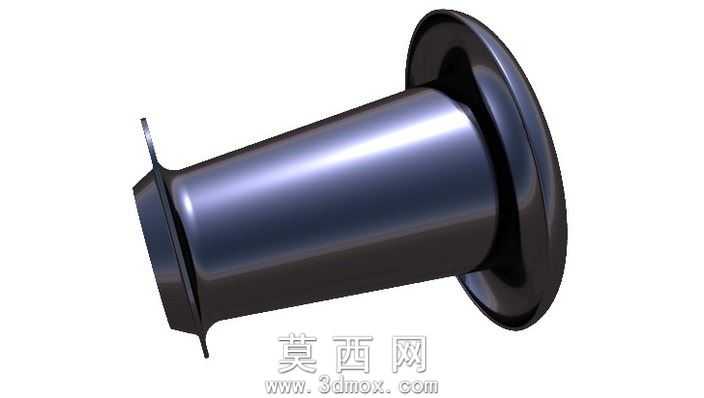

本作品为适配赛车引擎进气系统打造的进气喇叭三维模型，建模阶段采用Rhino软件完成全流程曲面构建，首先基于赛车引擎进气道的接口尺寸参数，绘制喇叭入口端的法兰安装基准轮廓，通过放样曲面命令生成从法兰端到喇叭扩口端的过渡曲面，针对进气喇叭的薄壁结构特征，采用偏移曲面命令生成均匀壁厚的实体结构，同时在法兰安装端设计了定位小凸耳结构，用于装配时的快速对位与固定，避免安装错位影响进气密封性。材质渲染阶段，为还原赛车改装部件的金属质感，赋予模型哑光黑金属材质，调整材质的粗糙度参数至0.3，反射率设置为0.6，添加细微的金属颗粒纹理模拟实际阳极氧化处理后的表面质感，在扩口边缘处添加轻微的倒角高光效果，还原金属部件加工后的边缘细节，渲染时采用三点布光方案，主光源从模型侧上方45度角照射，突出喇叭筒身的曲面弧度与金属反光特性，辅光源从另一侧补光消除暗部死黑，背光源勾勒喇叭扩口的轮廓边缘，提升模型的立体感。结构设计上，该进气喇叭采用流线型渐扩式内腔结构，从进气端到出气端的截面直径按照流体力学最优比例平滑过渡，减少进气过程中的气流紊流与阻力，提升引擎的进气效率，法兰端的安装面设计为平面结构，可与引擎进气道端面紧密贴合，配合凸耳上的安装孔实现稳固连接，喇叭扩口端采用大圆角翻边设计，既可以引导周边空气顺畅进入进气道，又能避免尖锐边缘造成的气流分离，同时提升部件的结构强度，防止安装或使用过程中出现边缘变形。设计思路围绕赛车动力升级的实际需求展开，在保证安装适配性的前提下最大化进气流量，整体结构简洁无冗余设计，所有曲面均经过曲率连续性检查，确保曲面过渡顺滑无突兀折角，既满足实际改装使用的功能需求，也具备改装部件的视觉质感，可用于赛车进气系统改装方案展示、引擎装配模拟以及相关零部件的设计参考。
