节距2mm橡胶GT2同步传动带结构设计

　　做小型精密传动结构设计的工程师，基本都绕不开GT2同步带的选型与适配，这款节距2mm的橡胶GT2同步带，是我在做桌面级精密传动模组、小型输送机构、3D打印运动轴结构时反复验证过的成熟传动件构型。先从实际应用场景说，这类小节距同步带最常出现在对传动精度有要求、负载不大的紧凑空间里，比如桌面自动化设备的XY轴传动、小型检测设备的样品输送工位、办公打印设备的走纸传动单元、精密点胶机的位移传动结构，甚至很多小型摄影滑轨的传动结构也会选用同规格同步带，核心原因就是它的传动间隙小，运行噪音低，不需要像齿轮传动那样做严格的中心距公差匹配，安装容错空间比硬传动高很多。

　　从功能特性上看，橡胶材质的GT2同步带本身带一定的弹性阻尼，传动过程中可以抵消一部分电机启停带来的冲击，不会像聚氨酯钢丝芯同步带那样在高速往复运动时容易出现绷断的问题，当然它的拉伸率会比钢丝芯的略高一点，所以在设计张紧结构的时候，要预留1.5%左右的张紧调节余量，避免长期运行后出现松弛跳齿的问题。齿形是标准的GT2圆弧齿，和配套皮带轮啮合的时候是面接触，不像梯形齿同步带是线接触，啮合过程中不会出现明显的齿间间隙，传动精度可以控制在0.1mm以内，完全能满足小型精密设备的定位需求。

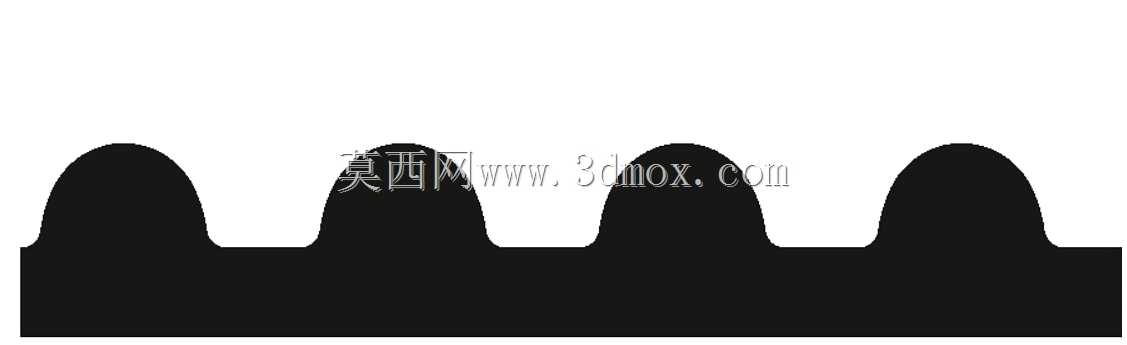

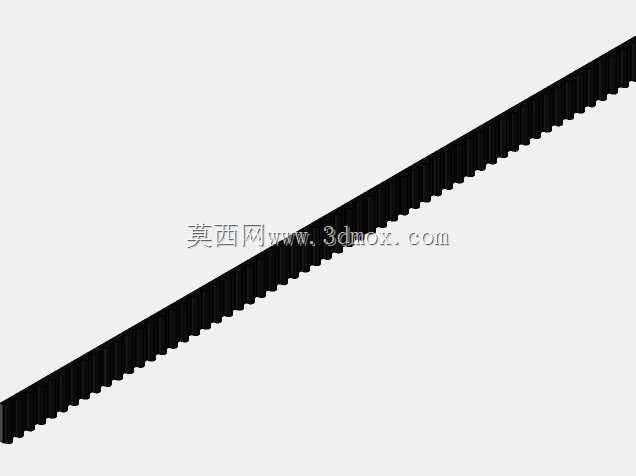

　　说回设计思路，做这个同步带三维模型的时候，我没有直接调用软件自带的标准件库模型，因为标准件库的GT2带很多齿形圆角做的不对，实际啮合的时候会出现干涉，我是按照实际啮合的齿廓参数来做的：齿顶圆角R0.25mm，齿根圆角R0.5mm，齿高0.75mm，带身总厚度1.38mm，齿的节线位置设置在带身厚度方向0.5mm处，和实际皮带的纤维层位置完全对应，这样在做装配仿真的时候，模拟出来的包角、张紧变形量和实际工况的偏差能控制在5%以内，不会出现仿真结果和实际装配差很多的问题。带身的背面我做了0.1mm的纹理处理，对应实际橡胶带的布纹层，这个细节很多人做模型的时候会忽略，但如果要做渲染出图或者装配动画的话，这个纹理能让模型的真实感提升很多，不会像光面橡胶带那样显得假。

　　再讲外形尺寸和安装边界的注意点，首先是带长的计算，很多新手选同步带的时候直接按两个带轮的中心距算周长，忽略了带轮的节圆直径和啮合包角，实际选带的时候，节线长度要比理论计算值短2-3mm，给张紧结构留调节空间，比如两个20齿GT2带轮中心距100mm的时候，理论节线长度是251.2mm，实际选250mm长度的带就刚好，张紧螺丝拧1mm左右就能达到合适的张紧力。然后是安装的平行度要求，两个配套皮带轮的安装面平行度要控制在0.2mm以内，不然皮带运行的时候会往一侧跑偏，长期运行会磨损带的侧边，大幅降低使用寿命。带轮的挡边一定要做，挡边的高度要比带身高出1mm以上，不然即使平行度调的再好，高速运行的时候皮带也有可能脱出带轮。还有一个容易踩的坑，就是同步带和带轮啮合的时候，不要给过盈配合，齿侧留0.05mm的间隙是最合适的，过盈太大的话运行阻力会骤增，电机负载会变大，甚至会出现啸叫，间隙太大的话又会出现回程间隙，影响传动精度。

　　实际做结构设计的时候，还要考虑同步带的运行环境，橡胶材质的GT2带不能在超过60摄氏度的环境下长期运行，也不能接触油脂类的有机溶剂，不然橡胶会老化开裂，要是设备的运行环境有油污或者温度偏高，就要把带的材质换成聚氨酯的，但相应的张紧结构要做的更牢靠，因为聚氨酯带的张紧力要求比橡胶带高30%左右。另外，在做带的固定结构的时候，如果是开口带做长行程传动，固定端的压块要压在带的背面，不要压在齿面，压块的齿形要和带的齿形完全贴合，不然压不紧的话长期往复运动容易出现打滑，压块的压紧力不要太大，压到带身没有明显变形就可以，压力太大会把带的齿压变形，反而影响啮合。

　　很多刚做结构设计的人觉得同步带是标准件，随便调个模型装上就行，实际上很多设备出现传动异响、定位不准、皮带过早损坏的问题，都是因为前期选型和模型校核的时候没注意细节，比如带轮的齿形公差不对、张紧行程留的不够、安装平行度没考虑到位，这些问题在三维建模阶段如果能把模型做的足够精准，把装配边界、干涉情况都校核清楚，实际加工装配的时候就能少走很多弯路，不用反复打样调整。这个GT2同步带的模型我在做的时候，特意把齿形的每个参数都和实际供应商提供的样品做了对标，不管是做运动仿真、装配干涉检查还是渲染出图，都能直接用，不用再反复调整齿形参数。
