一体式大功率LED驱动电源结构设计

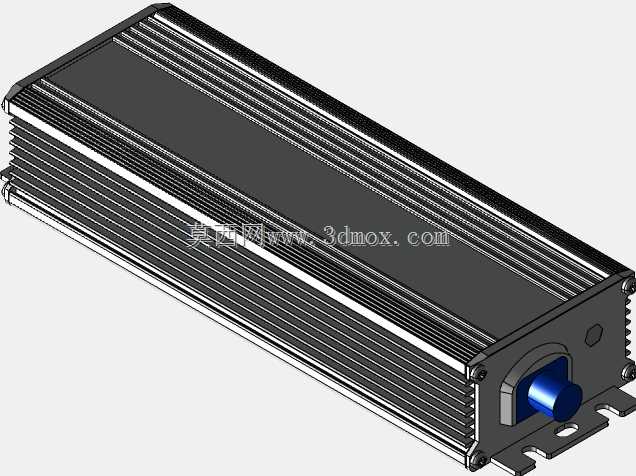

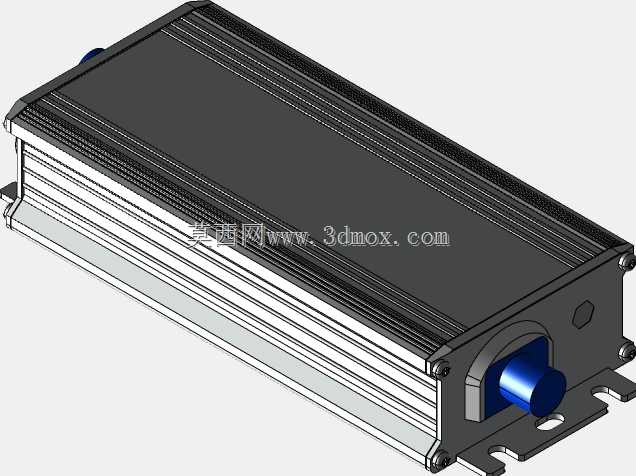

　　在户外照明、工业厂房照明、大功率景观亮化项目的现场施工中，驱动电源的安装适配性、散热可靠性一直是结构设计阶段需要优先考量的核心点，这款一体式驱动的结构设计，完全围绕大功率LED照明场景的实际安装需求展开，没有多余的装饰性结构，所有外形特征都服务于功能实现。从安装边界来看，壳体采用标准拉伸铝型材作为主体，两侧搭配端盖封板，底部预留的一体式安装支耳直接与型材壳体铆接固定，支耳上的安装孔位做了长圆孔设计，允许现场安装时存在±2mm的位置偏差，不需要施工时反复打孔调整适配，适配常规的墙面、灯杆内腔、灯具背部安装位的固定需求，安装时不需要额外加装转接支架，直接通过M4螺丝即可完成固定。壳体表面的散热鳍片与铝型材主体为一体拉伸成型，

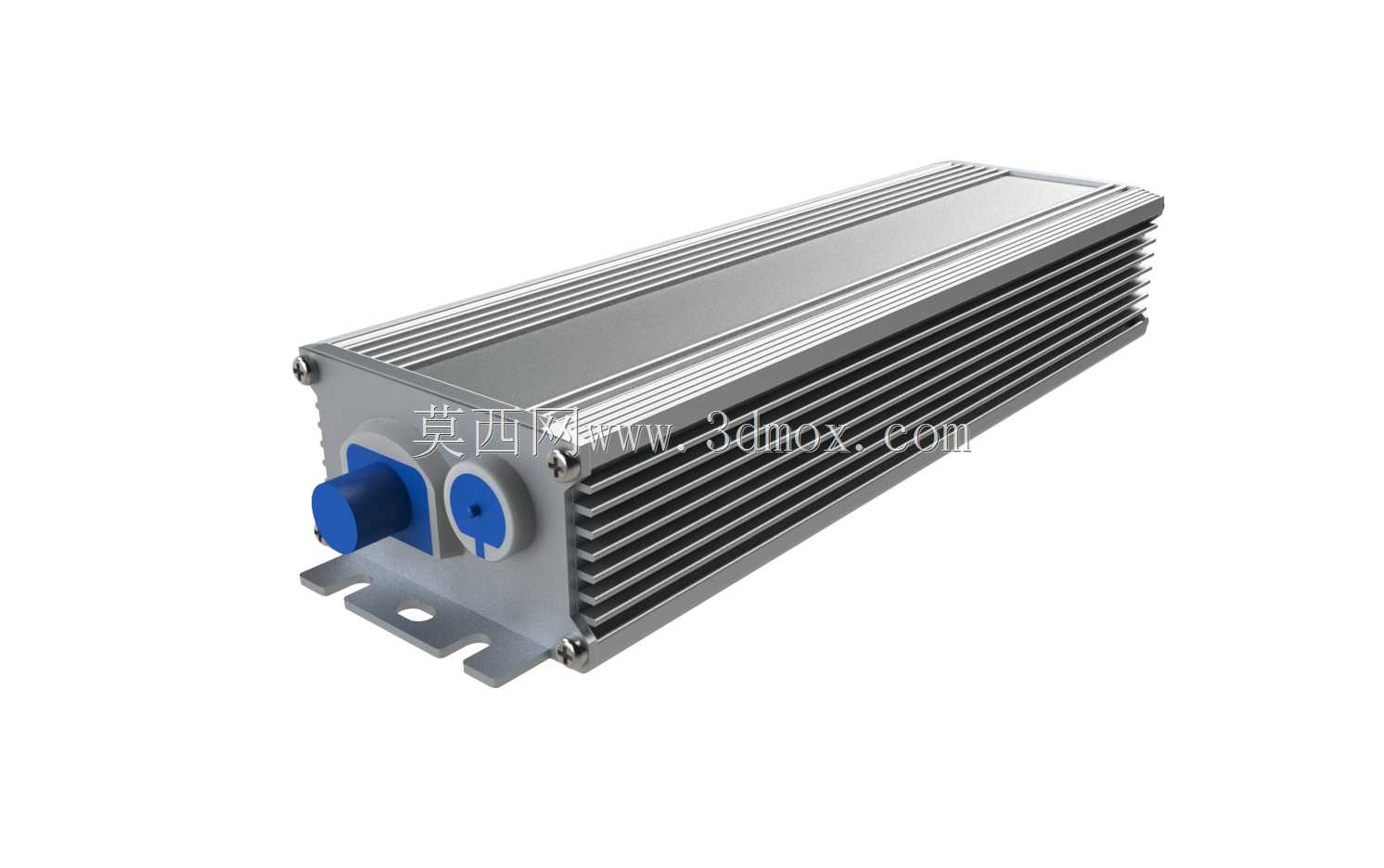

　　没有额外的拼接热阻，鳍片的间距设置为4mm，既保证了足够的散热面积，又能避免户外使用时积灰、积落叶堵塞散热通道，自然对流条件下即可满足100W到240W功率段的散热需求，不需要额外加装散热风扇，从根源上避免了风扇磨损带来的寿命短板。接口端的设计做了明确的防呆区分，输入输出接口采用不同规格的防水接头，蓝色标识的接头为输出端，灰色标识为输入端，现场接线时不会出现接反的问题，接头与端盖之间采用硅胶密封圈压紧，配合端盖与型材壳体之间的密封胶条，整体防护等级可以满足户外露天使用的防水防尘要求，不需要额外加装防水外盒即可直接在室外环境安装。内部腔体的尺寸预留充分考虑了不同功率段的元器件布局差异，100W、150W、200W、

　　240W四个功率段的产品共用同一套外形壳体，只需要调整内部PCB板的元器件排布与散热垫厚度即可实现通用，大幅降低了壳体开模的成本，也方便现场运维时的备件替换，不需要针对不同功率准备不同规格的安装配件。壳体的边角做了R3的圆角处理，避免安装施工时锋利的边角划伤施工人员，型材表面采用阳极氧化处理，既提升了表面的耐腐蚀能力，也避免了长期使用后表面氧化发黑影响散热效果。在结构强度设计上，铝型材的壁厚设置为1.8mm，搭配两侧2mm厚的镀锌钢板端盖，整体可以承受1米高度的自由跌落冲击，不会出现壳体变形、内部元器件移位的问题，适配运输、安装过程中的粗暴操作场景。安装支耳的位置做了下沉式设计，固定螺丝安装完成后螺丝头不会突出壳体底面，

　　保证壳体安装后可以与安装面完全贴合，避免出现悬空导致的振动异响问题。在三维建模过程中，所有配合尺寸都预留了合理的公差带，铝型材的外形尺寸公差按照GB/T 14846的高精级要求设置，端盖与型材的配合间隙控制在0.2mm以内，既保证装配时可以顺利压入，又不会因为间隙过大导致密封失效。防水接头的安装孔位做了定位凸台，接头拧紧时不会跟转，不需要额外使用工具固定端盖即可完成接线操作。内部PCB板的固定柱与端盖为一体冲压成型，不需要额外加装铜柱固定，减少了装配工序的零件数量，也降低了长期振动下螺丝松动的风险。从实际应用场景出发，这款驱动的结构设计可以适配道路路灯、高杆灯、隧道灯、户外投光灯等多种大功率LED照明设备的安装需求，外形的长条式结构可以直接嵌入常规灯杆的穿线腔体内，不需要额外调整灯杆的内部结构尺寸，替换传统的分体式驱动时，安装孔位可以完全兼容旧款驱动的固定位置，不需要重新在灯杆上打孔，大幅降低了旧灯改造的施工成本。
