SFU1204滚珠丝杠配套DSG12H螺母座

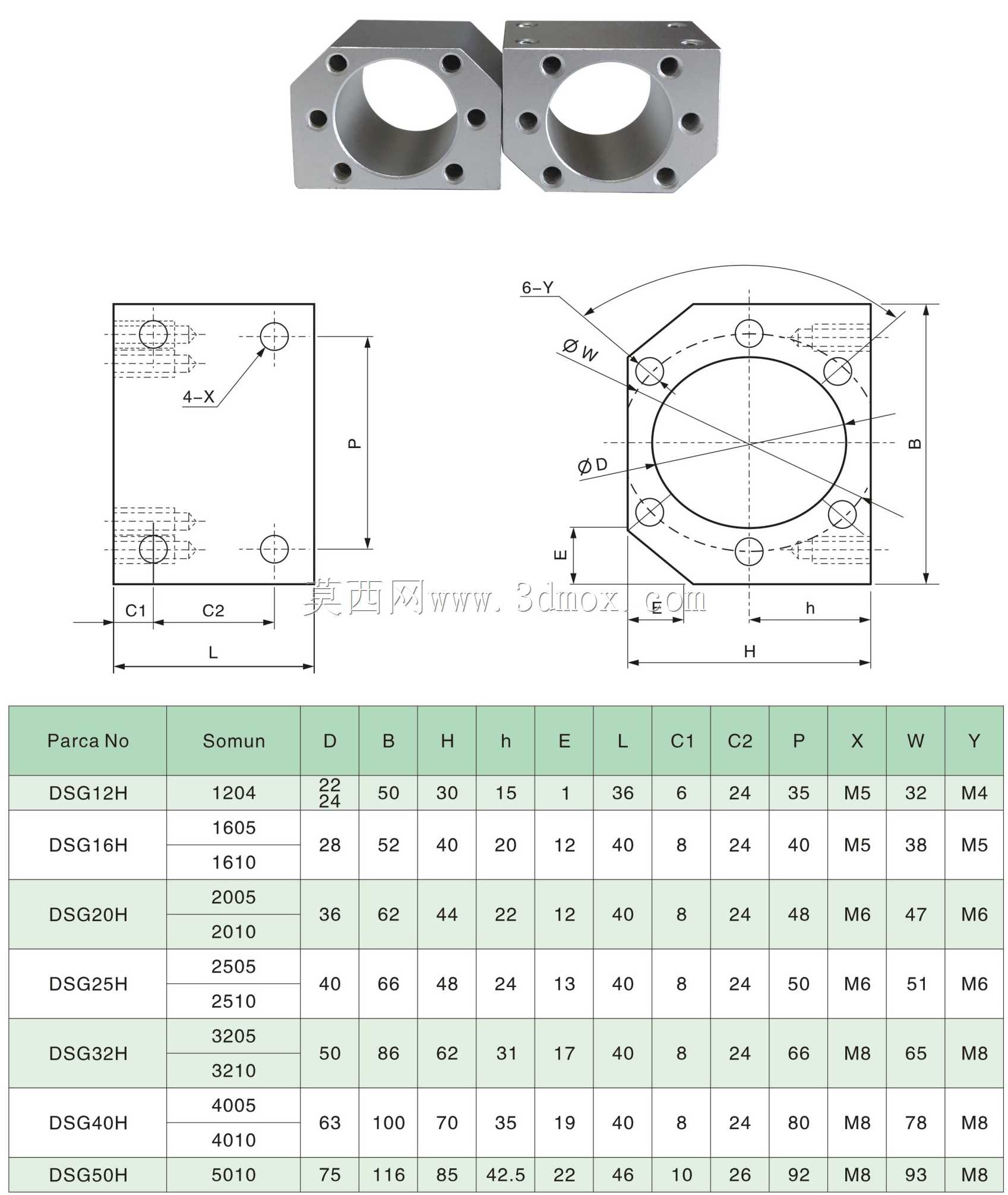

　　在直线传动模组的搭建过程中，滚珠丝杠副的安装精度直接决定了整套传动机构的重复定位精度与运行平顺性，这款适配SFU1204规格滚珠丝杠的DSG12H螺母座，就是为解决丝杠螺母与运动滑台的刚性连接问题设计的专用安装构件。日常在做小型数控雕刻机、桌面级3D打印机、精密点胶设备的Z轴或者短行程X/Y轴传动结构设计时，很多新手会直接将丝杠螺母通过简易抱箍固定在滑台上，往往会因为安装面的平面度不足、抱箍抱紧力不均导致螺母运行时出现偏载，轻则加快丝杠滚道与滚珠的磨损，缩短丝杠副使用寿命，重则出现运动卡滞、定位精度超差的问题，直接影响整套设备的加工或运行精度。这款螺母座采用整体方块式结构设计，本体为规整的六面体构型，

　　六个安装基准面均采用平面铣削加工，能够保证与滑台安装面的完全贴合，避免安装时出现面差导致的装配应力。中间的通孔为SFU1204滚珠丝杠螺母的适配安装位，孔径公差按照过渡配合设计，既可以保证螺母装入后不会出现径向窜动，又不会因为过盈量过大导致螺母外套变形，影响内部滚珠的循环流畅性。围绕中心安装孔的圆周方向均匀布置了6个螺纹安装孔，对应SFU1204螺母法兰端的固定孔位，安装时可以通过内六角螺钉从端面将螺母与座体完全锁固，螺钉拧紧时按照对角顺序分次施力，能够避免单侧受力导致的螺母偏斜，保证螺母轴线与座体安装基准面的平行度。座体的上下两个端面各设置了2个安装沉孔，用于将整个螺母座固定在运动滑台或者负载安装板上，

　　沉孔的深度设计可以保证螺钉拧紧后头部不会突出座体表面，避免与周边的导轨、拖链等构件发生运动干涉。从安装边界来看，这款螺母座的整体外廓尺寸适配1204丝杠的常用安装空间，在做结构排布时，只需要预留出对应方块尺寸的安装位，同时保证座体安装面与丝杠支撑座的安装基准共面，就能快速完成丝杠传动副的装配，不需要额外做定制化的转接件，能够大幅缩短设计与装配的周期。实际应用中，这款螺母座除了在小型数控设备上使用，也可以用于小型自动化检测设备的直线进给机构、实验室精密位移平台的传动结构中，其刚性的整体结构能够承受丝杠传动时产生的轴向反作用力，避免因为座体变形导致的传动背隙增大。设计这款构件的三维模型时，重点还原了各个安装孔的位置度、

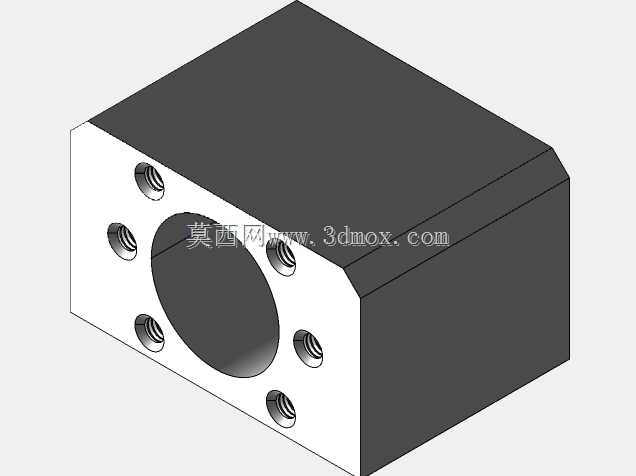

　　中心安装孔与基准面的形位公差，所有孔位的倒角、沉孔深度都按照实际机加工的工艺要求做了还原，导入装配环境后可以直接与SFU1204丝杠螺母、线性导轨、滑台板等构件做干涉检查，不需要额外调整尺寸就能直接生成工程图用于加工。在做传动结构选型时，需要确认丝杠的公称直径与导程和这款座体适配，同时要核对安装孔的孔距与所用螺母的法兰孔位一致，避免出现孔位错位无法装配的问题。另外在装配过程中，不需要在座体与螺母的配合面添加额外的调整垫片，因为过渡配合的公差设计已经能够保证同轴度要求，额外加垫反而会导致螺母轴线偏斜，影响传动精度。对于经常做小型自动化设备结构设计的工程师来说，这类标准化的螺母座模型可以直接复用在不同的项目中，不需要每次重复绘制安装孔位与基准结构，能够有效提升三维建模的效率，同时标准化的结构也能降低加工出错的概率，减少装配时的调试工作量。
