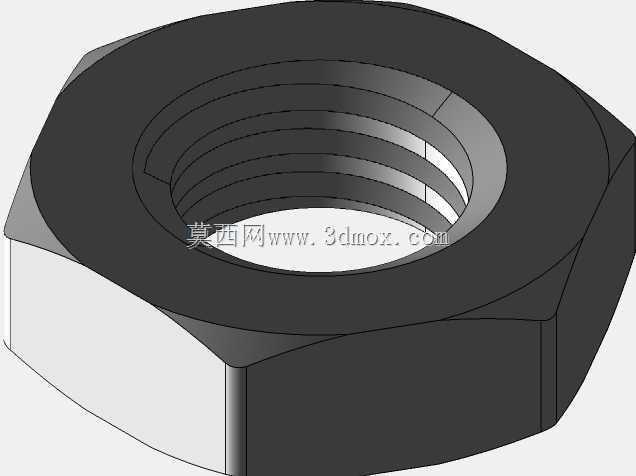

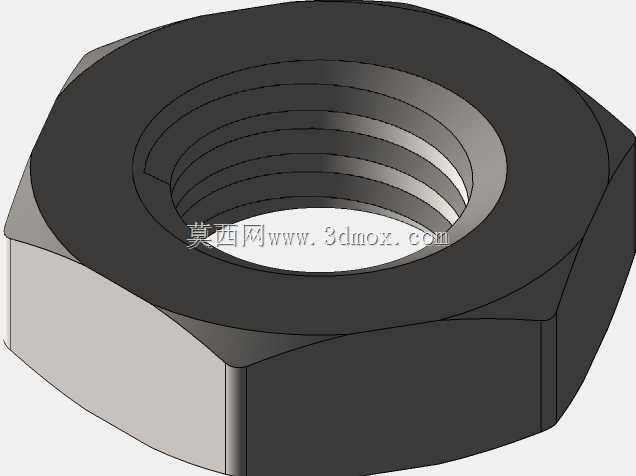

DIN439B标准M8薄型六角锁紧螺母结构

　　在通讯射频设备的装配场景里，这类薄型六角螺母的使用频率远高于常规厚度螺母，毕竟通讯机箱内部、射频连接器组件的安装空间普遍局促，常规厚度螺母往往会挤占相邻元件的排布空间，甚至会和连接器外壳、线缆屏蔽层产生干涉。做结构设计的时候，首先要明确这类螺母的核心定位是副锁紧、空间受限位置的紧固，不是主承力连接的紧固件，所以不能拿普通六角螺母的强度参数去套它的使用边界。从实际装配的角度看，这类螺母的对边尺寸严格遵循DIN439B的标准公差，和常规M8六角螺母的对边尺寸一致，现场装配不需要更换扳手规格，普通的13mm开口扳手、套筒都能直接适配，这点在批量装配的时候能减少工装切换的时间，也能避免现场工人拿错工具导致的棱边打滑、螺母圆角损伤问题。螺纹部分采用的是标准M8粗牙螺纹，螺距1.25mm，和常规公制螺栓、螺柱的螺纹完全兼容，不需要定制配套的连接件，选型的时候只要确认螺纹精度等级匹配就能直接用，这点对于供应链备货来说很友好，不会出现特殊规格零件断供影响装配进度的情况。设计这个三维模型的时候，首先要把六角棱边的倒角做准确，两端面的倒角角度控制在30度，这个倒角不是单纯的工艺美观需求，一方面是装配的时候能快速引导螺纹对准，避免螺纹错牙，另一方面是去除端面的锐边，防止装配的时候刮伤工人手指，也避免锐边划破线缆的绝缘层，这点在通讯设备内部布线的时候尤其重要，很多通讯设备的内部线缆都紧贴结构件排布，任何锐边都可能导致线缆绝缘层破损引发短路故障。

　　螺母的厚度比常规M8六角螺母薄近三分之一，这个厚度设计是经过空间校核的，在射频连接器的安装场景里，很多SMA、BNC连接器的尾部螺纹段长度有限，如果用常规厚度螺母，拧到底之后螺纹啮合长度不足，锁紧力不够，容易在设备运输振动的时候出现松脱，而薄螺母刚好能在有限的螺纹长度上实现有效啮合，同时配合平垫圈或者弹簧垫圈，能满足通讯设备的抗振动要求。做三维建模的时候，要注意螺纹的收尾处理，不能把螺纹直接做到螺母的端面位置，要留出1-2个螺距的收尾退刀空间，这和实际的冷镦、攻丝工艺是匹配的，如果建模的时候把螺纹画到端面，实际生产的时候要么攻丝刀具容易崩损，要么端面处的螺纹牙型不完整，装配的时候会出现卡滞，甚至把配合螺栓的螺纹牙刮坏。

　　另外螺母两端面的平面度公差也要在建模的时候考虑进去，虽然是标准件，但如果端面平面度超差，锁紧的时候会出现偏载，不仅锁紧力达不到设计要求，长期受振动的情况下还容易出现应力集中，导致螺母开裂。在安装边界的校核上，要注意这类薄螺母的锁紧力矩不能照搬常规M8螺母的力矩值，因为厚度更薄，能承受的拧紧力矩更小，一般推荐的拧紧力矩是常规M8螺母的60%左右，如果力矩过大，很容易出现螺母滑牙，甚至六角棱边变形，导致后续无法拆卸。在通讯设备的结构设计里，这类螺母经常用在连接器面板固定、机箱内部接地排安装、屏蔽罩固定这些位置，这些位置的连接载荷不大，但对空间占用、装配便利性要求很高，薄螺母刚好能匹配这些需求。建模的时候还要注意六角部分的棱边倒钝，

　　实际生产中冷镦成型的螺母棱边不会是绝对的尖锐直角，都会有微小的圆角，如果建模的时候做成绝对直角，不仅和实际零件不符，做装配干涉检查的时候还会出现误报，以为和相邻零件有干涉，实际装配的时候是完全没问题的。另外，这类螺母的材质一般选用碳钢镀锌或者不锈钢，不同材质的表面处理不同，建模的时候可以把外观质感区分开，但核心的尺寸参数必须严格遵循标准，不能随意改动对边、厚度、螺纹这些关键尺寸，不然导出的工程图会直接影响生产，或者做装配仿真的时候出现配合错误。很多新手建模的时候容易忽略螺母内孔的倒角，其实内孔两端的倒角是攻丝的时候引导丝锥用的，没有这个倒角的话，攻丝的时候丝锥容易偏心，导致螺纹同轴度超差，装配的时候螺栓会出现歪斜，影响连接的可靠性。在做整机结构排布的时候，要给这类螺母留出足够的扳手操作空间，虽然螺母本身厚度薄，但扳手的活动空间还是要预留至少5mm的余量，不然现场装配的时候扳手放不进去，只能用尖嘴钳拧，不仅锁紧力不够，还很容易拧坏螺母。
