工业无动力滚筒输送辊道结构设计

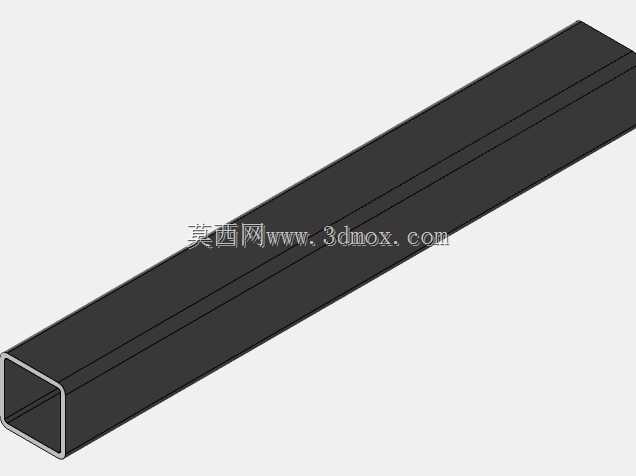

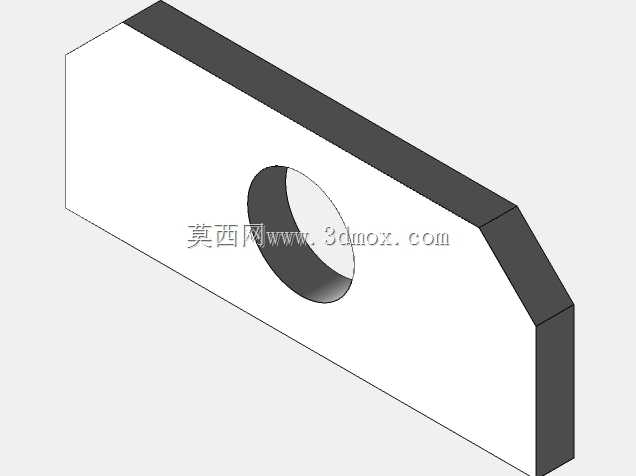

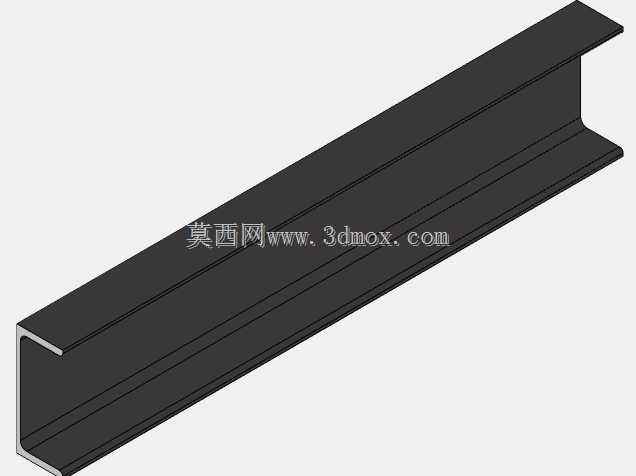

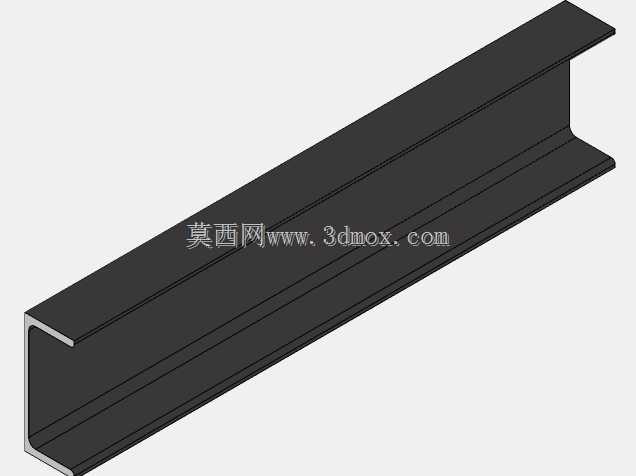

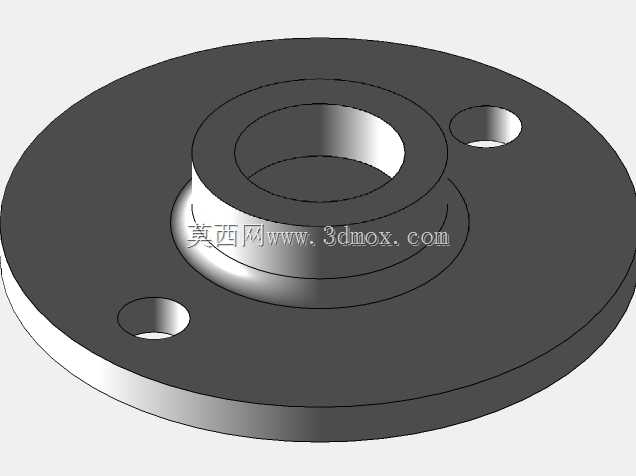

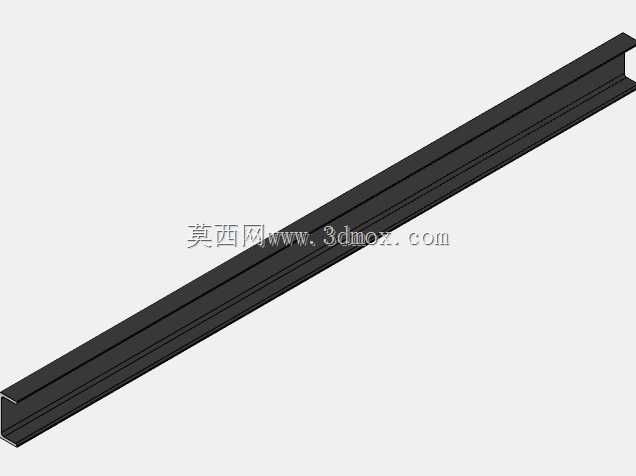

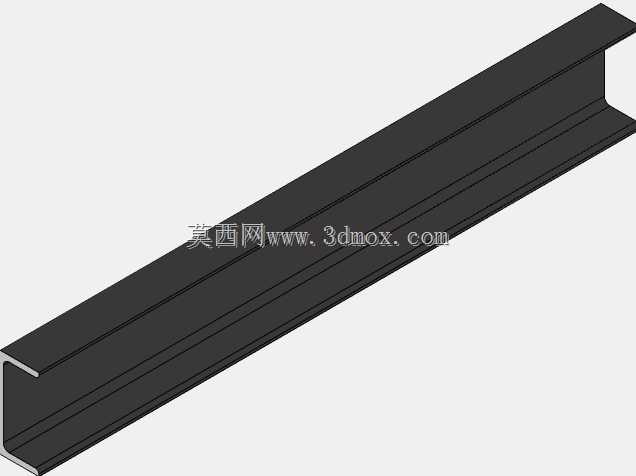

　　这款无动力辊道主要应用在生产车间的工序衔接段、仓储出入库接驳位、包装线末端转运等场景，不需要额外配置驱动单元，完全依靠物料自身重力或者作业人员的推送力完成工件的平面位移，相比带式输送结构，它更适合输送底部刚性平整的箱装工件、金属结构件、工装托盘类载荷，不会出现皮带跑偏、碎屑粘附带面的问题，日常维护只需要定期检查辊筒转动灵活性即可，运维成本远低于动力输送线。从结构设计逻辑来看，这款辊道采用方管焊接作为主框架，四条支腿底部配置可调脚杯，能够适应地面存在30mm以内高度差的安装场景，不需要额外做地面预埋找平，安装时只需要将相邻线体的对接端调整到同一水平面，通过连接板锁付即可完成拼接，单段线体的宽度适配常规400-600mm宽度的托盘载荷，

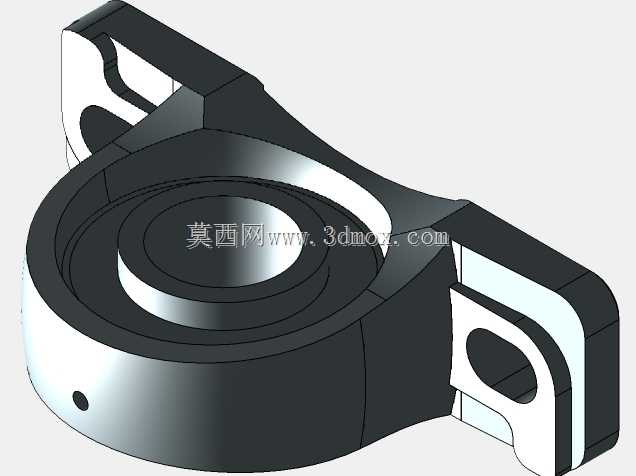

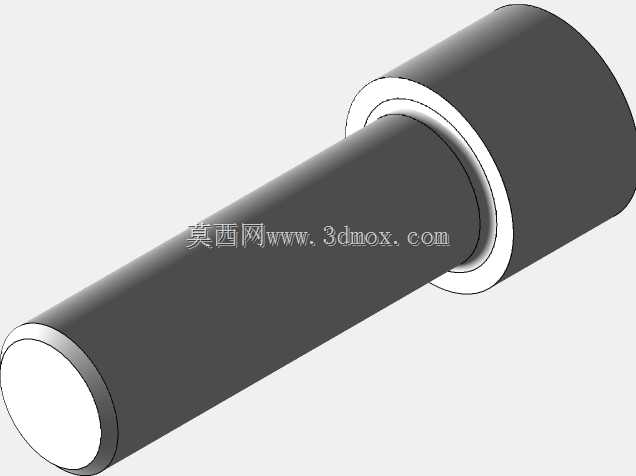

　　辊筒间距设置为100mm，能够保证最小长度200mm的工件在输送过程中不会出现卡滞、倾斜掉落的问题，辊筒本身采用镀锌碳钢材质，轴端通过冲压轴承座内嵌深沟球轴承，转动阻力小，单根辊筒的额定承载可以达到50kg，整段线体的均布载荷能够满足500kg以内的物料输送需求。在细节设计上，辊筒和框架的连接采用快拆式安装座，不需要焊接固定，当某一根辊筒出现轴承卡滞、表面磕碰损伤的时候，只需要向上抬起辊筒就可以从安装座内取出更换，不需要拆解整段线体的框架结构，大幅缩短故障停机的维护时间。支腿和主框架之间设置有横向连接杆，既可以提升整体框架的抗扭刚度，避免推送重载工件时框架出现侧向晃动，也可以作为临时的线缆、气管布设支撑位，

　　方便后续如果需要加装阻挡机构、扫码工位的时候，不用额外在框架上焊接安装支架。从安装边界来看，这款辊道的整体高度可以通过脚杯在700mm到800mm之间调节，能够适配大部分生产作业台、包装台的工作面高度，线体长度方向两端的对接端面预留有标准的连接孔位，可以和同规格的动力辊道、转弯辊道、升降接驳台直接拼接，不需要额外加工转接件。实际使用过程中，这类无动力辊道经常会布置在装配线的末端，用来承接装配完成的成品，作业人员只需要轻轻推动工件，就可以让工件顺着辊道滑动到质检工位或者包装工位，也可以布置在仓储区的货架端头，作为人工拣货之后的临时输送通道，相比人工逐件搬运，能够降低60%以上的短距离搬运作业强度，

　　而且辊筒表面的镀锌层具备一定的防锈能力，即使在仓储区这种偶尔会有地面潮气的环境下，也不会轻易出现锈蚀卡滞的问题。设计的时候特意将支腿的安装位置向内缩进了50mm，避免线体对接的时候支腿和相邻设备的支腿出现位置干涉，同时辊道两侧的框架上预留有T型槽位，可以根据实际生产需求加装侧边导向条、工件阻挡器、到位检测传感器等附件，不需要对主框架进行二次钻孔焊接，能够快速适配不同的生产工艺调整需求。辊筒的端面和框架侧面保持齐平，没有突出的尖锐结构，避免作业人员在沿线体行走的时候被剐蹭受伤，脚杯采用橡胶防滑底座，即使在环氧地坪的车间地面上，也不会因为频繁推送工件出现线体移位的问题，不需要额外打膨胀螺丝固定地面，对于需要经常调整线体布局的柔性生产车间来说，这种无动力辊道的适配性非常强，既可以单独作为短距离输送工位使用，也可以多段拼接成长距离的无动力输送线，甚至可以搭配倾斜支架布置成重力式下滑输送通道，不需要额外消耗能源就可以完成不同高度工位之间的物料输送。
