带式输送机清洁用聚氨酯刮刀结构

　　在矿山、港口、煤炭、砂石骨料这类散料输送工况里，带式输送机的回程带料一直是运维环节绕不开的痛点——黏附在皮带工作面的细料、湿料会随着皮带回转撒落到回程段、托辊、滚筒表面，轻则造成沿线积料需要人工反复清理，增加岗位劳动强度，重则导致托辊结垢偏磨、皮带跑偏撕裂，甚至裹挟硬质颗粒刮伤皮带覆盖层，大幅缩短输送带的整体使用寿命。这款刮刀结构就是针对一级清扫工位的使用需求设计的，安装位置通常选在头部滚筒卸料点的下方切线位置，刚好贴合皮带离开滚筒的工作面，在物料卸出后第一时间刮除黏附在带面的残余料，避免残料进入回程段。

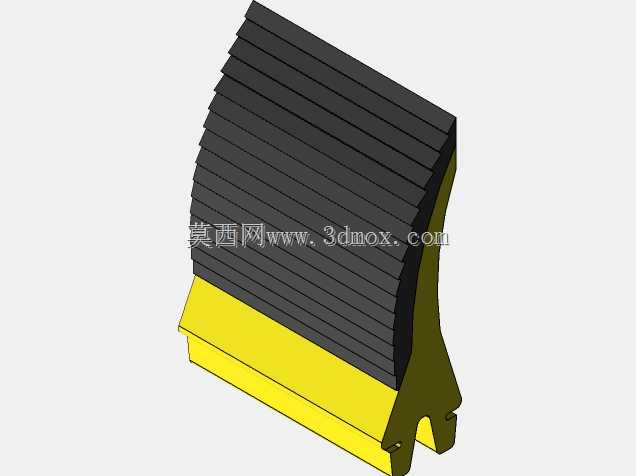

　　从结构组成来看，这款刮刀采用分体式模块化设计，主体的刮料层采用多块叠层的耐磨聚氨酯块拼接而成，每一块聚氨酯刮块都做了等厚度的裁切，叠装后形成连续的刮料接触面，这种叠层设计的优势很明显：单块刮块出现异常磨损或者局部损伤时，可以单独更换对应位置的刮块，不需要整体更换整个刮刀总成，能有效降低备件更换成本；同时聚氨酯材料本身具备适中的硬度与弹性，和皮带表面接触时不会像硬质合金刮刀那样容易刮伤皮带的橡胶覆盖层，即使皮带上存在局部的接头凸起、轻微破损，弹性刮块也能自适应贴合，不会出现卡滞或者刮扯皮带接头的问题。刮块的底部是一体式的金属安装基座，基座做了适配标准清扫器安装架的卡槽结构，卡槽的开口尺寸匹配常用的方管安装横梁，安装时不需要额外做打孔焊接，直接通过压块就能把刮刀基座固定在安装横梁上，安装调整时可以顺着横梁滑动调整刮刀的左右位置，保证整个刮料面完全覆盖皮带的宽度方向，不会出现两侧漏刮的情况。基座和聚氨酯刮块的连接位置做了倾斜的过渡支撑，刮料工作时的受力会顺着倾斜的支撑面传递到安装基座上，避免聚氨酯刮块根部长期受交变应力出现断裂脱落的问题。

　　设计过程中重点考虑了接触压力的自适应匹配，刮料面整体做了微弧的修型，和头部滚筒处的皮带弧形轮廓完全贴合，不会出现中间接触压力过大、两侧压力不足导致的漏料问题；聚氨酯刮块的伸出长度做了冗余设计，随着刮块的正常磨损，只需要调整安装架的张紧机构，就能始终保持刮块和皮带表面的贴合压力在合理区间，不需要频繁更换备件。从安装边界来看，这款刮刀的安装基座卡槽适配常用的100mm规格方管横梁，整体安装高度在调整行程范围内可以适配1200mm到1600mm带宽的带式输送机，刮料面的有效接触宽度比对应带宽的皮带宽出100mm左右，即使皮带运行过程中出现小幅的左右窜动，也能保证整个带面都在刮料覆盖范围内。

　　实际使用场景中，这款刮刀尤其适合输送湿黏物料的工况，比如洗煤厂的精煤输送、砂石生产线的水洗骨料输送、矿山的尾矿干湿料输送，这类工况下物料含水率高，细颗粒容易黏附在带面，普通的硬质刮刀容易因为物料黏结出现刮料间隙，而聚氨酯材质的表面摩擦系数低，湿黏物料不容易黏在刮块上，刮落的物料会直接顺着刮刀的倾斜导流面落入头部卸料斗内，不会在刮刀位置积料。和传统的整体式橡胶刮刀相比，叠层式的聚氨酯刮块耐磨性能是普通橡胶的3-4倍，正常工况下的更换周期可以达到6到8个月，同时因为刮块是独立拼接的，磨损过程中每一块刮块都能独立贴合皮带表面，不会因为整体刮刀的变形出现局部漏刮的问题。设计时也规避了常见的清扫器缺陷：基座的金属部分全部做了喷塑防锈处理，适合井下、露天这类高湿高尘的工况，不会因为长期锈蚀导致刮块无法拆卸更换；刮块和基座的连接位置没有突出的螺栓棱角，不会在运行过程中剐蹭皮带；安装基座的卡槽位置做了防滑齿设计，固定后即使长期受刮料的反冲击力，也不会出现刮刀移位、偏转的问题。

　　在设备选型匹配时，需要注意对应皮带的运行速度，这款刮刀的结构适配最高4m/s的带速，覆盖绝大多数散料输送线的运行速度区间，如果是输送高温物料比如烧结矿、高温熟料的工况，需要更换对应耐高温材质的刮块，常规的聚氨酯刮块适合长期工作温度在80摄氏度以下的工况，超过这个温度区间会加速聚氨酯材料的老化，降低耐磨性能。安装调整时要注意刮刀和皮带的接触角度，通常保持刮料面和皮带运行方向呈15到20度的夹角，这个角度下刮料的阻力最小，刮落的物料也能顺利滑入料斗，不会出现物料卡在刮刀和皮带之间的问题。
