法拉利跑车多功能转向盘结构设计

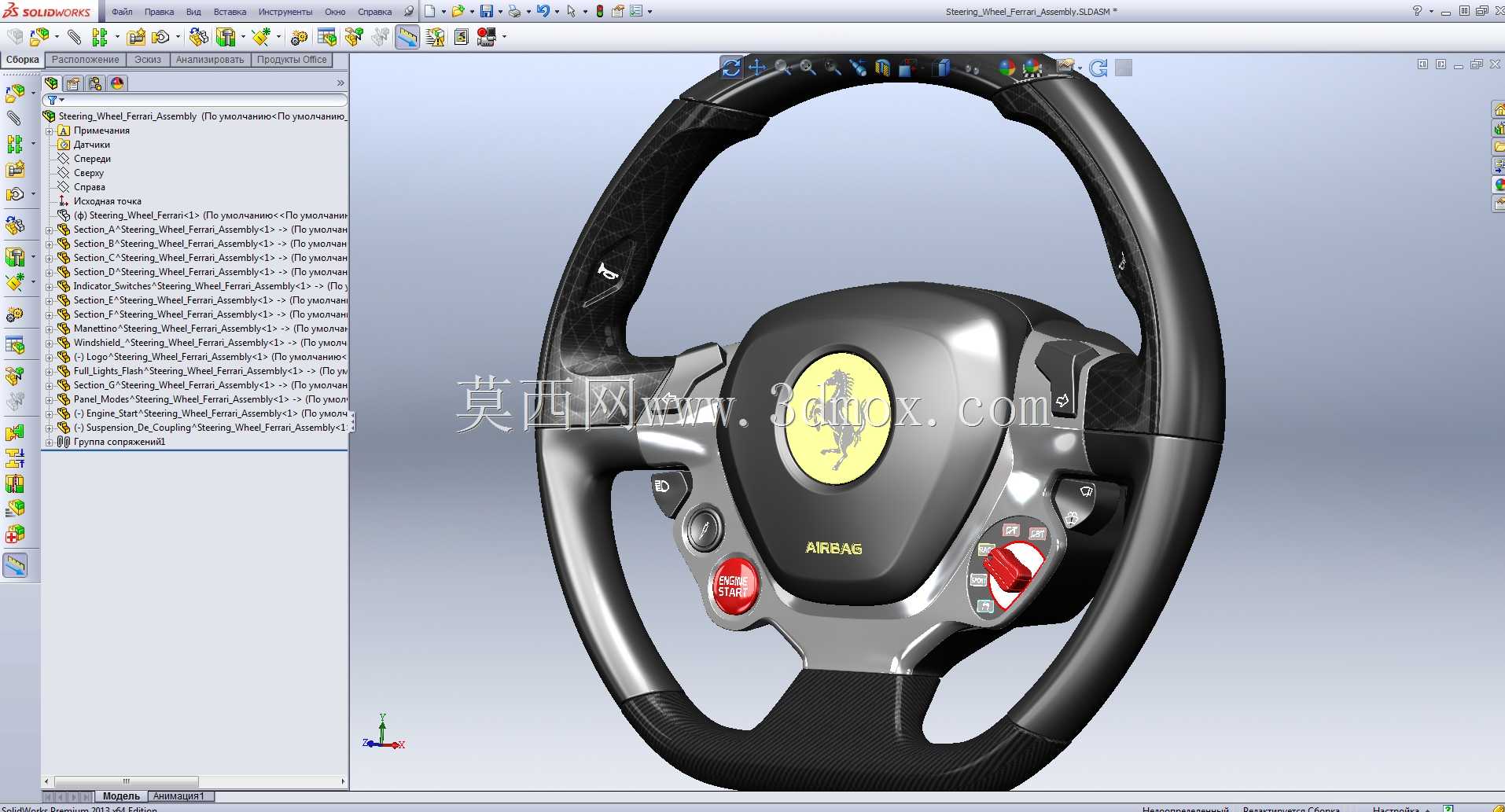

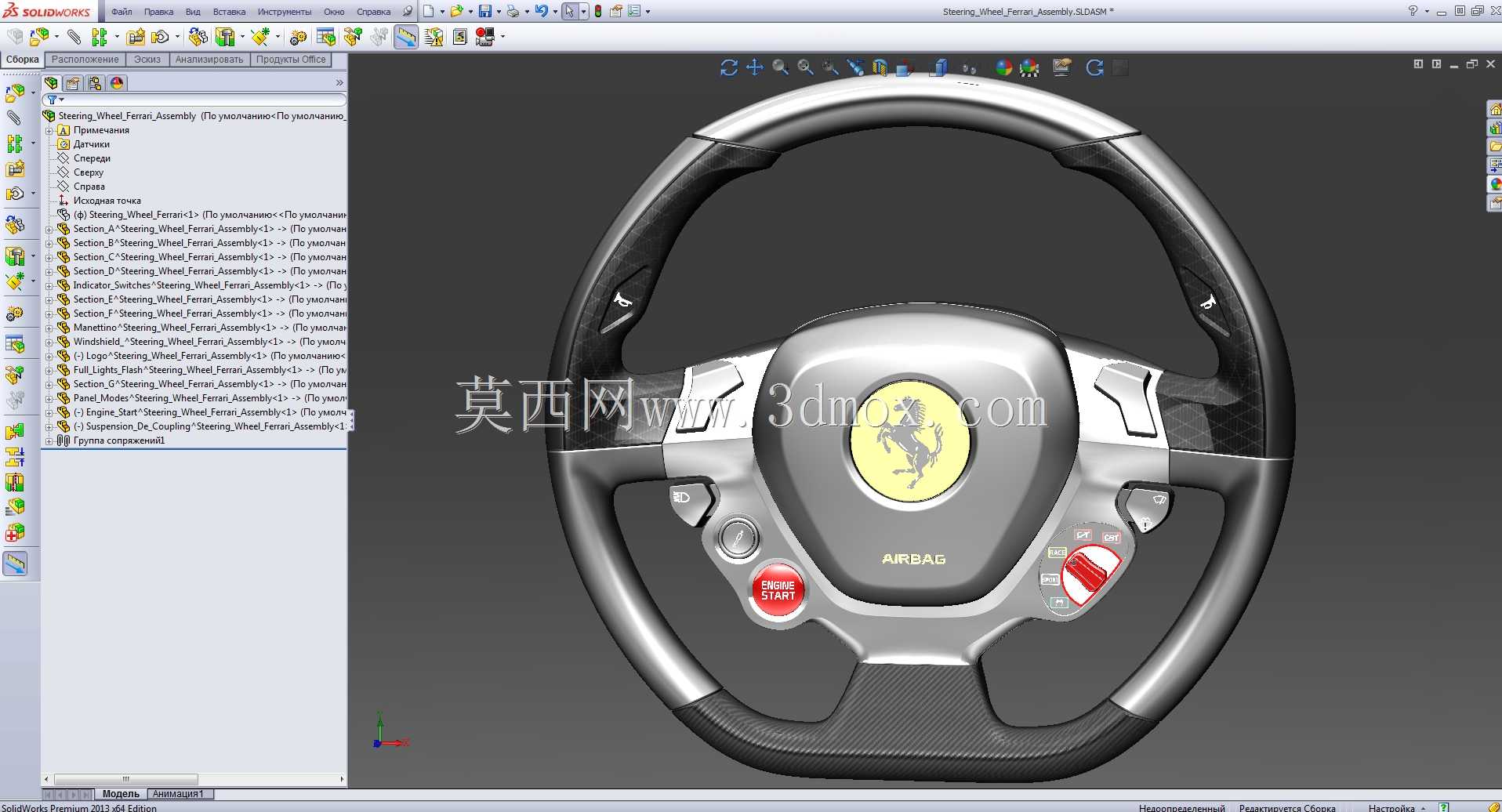

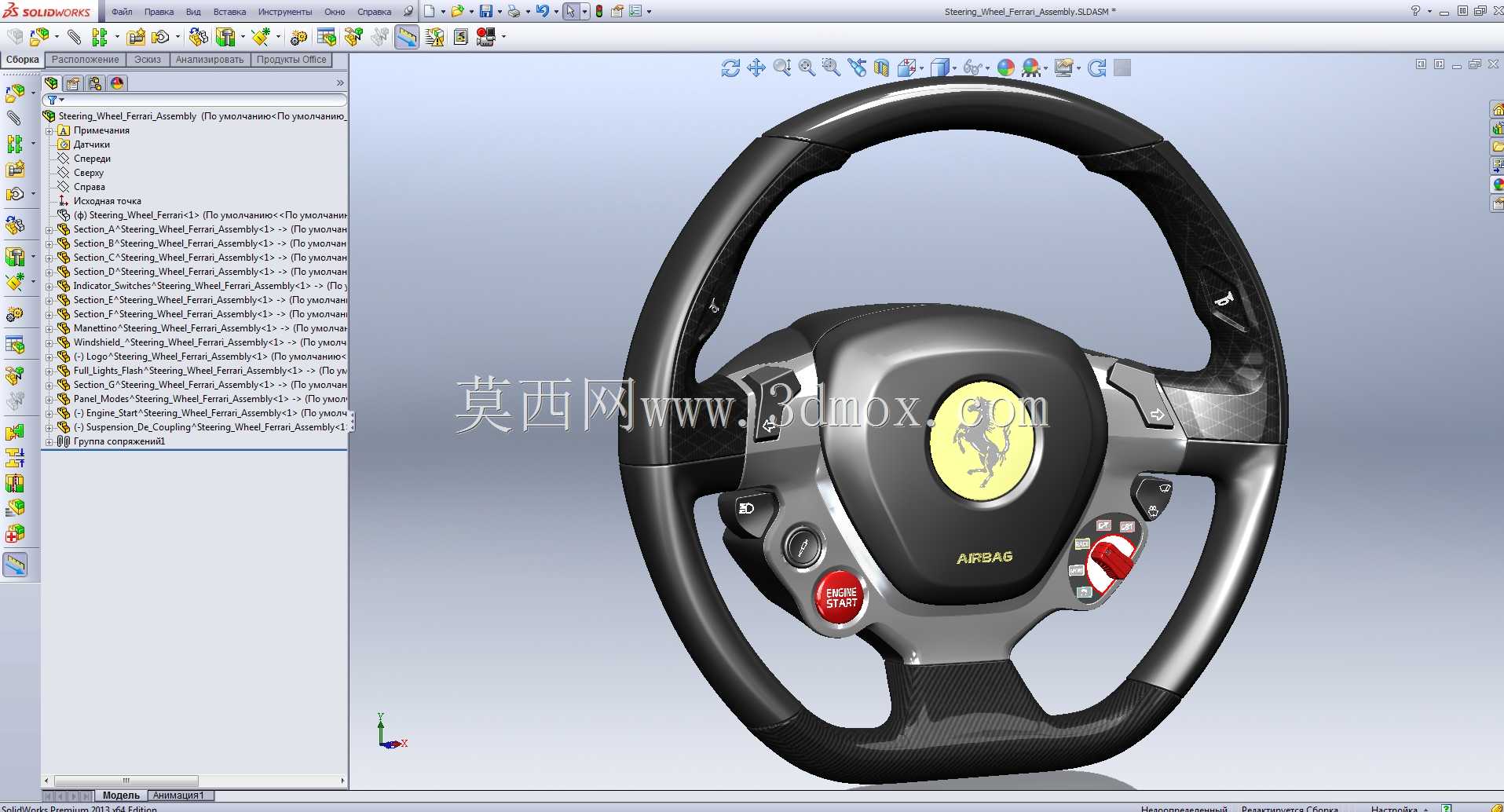

　　在高性能乘用车辆的操控系统开发中，转向盘作为驾驶员与车辆交互最直接的核心部件，其结构设计直接关联驾驶操控精度、安全性能与交互体验，本次呈现的转向盘结构针对高性能跑车的使用场景完成全参数化三维构建，覆盖从外观曲面到内部安装结构的全细节设计。从实际装车场景来看，该转向盘适配中置引擎高性能跑车的驾驶舱布局，安装位置正对驾驶位中轴线，转向柱连接端的花键结构匹配车型专属的转向管柱接口，安装时仅需对准花键齿位推入后锁紧固定螺母即可完成装配，整体安装深度预留了安全气囊模块的弹出空间，转向盘背面与转向柱护罩的间隙控制在8mm，避免转向过程中出现干涉摩擦。转向盘的轮圈采用非等径的人体工程学设计，3点与9点握持位置做了内收的贴合曲面，

　　表面包覆的防滑结构对应日常驾驶中高频握持的区域，轮圈内部的金属骨架采用高强度铝合金压铸成型，骨架截面为工字型结构，在保证12kN径向冲击强度要求的前提下，尽可能降低整体重量，减少转向时的转动惯量，提升操控响应速度。中央区域的安全气囊盖板采用与轮圈风格统一的曲面造型，表面的品牌标识区域做了下沉式嵌装结构，避免标识凸起在气囊弹出时造成额外的飞溅风险，气囊模块的安装点分布在中央基座的四个角位，每个安装点都设计了减震橡胶垫，过滤行驶过程中传递到转向盘的细碎振动。左右两侧的多功能按键区域做了分区布局，左侧区域对应驾驶模式切换、灯光控制功能，右侧区域对应影音控制、蓝牙通话功能，按键的按压行程设计为1.5mm，按压力度控制在3-5N，

　　保证驾驶过程中盲操作时的触感反馈清晰，不会出现误触。轮圈下方的红色启动按键做了凸起的防护圈设计，避免日常转向操作中误碰触发启动，按键周边的标识采用内嵌式激光雕刻工艺，长期使用不会出现磨损脱落。转向盘背面预留了换挡拨片的安装接口，接口位置与转向柱上的拨片固定点完全对齐，拨片的操作行程设计为10mm，触发力度控制在8N，适配高性能车型的快速换挡操作需求。从设计思路层面，整个转向盘的曲面构建从A级曲面开始搭建，先确定中央区域与轮圈的衔接过渡曲面，保证不同材质拼接位置的缝隙均匀度控制在0.3mm以内，再逐步拆分出各个按键、盖板、装饰件的分件结构，每个分件的壁厚控制在2.5-3mm，符合注塑成型的工艺要求，装饰件的卡扣结构全部采用内藏式设计，

　　避免外部可见卡扣痕迹影响整体外观质感。转向盘的整体外径为360mm，属于高性能车型常用的小尺寸转向盘规格，轮圈的握持直径为32mm，适配多数成年男性的手掌握持尺寸，中央基座的厚度为120mm，不会遮挡后方的仪表盘显示区域，保证驾驶过程中驾驶员可以完整读取仪表盘的车速、转速等核心信息。在结构强度校核层面，整个模型的骨架结构已经完成了扭转强度、冲击强度的虚拟仿真验证，轮圈在承受150N·m的扭转力矩时，最大变形量小于0.5mm，满足极端操控场景下的结构强度要求，各个按键的安装柱位都做了加强筋结构，避免频繁按压导致柱位断裂。转向盘上的所有电气接插件都预留了统一的走线槽，线束从中央基座的中心孔位穿出连接到转向柱的线束接口，走线槽内部设计了线束固定卡扣，避免转向过程中线束被拉扯出现接触不良的问题。
