弹簧加载式法兰连接调节阀三维结构设计

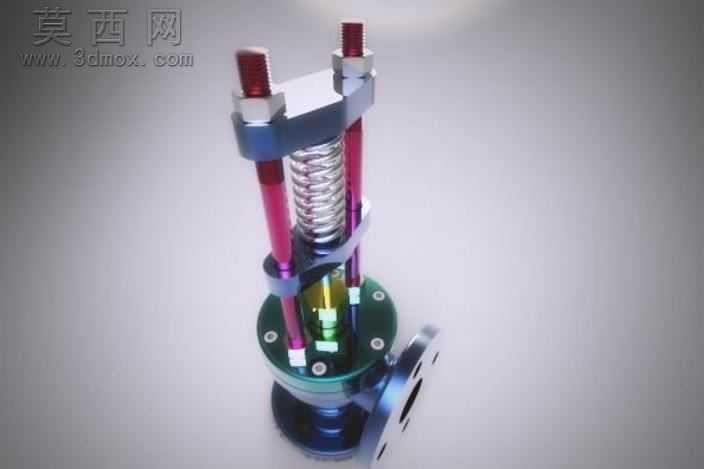

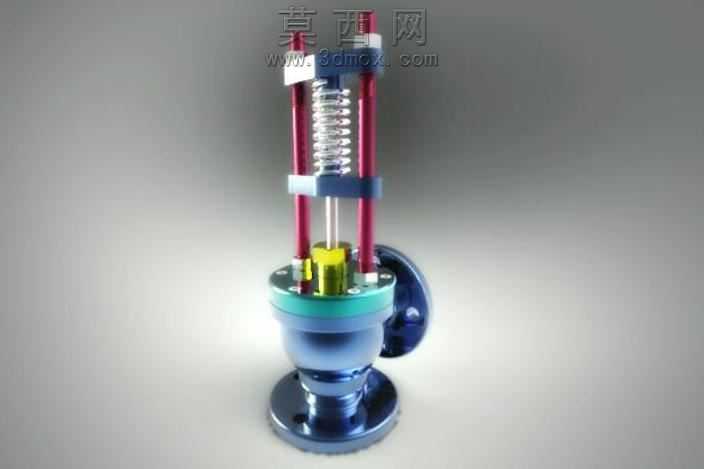

本作品为弹簧加载式法兰连接调节阀的三维建模设计成果，建模过程中严格遵循机械设计规范，对阀门各组成部件进行1:1等比例参数化构建，完整还原了阀门的装配逻辑与功能结构。建模阶段首先梳理阀门的核心组成模块，分别完成底部法兰阀体、中部阀腔密封组件、上部弹簧加载执行机构、阀杆紧固组件的独立建模，再按照实际装配约束完成整体装配，确保各部件的配合公差符合机械加工与装配的实际要求。材质渲染阶段针对不同部件的实际应用材质进行差异化设置：阀体部分采用铸钢金属材质，调整金属粗糙度与反射参数还原铸钢件的哑光金属质感；阀杆与紧固螺栓采用调质不锈钢材质，添加细微的金属拉丝纹理提升真实感；复位弹簧采用弹簧钢材质，还原弹簧表面的镀锌光泽与螺旋结构的光影层次；密封垫片采用聚四氟乙烯材质，设置半哑光的塑料质感与阀体金属材质形成明确区分；上下连接压板采用铝合金阳极氧化材质，添加蓝紫色的氧化膜色彩效果，提升模型的视觉辨识度。结构设计上，该阀门采用法兰侧进底出的流道设计，上部采用双导杆配合中心复位弹簧的加载结构，通过对称布置的两根加长导杆保证阀杆上下动作的同轴度，避免阀杆动作过程中出现卡滞偏磨问题；中心复位弹簧采用等节距圆柱螺旋压缩弹簧设计，预紧力参数经过核算，可在无外部驱动力时带动阀瓣快速复位实现密封切断；导杆与上部压板之间采用锁紧螺母进行行程限位，可通过调整螺母位置改变弹簧预紧力，适配不同工况下的启闭压力要求；阀腔内部设置多层密封结构，在阀瓣与阀座配合面、阀杆穿出位置分别设置软密封件，保证阀门的密封性能满足工业管路的使用要求。渲染阶段采用三点布光方案，主光源从侧上方打亮阀门主体结构，辅助光源补充暗部细节避免出现死黑区域，轮廓光勾勒阀门边缘轮廓提升立体感，背景采用渐变灰色突出金属部件的质感，最终渲染效果清晰展现了阀门的整体结构与各部件的装配关系，可用于阀门产品的结构展示、装配教学以及设计方案验证使用。
