小型游艇肋骨框架结构三维设计

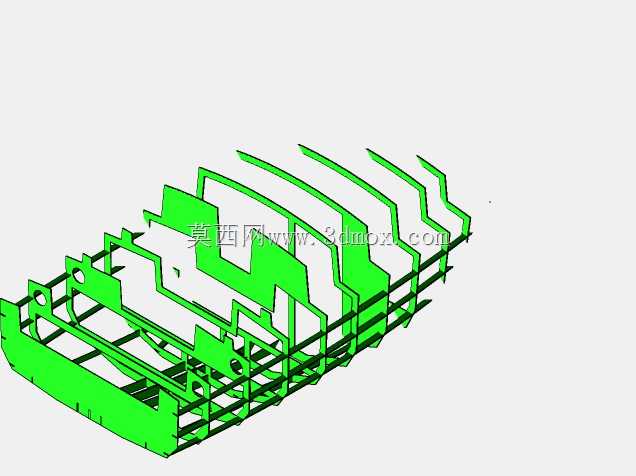

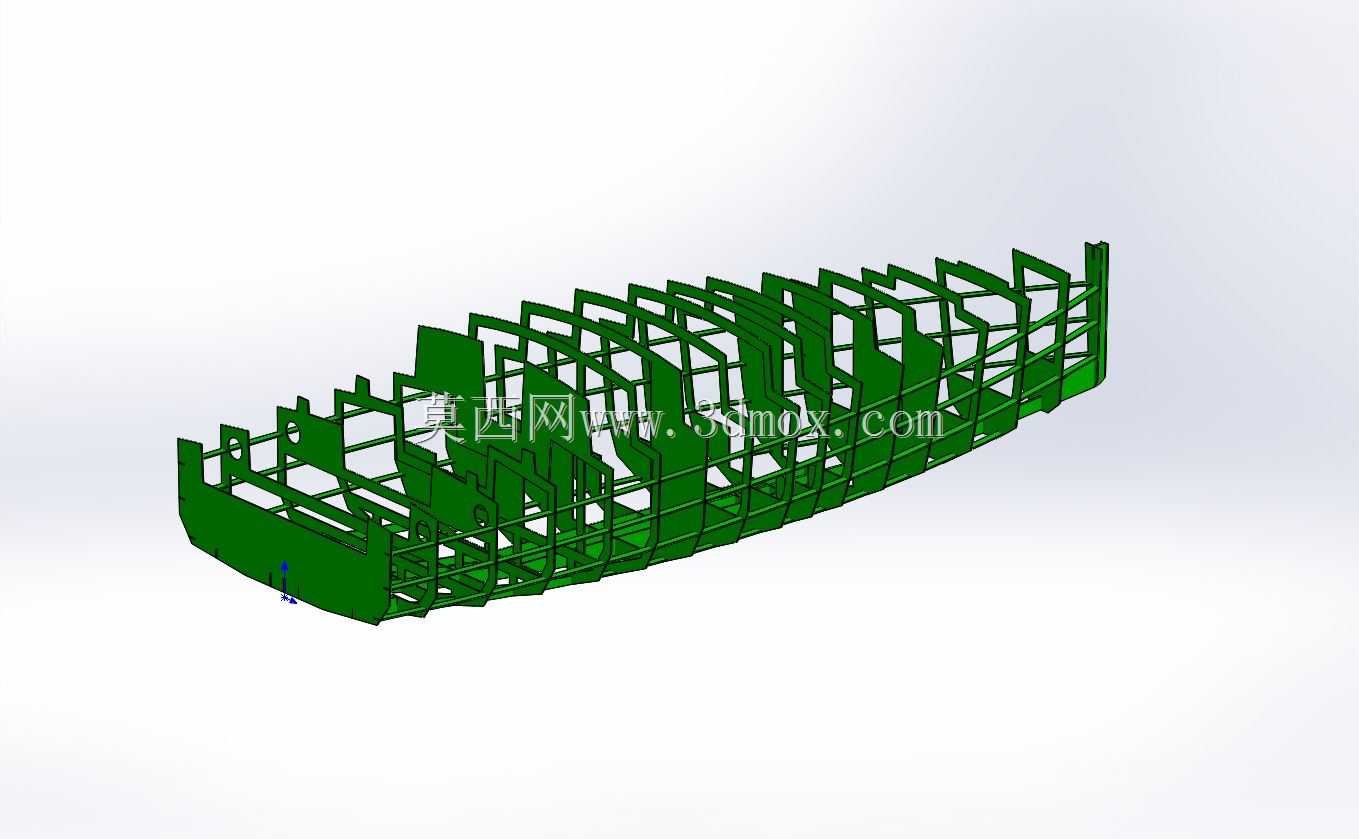

　　这套结构模型呈现的是小型休闲游艇的主船体肋骨框架总成，是整船建造过程中最先落地的核心承载结构，在小型玻璃钢或铝合金游艇的生产环节，这类框架是保证船体线型精度、承载全船载荷的基础构件，不管是船厂的整体模胎搭建，还是DIY自制小艇的施工定位，都需要依托这套框架的尺寸基准来推进后续工序。从实际应用场景来看，这类肋骨框架适配6-8米级的内河及近岸休闲游艇，主要用于私人休闲航行、近岸观光、小型水上作业等场景，框架本身需要承受船体航行时的波浪冲击载荷、上层建筑的静载荷、动力系统的振动载荷，同时还要为船壳板、甲板、内部舱室隔板提供安装定位基准。从功能特性上看，这套框架采用横向肋骨加纵向桁条的组合结构形式，

　　每一档肋骨的线型都严格对应船体的横剖面型值，从船艏到船艉的肋骨弧度逐步变化，船中位置的肋骨弧度最平缓、截面高度最大，用来承担航行时的最大总纵弯曲应力，靠近船艏艉的肋骨曲率逐步加大，截面尺寸相应收窄，匹配艏艉区域的线型收窄需求，同时兼顾结构减重。纵向桁条沿船长方向贯通，将所有横向肋骨连接为整体框架，避免单根肋骨受载时出现局部失稳，同时为船壳板的安装提供连续的支撑点，减少船壳板在波浪冲击下的局部变形量。设计思路上，这套框架优先保证船体线型的还原精度，每一档肋骨的开口位置都提前预留了后续管路、线缆、舱室隔板的安装空间，比如船中区域预留了动力系统的安装基座连接位，舷侧位置预留了舷窗、系缆桩的安装固定点，

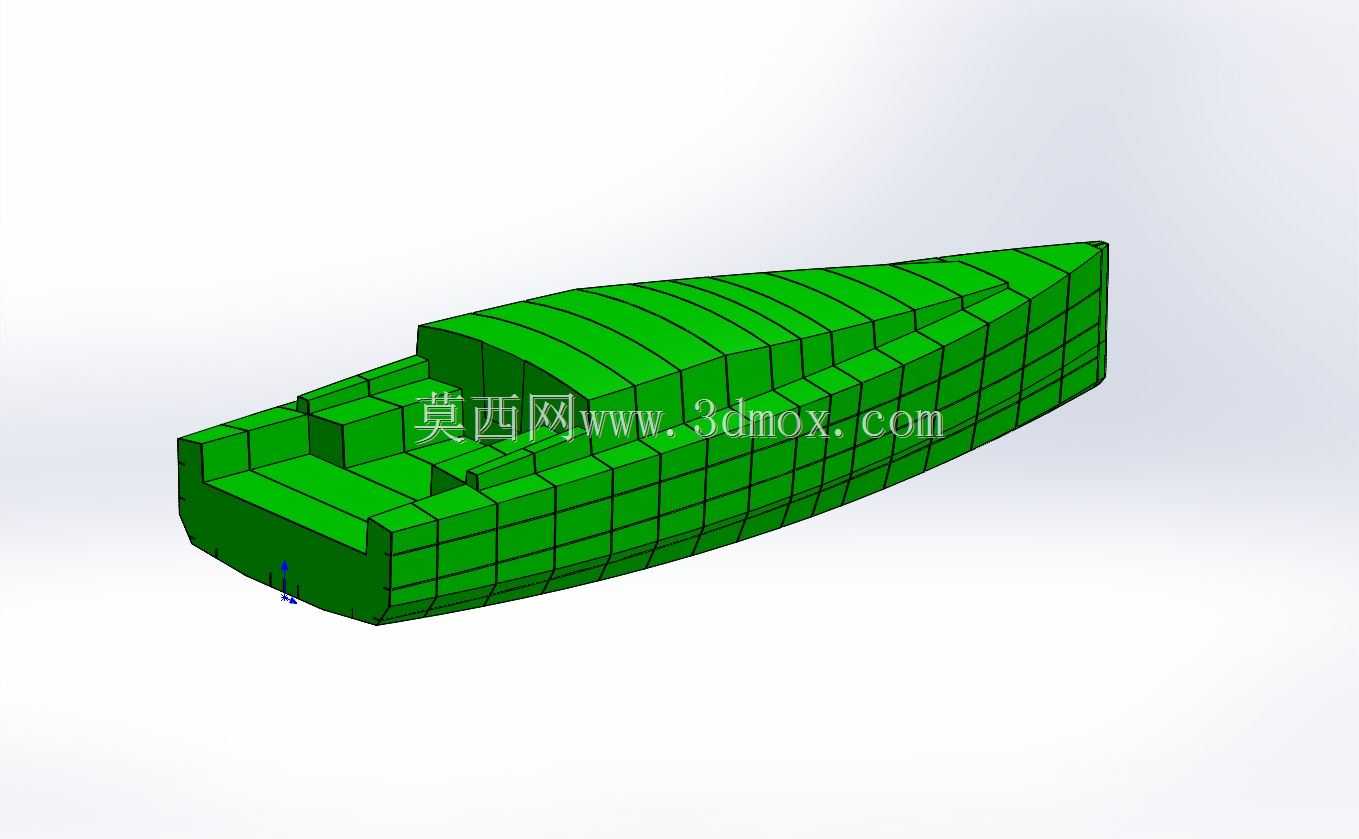

　　肋骨之间的间距按照小型游艇的常规设计规范设置，既不会因为间距过大导致船壳板支撑不足，也不会因为间距过小造成结构冗余、整船重量超标。从安装边界来看，这套框架的底部基准面需要和船台的定位基准完全贴合，框架组装时需要先定位船中位置的主肋骨，拉设船长方向的基准钢丝，再依次向艏艉方向安装其余肋骨，每安装一档都需要校验型值偏差，保证整体框架的线型偏差控制在施工允许范围内，框架的上边缘需要和甲板的下表面型线完全匹配，后续甲板铺设时可以直接贴合在框架上边缘完成固定，舷侧边缘的轮廓则直接对应船壳板的内表面，船壳板铺装时可以直接贴合在肋骨外缘，减少现场修磨的工作量。实际施工过程中，这套框架如果采用铝合金材质制作，肋骨和纵向桁条之间可以采用氩弧焊连接，

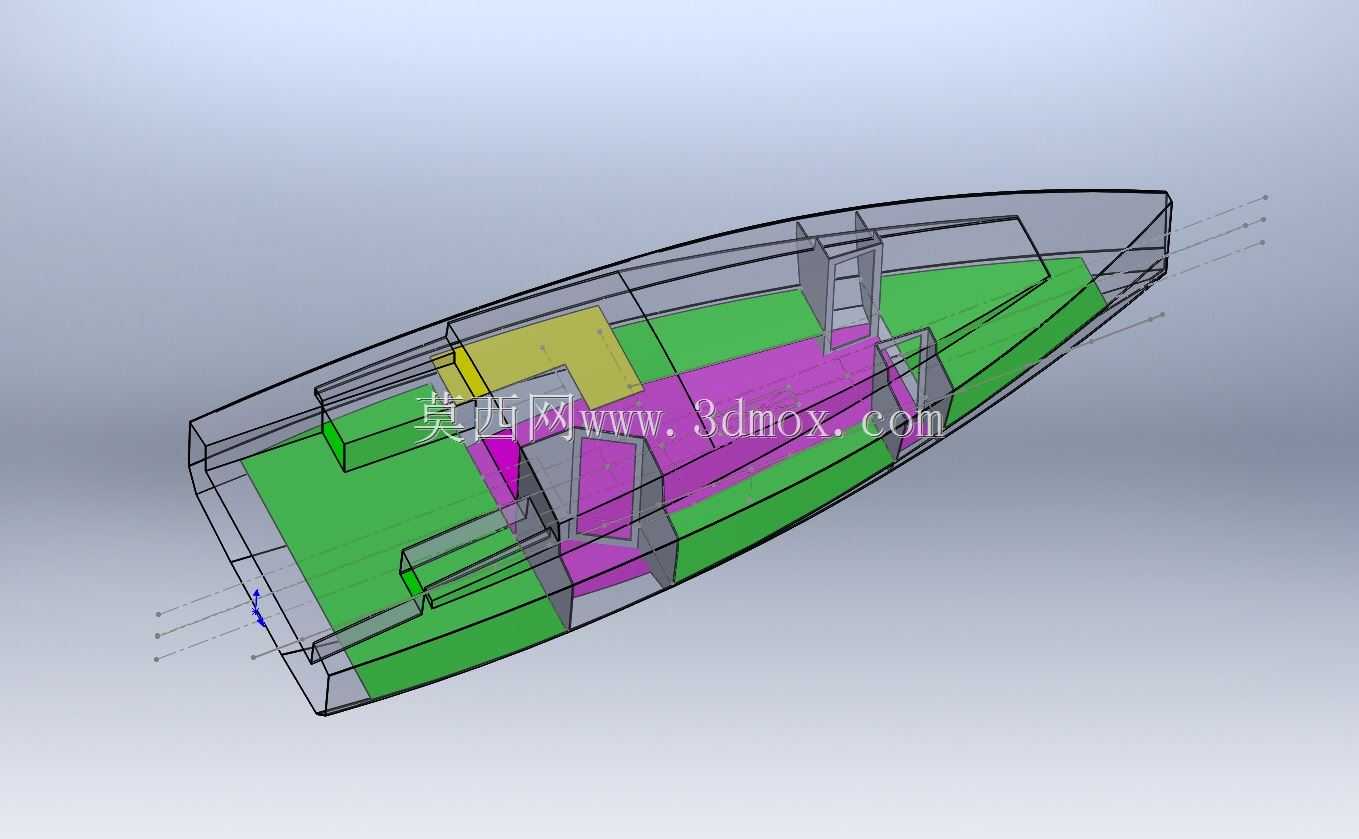

　　焊接时需要对称施焊，避免焊接变形导致整体线型偏移；如果采用木质材料制作，则可以采用环氧树脂粘接加不锈钢螺钉固定的方式，降低施工难度，适合小型船厂或者个人建造场景。框架的结构设计还考虑了后续的舱室划分需求，不同位置的肋骨上预留的凸起和卡槽，可以直接作为舱室隔板的安装位，不需要后续在框架上额外焊接或打孔，减少对框架整体结构强度的破坏。在航行过程中，这套肋骨框架会将船壳板受到的局部波浪冲击载荷分散传递到整个船体结构上，避免局部应力集中导致船壳破损，同时整船的总纵弯曲力矩也会通过肋骨和纵向桁条组成的框架结构承担，保证船体在波浪中航行时不会出现过大的变形，保障航行安全性。另外，框架在船底区域的结构做了局部加强，对应龙骨的安装位置，肋骨在船中纵剖面位置的截面高度更大，和主龙骨连接后形成整船的核心纵向承载结构，承受靠泊时的碰撞载荷、搁浅时的冲击载荷，提升船体的抗损伤能力。舷侧位置的肋骨上预留了护舷材的安装槽，后续安装橡胶护舷时可以直接嵌入固定，不需要额外加装支撑结构，简化后续舾装工序。
