手动负压式吸乳储奶一体化器具设计

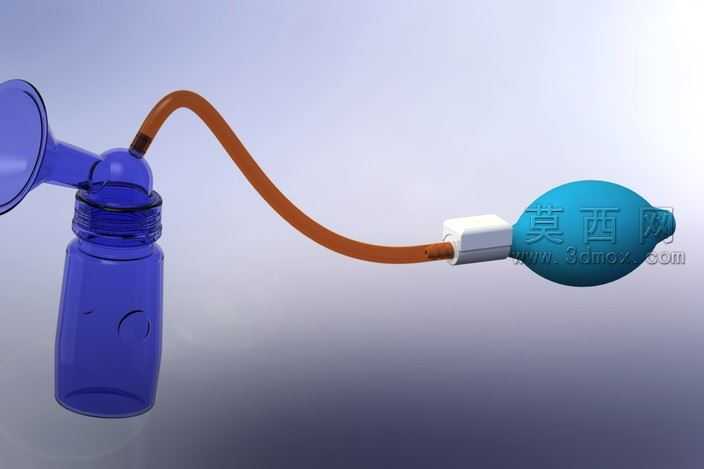

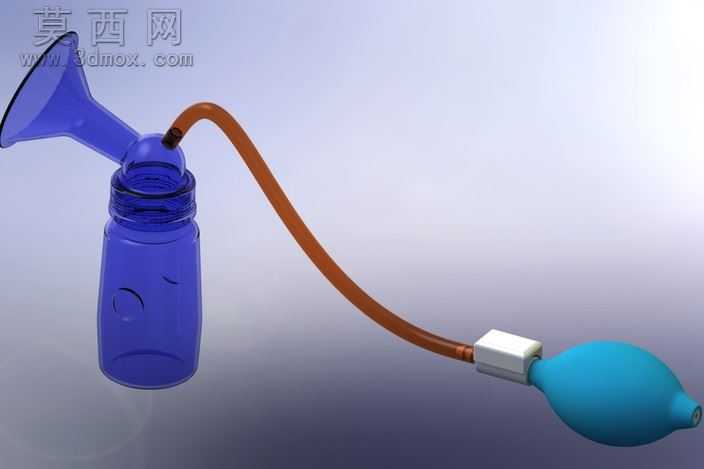

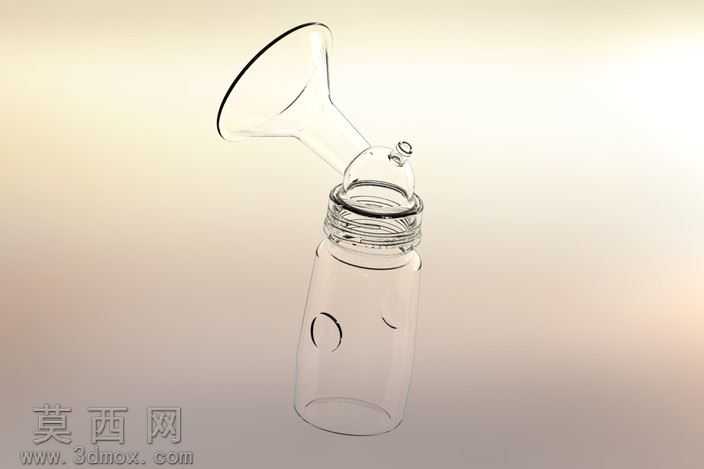

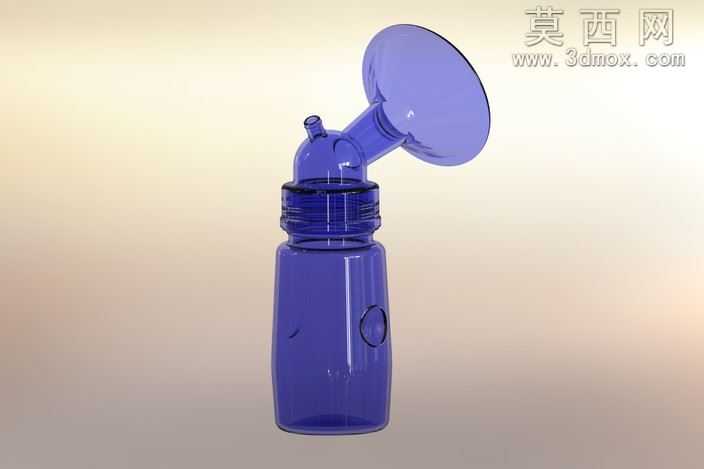

本作品为手动负压式吸乳储奶一体化器具，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先保证各部件装配公差的合理性，所有曲面过渡均做连续顺滑处理，避免出现应力集中的尖锐棱角。模型主体分为四个核心功能模块：首先是贴合人体轮廓的喇叭状吸乳罩，建模时参考人体工学曲面弧度，对罩口边缘做加厚圆角处理，保证接触使用时的贴合度与舒适度，材质设定为食品级高透蓝色硬质塑料，渲染时添加轻微的半透明磨砂质感，还原医用级母婴器具的材质特性；其次是螺纹连接式储奶瓶，瓶身做圆柱形基础造型，侧面设置内凹式防滑握持曲面，瓶口处设计标准外螺纹结构，可与吸乳罩底座实现紧密旋合，瓶身壁厚均匀设定为2mm，既保证结构强度又控制整体重量，渲染时赋予深蓝色半透明PC材质，添加轻微的环境反射效果，清晰展现瓶身内部的空间结构；第三部分是棕色柔性导气管，建模时采用扫掠命令生成弯曲管路，两端分别对接吸乳罩出气口与负压球连接头，管路直径全程保持一致，弯曲弧度做自然过渡处理，避免出现管路弯折堵气的结构问题，材质设定为食品级软质橡胶，渲染时添加哑光柔面质感，还原橡胶管路的柔韧特性；第四部分是手动挤压负压球，球体为椭球形空心结构，一端设置白色硬质塑料连接接头与导气管对接，球体表面做防滑纹理处理，挤压后可自动回弹形成稳定负压，材质设定为高弹性蓝色橡胶，接头部分为白色硬质PP塑料，渲染时区分两种材质的反光度差异，突出结构层次感。整体装配完成后做全局干涉检查，确认所有连接部位无穿模、无错位，各运动部件（负压球挤压形变、螺纹旋合行程）均预留合理活动空间，渲染场景采用浅灰渐变背景，搭配柔和的侧方打光，清晰展现产品的整体造型与各部件的连接关系，完整还原手动吸奶器的结构逻辑与功能特性，可用于产品结构验证、外观展示以及生产开模前的结构参考。
