工业泵房流体输送管路系统三维设计

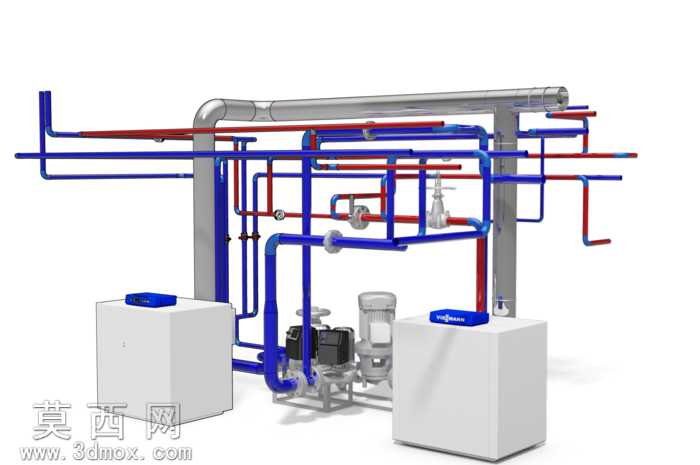

本作品为工业泵房流体输送系统的三维建模设计，整体围绕泵组核心单元完成全流程管线布局搭建。建模阶段采用参数化建模方式，先完成两台核心泵体的结构还原，精准复刻泵体的基座轮廓、电机壳体、进出水口的法兰接口结构，保证各部件的装配公差符合实际工业安装标准。管路部分区分冷热介质输送路径，以红蓝两色材质区分不同属性的管线，建模时严格遵循管路排布的工艺规范，横平竖直的走向同时预留出阀门安装、设备检修的操作空间，弯头、三通等管路连接件的曲率半径、接口尺寸均匹配对应管径的工业标准。场景内的两个方形储液箱体采用哑光白色非金属材质，表面做轻微的磨砂质感处理，还原工业储液设备的真实外观；金属管路部分分别赋予亮面不锈钢与哑光喷涂金属材质，蓝色管线模拟防腐涂层质感，红色管线做亮色警示涂装处理，阀门的手轮、阀体、密封件分别赋予对应材质，金属部件添加轻微的环境反射效果，提升整体渲染真实感。设计过程中优先考虑系统的功能性实现，泵组与储液箱的位置排布缩短了主管路的输送长度，减少流体输送过程中的压损，多支路管线的布局预留了后续扩展接口，管路上的压力表、控制阀门的位置均设置在便于人员操作查看的高度。渲染阶段采用柔和的工业场景布光，避免金属管路产生过强的反光干扰结构展示，整体视角选择斜向俯视角度，能够完整呈现整个泵房系统的管路走向、设备布局与部件连接关系，所有部件的装配关系清晰可见，无结构穿模、错位问题，完整还原了工业流体输送泵房的实际构造与布局逻辑，可用于相关系统的方案展示、安装指导与工艺讲解使用。
