模具用圆柱柄连接传动结构

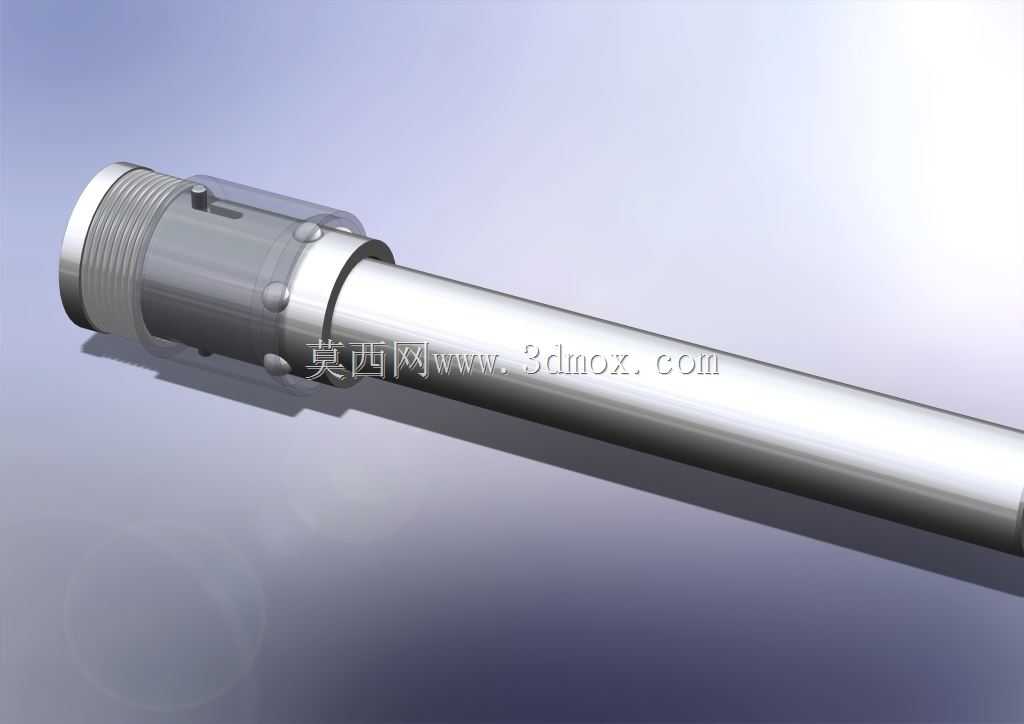

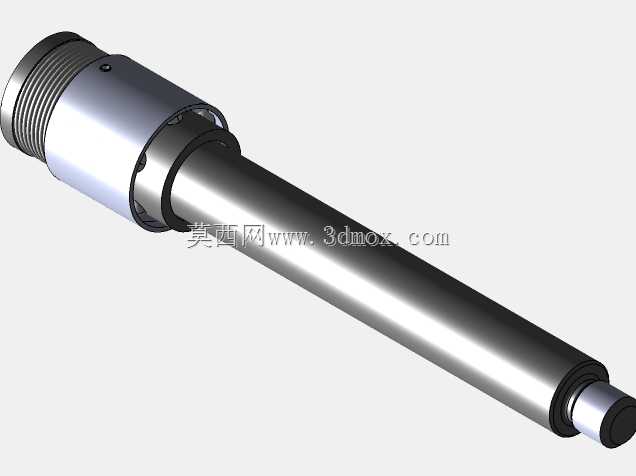

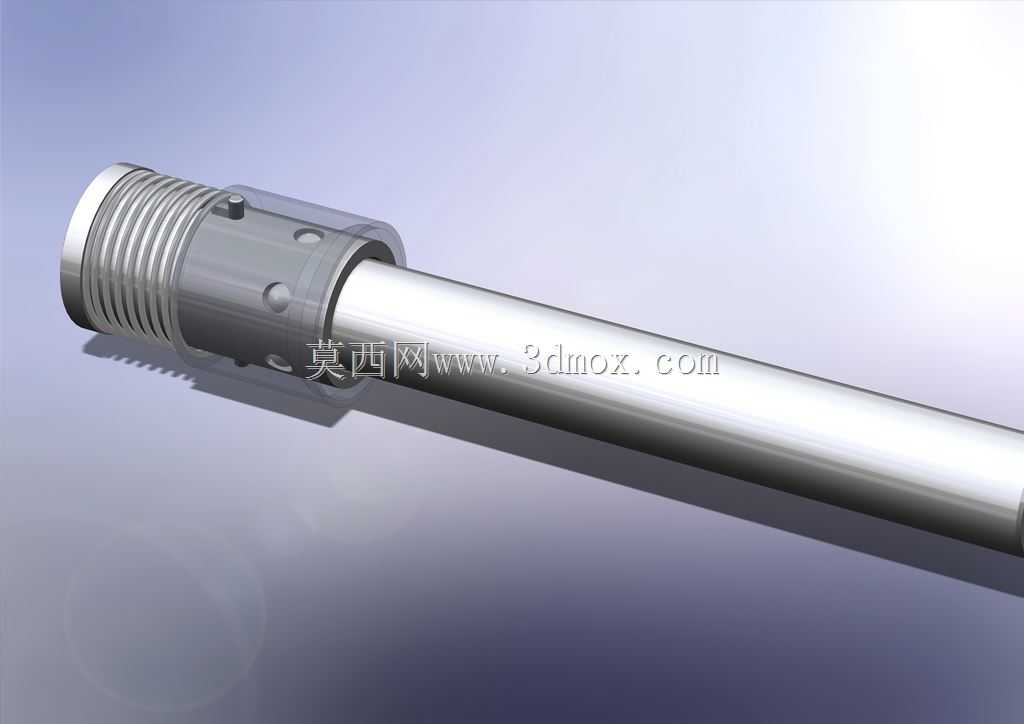

　　这套圆柱柄结构主要应用于冲压模具、注塑模具的模架传动连接环节，也可适配各类工装夹具的动力传递工位，在连续模、复合模的导正、顶出、侧抽芯机构中都能见到这类结构的身影，作为动力输入端与执行端的中间连接载体，它承担着扭矩传递、轴向定位、运动导向的多重作用，是模具动作执行链路里不可缺少的基础零件。从结构设计来看，该圆柱柄采用分段式阶梯轴构型，左端加工有连续外螺纹段，用于和驱动端的调节螺母、锁紧套配合，实现轴向位置的微调与锁止，避免设备运行过程中出现轴向窜动影响加工精度；螺纹段旁侧设置有径向定位销孔，装配时可打入圆柱销完成周向固定，杜绝扭矩传递过程中柄体与连接套之间出现相对转动，保障动力传输的稳定性。中间段为带径向凹点的连接套筒结构，

　　这些凹点并非工艺瑕疵，而是专门设计的快装卡位结构，和配套连接套内部的弹性钢珠配合时，可实现柄体的快速插拔与锁止，大幅缩短模具换型、工装调整的装配时间，适配多工位快速换模的生产需求；套筒与光轴段的衔接处做了圆角过渡处理，避免应力集中导致的轴肩断裂问题，经过调质处理的基材在这个位置的抗疲劳强度可满足连续百万次往复动作的使用要求。右侧的长光轴段为主要的导向与承载段，表面粗糙度控制在Ra0.8以内，和配套的导套、直线轴承配合时可实现顺畅的轴向滑动，轴身的圆柱度公差控制在0.01mm范围内，保障往复运动过程中不会出现卡滞、偏磨的问题。从安装边界来看，该圆柱柄的最大外径位于中间套筒段，装配时需预留对应直径的安装过孔，

　　光轴段的长度可根据模具的开模行程、顶出行程做适配选型，左端螺纹段的旋合长度需至少达到螺纹公称直径的1.2倍，才能保障锁紧后的连接强度，径向销孔的位置需与连接套的销孔完全对正，打入销钉后需保证销钉两端不突出套筒外圆面，避免运动过程中与周边零部件发生干涉。在实际工况中，这类圆柱柄常和复位杆、顶针板、侧抽芯滑块配合使用，当模具完成开模动作后，注塑机的顶出杆推动圆柱柄轴向移动，带动顶针板将成型后的产品从模腔中顶出，合模时圆柱柄在复位弹簧的作用下回到初始位置，为下一次注塑循环做好准备；在冲压模具的送料机构中，这类圆柱柄也可作为送料杆的连接载体，将冲床滑块的往复动力传递到送料辊上，实现带料的步进送料，其稳定的传动特性可保障送料步距的精度，

　　避免出现送料不到位导致的产品报废问题。设计这类结构时，首先要核算实际工况下的最大传递扭矩，根据扭矩值选择合适的轴径与基材牌号，常规工况下选用45号钢调质处理即可满足强度要求，若应用在高速冲压、高负载注塑的工况下，则需更换为40Cr材质并做表面淬火处理，提升轴身的耐磨性与抗扭强度；其次要严格控制各段的同轴度公差，尤其是螺纹段、套筒段、光轴段的同轴度需控制在0.02mm以内，否则装配后会出现运动卡滞、磨损加快的问题，严重时甚至会出现轴体断裂的故障；另外还要考虑润滑结构的设计，在配套导套的位置需预留油槽，定期加注润滑脂降低运动副的摩擦阻力，延长零件的使用寿命。
