适配8-12mm薄板的凸轮式夹紧离合装置

　　在薄板类物料的输送、定位、临时锁紧工位中，这类适配8-12mm厚度板材的离合夹紧装置是非常实用的执行部件，很多自动化生产线的薄板上料、裁切辅助定位、工装板临时锁止场景里，都能见到这类结构的身影。不同于常规的螺纹夹紧或者气缸压合结构，这款离合装置采用凸轮自锁的机械原理，不需要额外提供气源或者液压动力，仅靠手动扳动上部的压杆就能完成锁紧与释放动作，在无动力辅助的工装工位、户外临时作业夹具、小型输送线的止停机构上适配性极强。

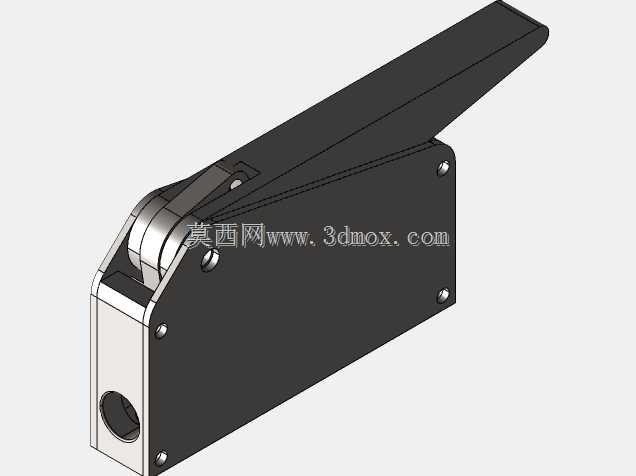

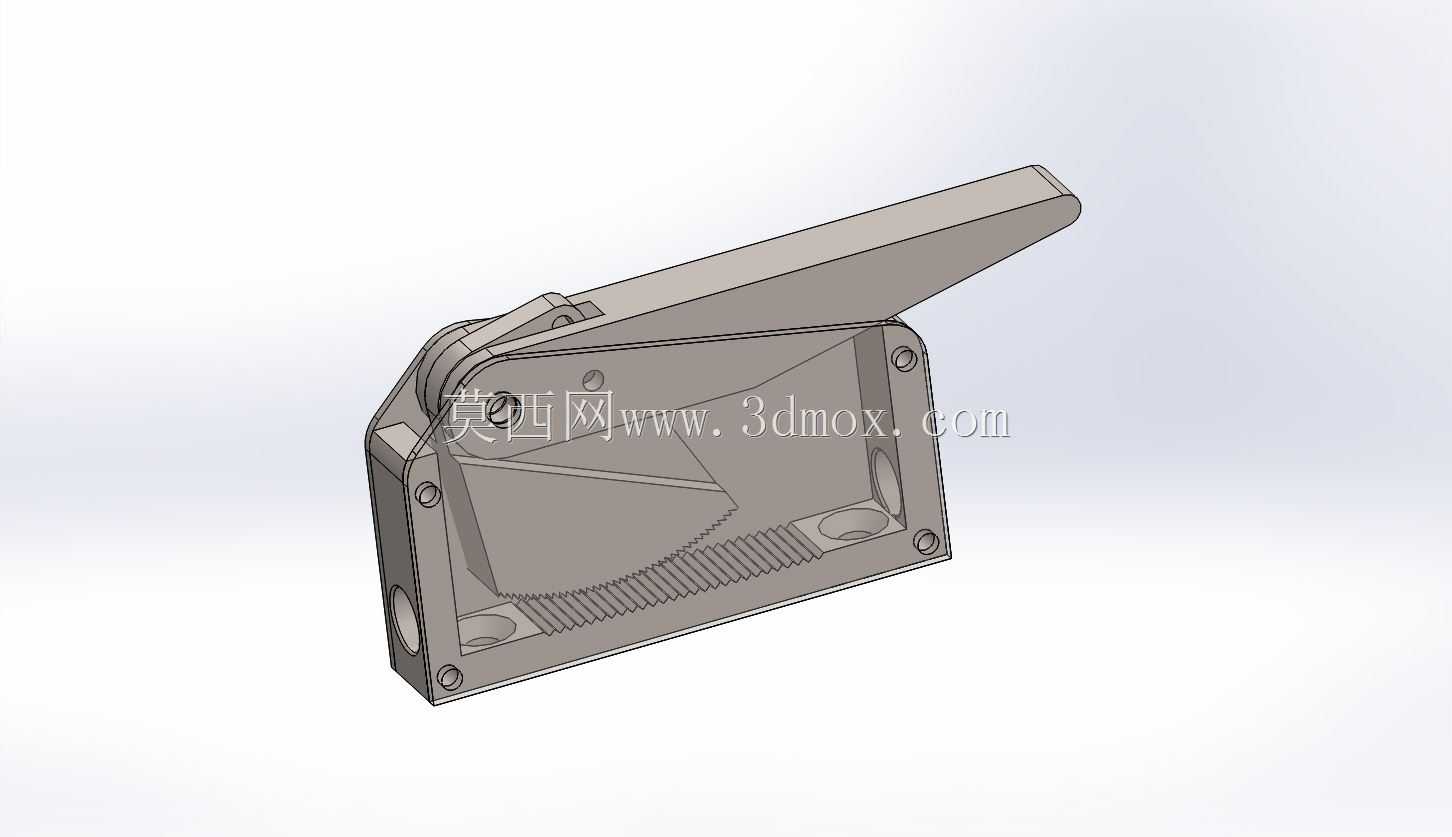

　　从结构设计逻辑来看，整个装置的壳体采用一体化铣削成型的基座设计，基座上预留了四个沉头安装孔，安装时可以直接通过内六角螺栓将整个机构固定在工装台面或者设备机架上，安装孔的位置公差控制在±0.1mm范围内，能保证安装后压合面与基准面的平行度，避免薄板夹紧后出现翘边、压合受力不均的问题。基座内部集成了带齿纹的滑动压块，压块的齿面做了45度斜角的防滑处理，当压下上部的操作杆时，内部的偏心凸轮会推动滑动压块向基座的固定挡边侧移动，直接将插入间隙内的薄板压紧在挡边上，凸轮的偏心行程刚好覆盖8-12mm的板材厚度区间，不需要额外调整压块行程，只要板材厚度落在这个范围内，扳动压杆到锁止位置就能自动完成锁紧，凸轮的自锁角设计在7度以内，即便受到板材方向的反向冲击力，机构也不会自行松脱，可靠性远高于普通的摩擦式夹紧结构。

　　实际应用中，这类离合装置常被用在小型帆船的帆索固定、生产线薄板物料的临时挡停、工装夹具的快速压紧环节，比如在广告喷绘行业的薄板送料架上，多个这类离合器并排安装，可以根据板材宽度调整安装位置，扳动压杆就能快速锁定板材边缘，不需要逐个拧动紧固螺丝，操作效率比传统螺纹夹紧结构高60%以上。在设计细节上，操作杆的长度做了人机工程优化，扳动时的操作力控制在15N以内，操作人员单指就能完成锁紧和释放动作，长时间重复操作也不会产生明显的疲劳感。压块与基座之间采用燕尾槽导向结构，导向间隙控制在0.05mm以内，长期反复使用也不会出现压块偏斜、卡滞的问题，滑动接触面做了渗碳硬化处理，表面硬度达到HRC45-50，即便频繁夹紧带毛刺的金属薄板，也不会出现压块磨损过快、锁紧力下降的问题。

　　从安装边界来看，整个装置的外形轮廓方正，没有外凸的易干涉结构，基座底部做了0.5mm的退刀槽设计，安装时即便安装面存在轻微的平面度误差，也能保证整个机构贴合安装面，不会出现安装翘起的问题。固定挡边的高度为15mm，刚好能覆盖12mm厚度板材的整个侧面，压合时的受力点位于板材厚度方向的中心位置，不会因为受力点偏上或者偏下导致板材局部变形。装置的释放动作也非常干脆，向上扳起操作杆时，凸轮会带动压块快速回退2mm的间隙，板材可以直接从插口抽出，不需要额外撬动或者拉扯，在需要频繁上下料的工位上，这个间隙设计能有效避免板材抽出时刮蹭压块齿面，延长齿面的防滑使用寿命。

　　不同于电动或者气动的夹紧机构，这款纯机械结构的离合装置不需要布设管线，也不需要配套的控制元件，单独安装就能使用，在一些没有气源、电源的野外作业场景，或者需要简化设备结构的低成本工装项目里，这类结构的优势非常明显。设计时还考虑了不同使用环境的适配性，整个壳体的外露边都做了R2的圆角处理，没有尖锐的毛刺棱角，操作时不会划伤操作人员的手部，内部的凸轮转轴采用不锈钢销轴，配合自润滑衬套，长期使用不需要加注润滑油也能保持动作顺畅，在多粉尘的车间环境下，基座的滑动槽端部做了防尘挡边，能阻挡大部分切削粉尘、木屑进入滑动间隙，减少卡滞故障的发生概率。
