双座小型休闲游艇结构设计方案

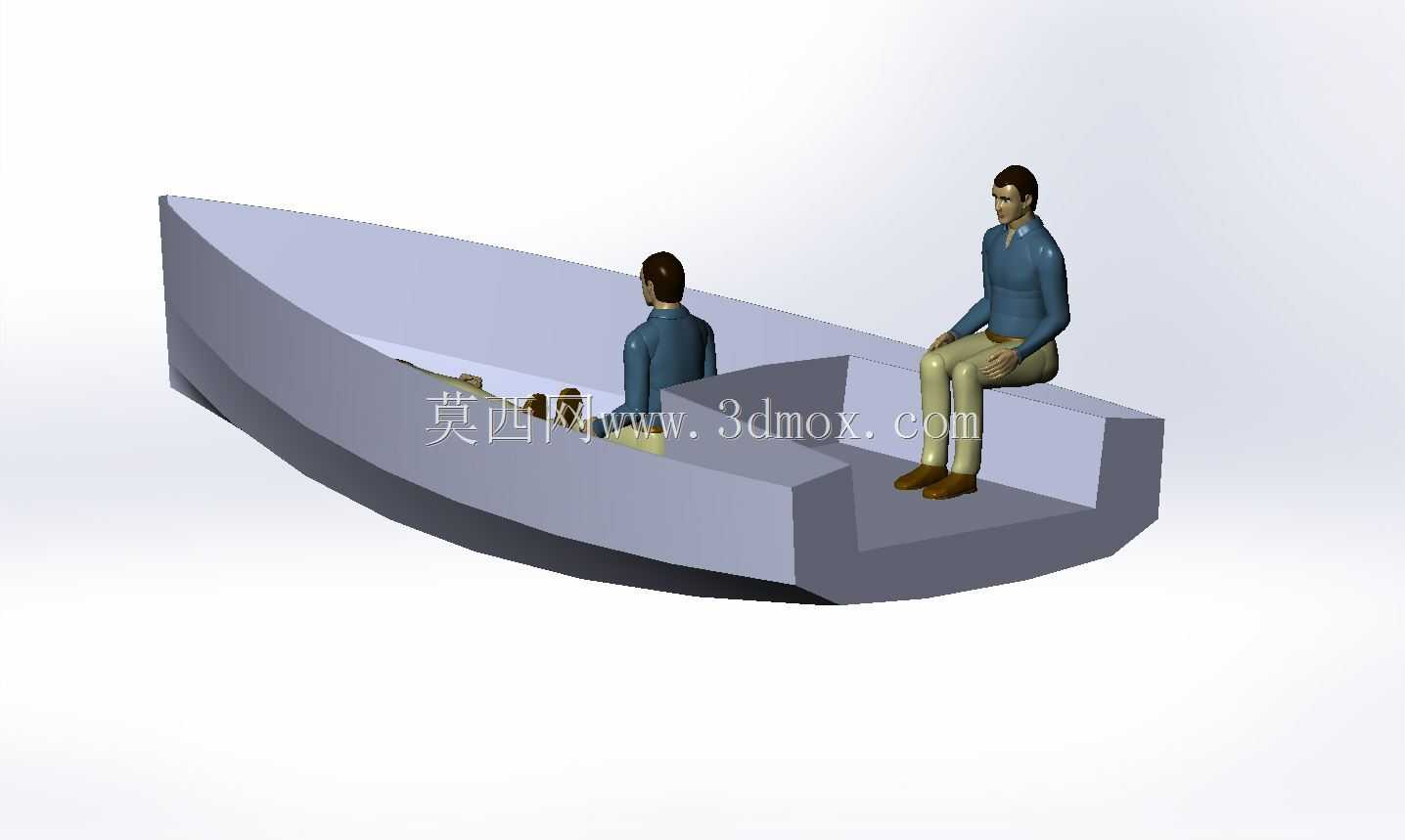

　　这款双座小型休闲艇的设计，最初是面向近岸浅水区休闲出行、静水水域垂钓体验的场景做的结构方案，整体船体采用V型艏部搭配方艉的构型，在低速航行状态下能有效破开表层水面紊流，减少船体航行时的晃动感，同时方艉结构也方便后续外挂小型舷外机的安装固定，预留的安装平面做了加厚处理，能适配市面上多数3-6马力的小型舷外机固定支架，不需要额外做结构补强。从乘坐布局来看，两个乘员位采用前后错位排布，前座乘员的脚部预留了足够的伸展空间，不会和后座的操控区域产生干涉，座舱内部的坐面做了1.5度的内倾角度，在船体小幅侧倾时能给乘员提供足够的支撑，避免侧滑风险，座舱边缘的挡水边高度做了80mm的凸起，能阻挡航行时溅起的水花进入座舱内部，减少舱内积水的概率。

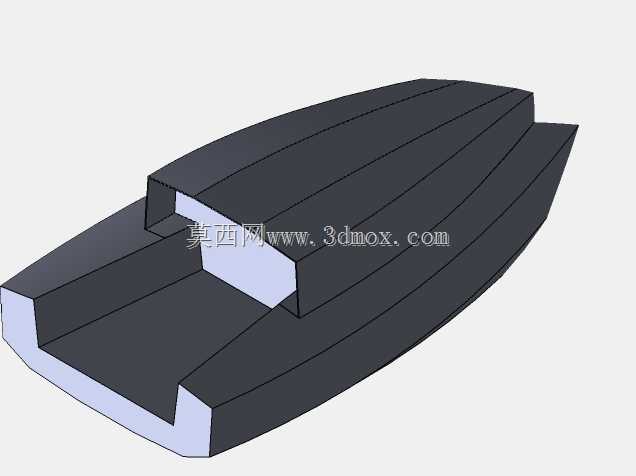

　　船体的主尺度设计上，总长控制在2.8米，型宽1.1米，型深0.45米，空载吃水深度仅0.12米，这个尺寸边界能保证小艇可以轻松放置在多数家用SUV的车顶架上运输，也能适配普通小型拖车的装载尺寸，不需要特殊的运输资质就能完成跨水域转运。船体外壳的壁厚设计采用渐变厚度方案，艏部受水流冲击的区域壁厚设置为8mm，向船艉方向逐步过渡到5mm，在保证结构强度的前提下尽可能控制整体重量，单人就能完成短距离的拖移搬运。从结构设计的细节来看，船体内部设置了两道横向舱壁，将船体分隔成艏部浮力舱、中部座舱、艉部设备舱三个独立舱室，艏部浮力舱做了密封处理，即使座舱意外进水，也能提供足够的储备浮力保证船体不会沉没，艉部设备舱预留了蓄电池、

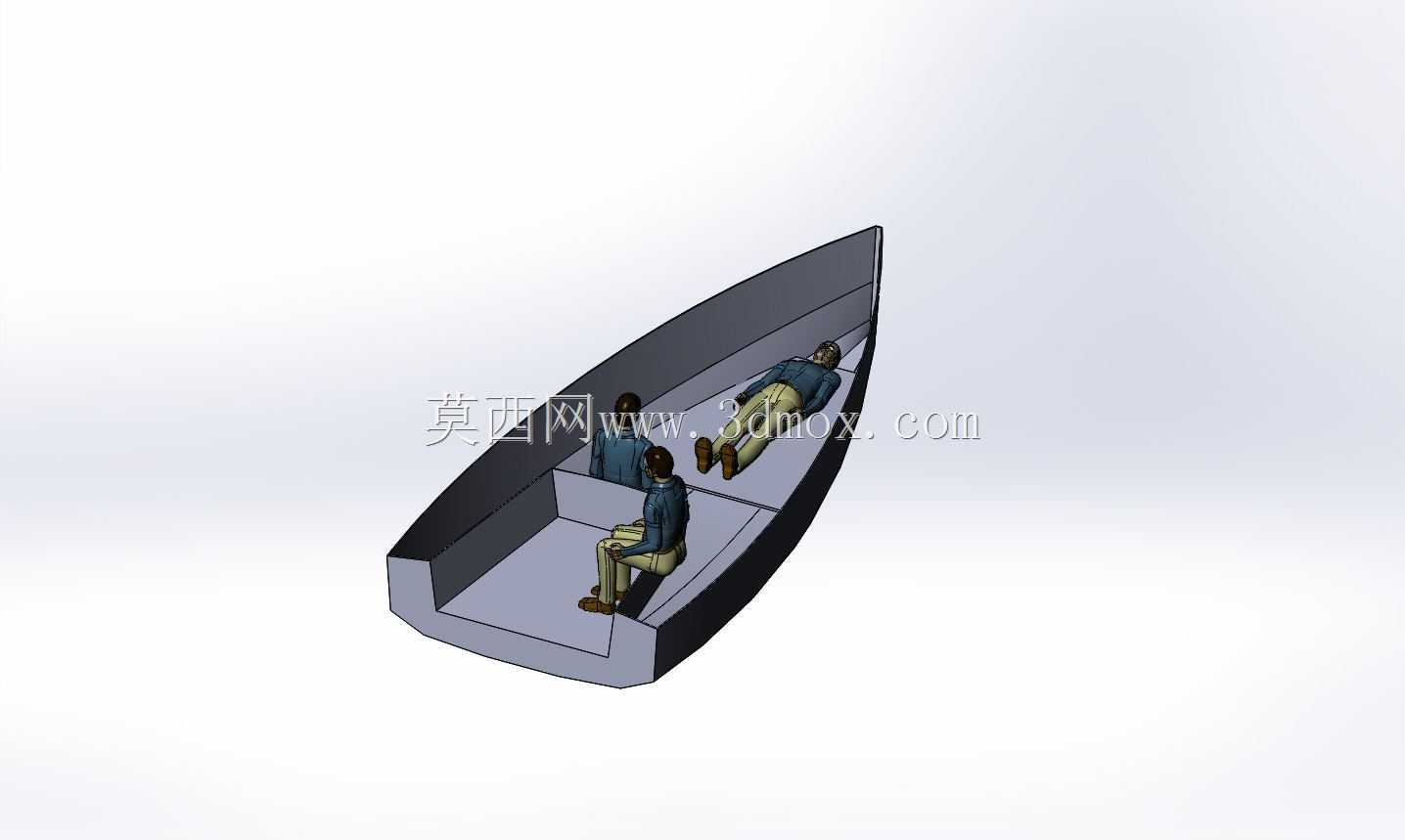

　　小型储物箱的安装空间，舱盖做了卡扣式密封设计，能避免航行时水花进入打湿存放的物品。在人机工程的考量上，前座乘员的视线高度距离船底甲板约1.1米，航行时前方视野没有遮挡，能清晰观察前方水域的障碍物，后座位置预留了操控舷外机的操作空间，手臂自然伸展就能触及油门、转向手柄，不需要刻意前倾或者侧身操作，长时间驾驶也不容易产生疲劳感。船体的底部设计了两道平行的防浪筋，从艏部三分之一处延伸至船艉，在直线航行时能起到稳定航向的作用，减少侧风对航行方向的干扰，同时在浅水区触底时，防浪筋能先接触水底硬物，保护主船体外壳不被划伤。这款小艇的应用场景除了日常的近岸休闲出行，也可以作为公园、景区的水上游乐设备使用，整体结构没有尖锐的外露棱角，

　　所有边缘都做了R10以上的圆角处理，乘员上下船时不容易磕碰受伤，船体表面可以根据使用需求做不同颜色的涂层处理，适配不同运营场景的视觉需求。在建模过程中，所有的曲面都做了曲率连续处理，后续如果要做模具开模生产，不需要额外调整曲面就能直接导出加工路径，船体的拼接缝位置都设置在内部结构的加强筋处，拼接后的结构强度能满足日常使用的冲击要求，不需要额外增加补强结构。另外，座舱内部的甲板做了浅纹路的防滑设计，表面的摩擦系数足够，即使表面沾有水渍，乘员站立时也不容易滑倒，甲板上设置了两个小型排水孔，位置在甲板最低点，进入座舱的积水可以在航行时自动排出，不需要人工舀水清理。
