透明封装骨架结构微型巡洋舰艇模型

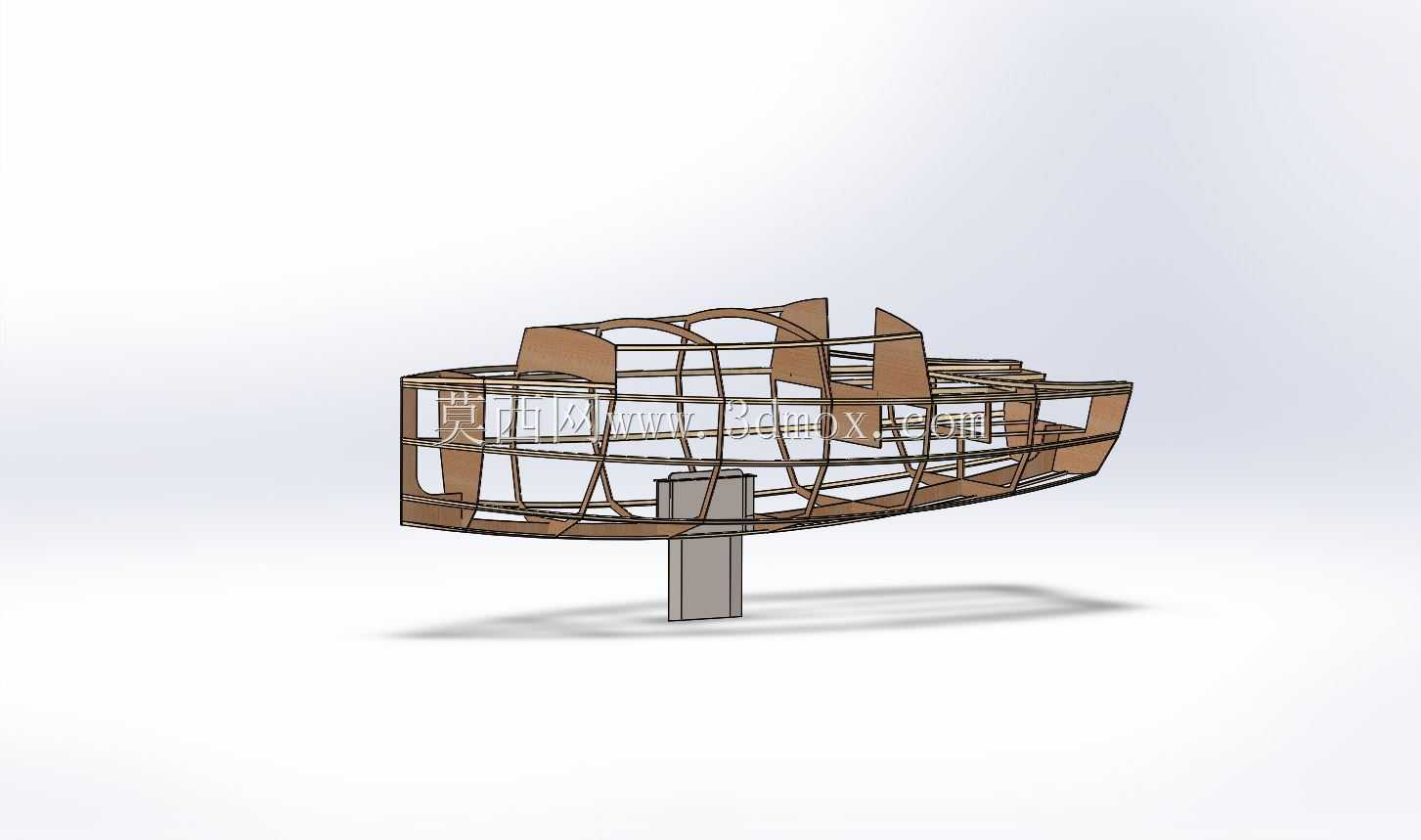

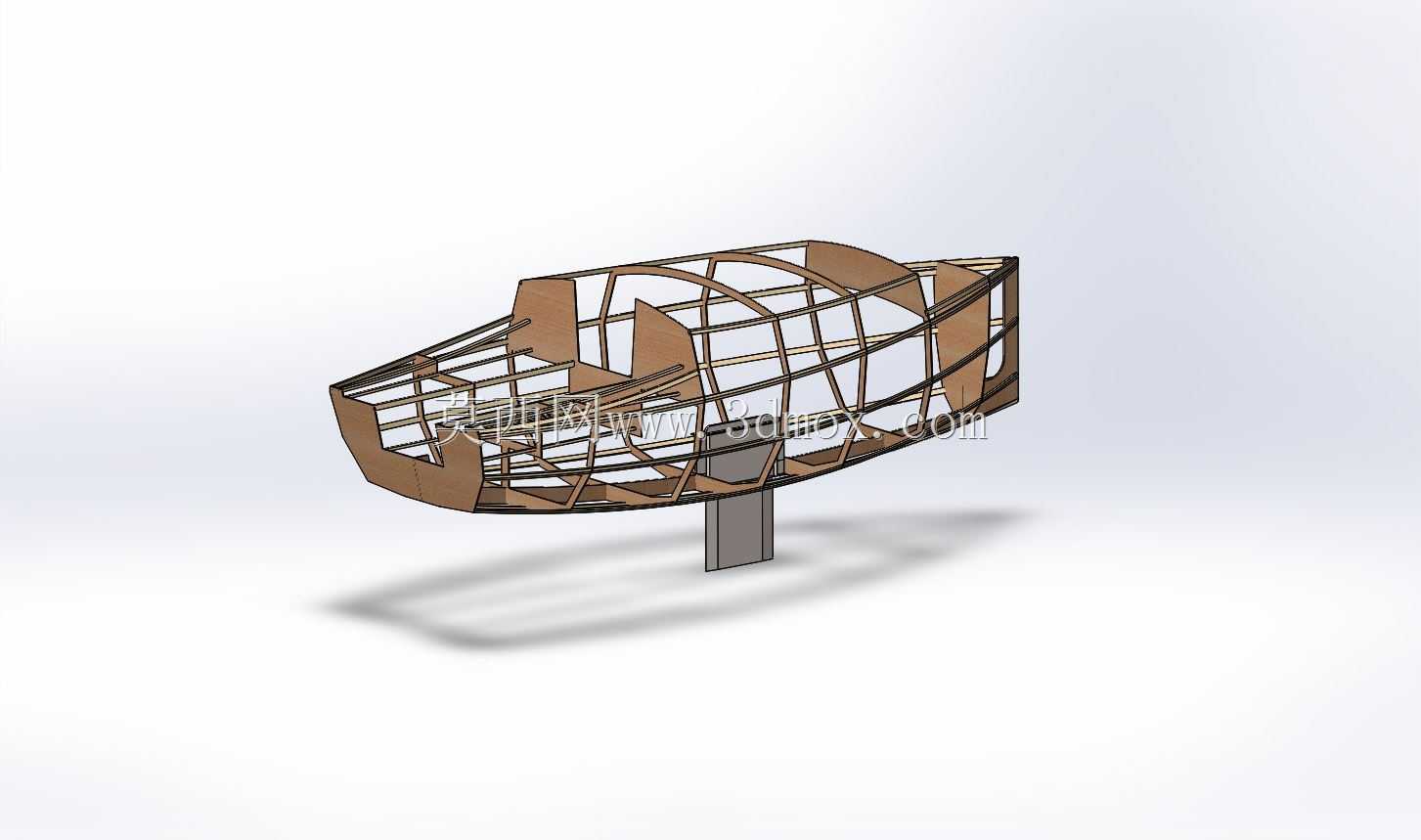

　　这款微型舰艇骨架模型的设计，最初是面向桌面展示场景开发的，整体采用框架式镂空骨架搭配透明外罩的结构，既可以完整呈现船舶内部的肋板、龙骨排布逻辑，也能通过外罩避免骨架结构积灰、磕碰损坏，适配办公桌面、展柜陈列、教学演示等多类场景。从结构设计逻辑来看，整个模型完全参照真实巡洋舰艇的船体受力框架做等比例缩小，船体底部的主龙骨采用连续贯通的结构设计，沿船长方向布置的主承力梁从船艏延伸至船艉，横向排布的肋板按照真实船舶的肋距比例均匀分布，每一块肋板的轮廓都严格对应船体不同站位的横剖面线型，保证骨架拼接完成后，外轮廓能够和真实舰艇的曲面线型完全匹配，不会出现骨架错位导致的外形偏差。上层建筑的骨架同样采用分层搭建的思路，甲板层的支撑梁、

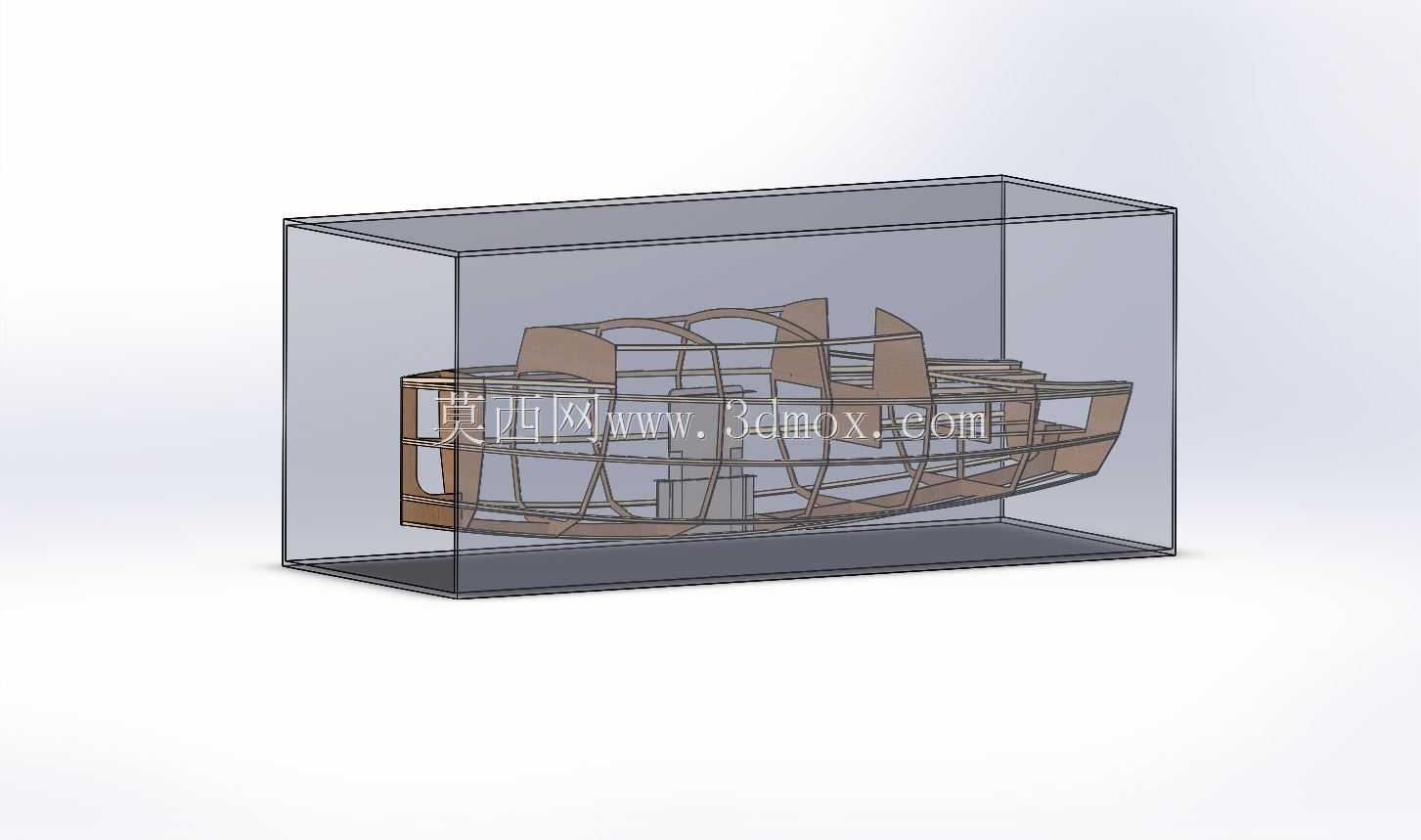

　　舰桥部分的框架结构都做了单独的分件设计，既降低了3D打印或者激光切割加工的难度，也方便后期拼装时逐段校准位置，避免整体成型带来的变形问题。透明外罩的设计充分考虑了安装边界的适配性，外罩的内部净尺寸比船体骨架的最大外轮廓单边预留了1.5mm的间隙，既不会因为间隙过大导致模型在外罩内晃动，也不会因为间隙过小出现骨架卡滞、无法顺利装入的问题；外罩底部和底座的配合采用嵌入式止口结构，止口的配合公差控制在0.2mm以内，扣合后不需要额外粘接就可以实现稳定固定，日常拿取移动时不会出现外罩脱落的情况。从实际用途来看，这款模型除了作为静态展示摆件之外，也可以作为船舶结构教学的演示教具，能够让学习者直观观察到船舶内部龙骨、肋板、横梁的排布方式，

　　理解船体框架的受力传递路径——船体承受的波浪载荷、上层建筑的重量都会通过肋板传递到主龙骨，再由主龙骨分散到整个船体结构，这种镂空骨架的呈现形式比封闭的实体船模更具教学参考价值。在细节设计上，骨架的所有连接位置都做了定位卡槽设计，每一块肋板和主龙骨的连接位置都有对应的卡槽，拼装时不需要额外做标记就可以快速找到对应安装位置，卡槽的配合深度为2mm，既可以保证拼接后的结构强度，也不会因为卡槽过深导致零件拆装时出现断裂。船艏部分的骨架做了弧度过渡处理，对应真实舰艇的艏柱线型，没有生硬的直角转折，能够准确还原巡洋舰艇的艏部破浪线型特征；船艉部分的骨架预留了螺旋桨安装位的支撑结构，如果需要加装动力模块改装成动态航行模型，

　　也可以直接在预留位置安装电机、传动轴等部件，不需要对原有骨架做破坏性修改。整个模型的外形尺寸控制在手掌可握持的范围内，底座采用平整的矩形结构，放置在桌面上时不会出现倾斜、晃动的问题，透明外罩采用高透的亚克力材质等效结构设计，光线穿过时不会出现明显的折射变形，能够从任意角度清晰观察内部的骨架结构。针对拼装使用的场景，所有骨架零件的壁厚都做了统一优化，最小壁厚控制在1.2mm，既保证了零件的结构强度，不会因为轻微受力就出现弯折断裂，也不会因为壁厚过大导致拼装后整体重量超标，拿取时手感轻盈。骨架的所有棱边都做了0.3mm的圆角处理，避免拼装时锋利的边缘划伤手指，也让整体结构的视觉效果更加柔和，不会出现生硬的棱角感。在结构验证阶段，设计时特意对骨架的受力做了模拟校核，当模型整体被拿起时，主龙骨的最大变形量控制在0.1mm以内，不会因为长期放置出现骨架下垂、变形的问题，即使长期陈列在展柜中，也能保持初始的结构形态。
