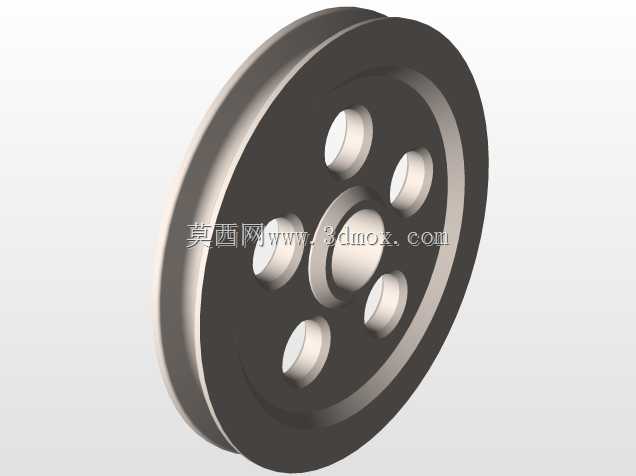

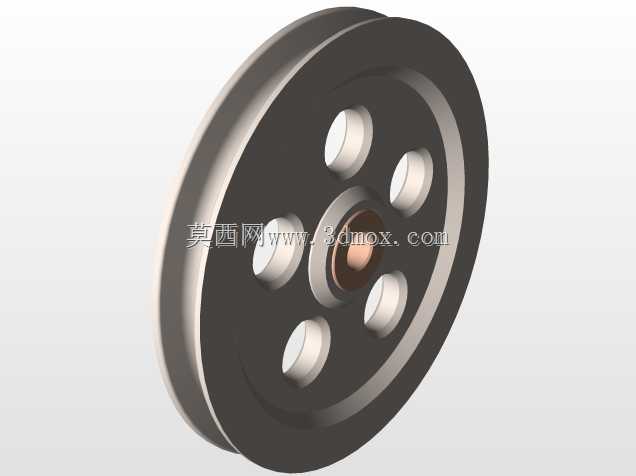

  在起重吊装、物料垂直转运、索道牵引这类涉及钢丝绳往复运动的作业场景里,导向轮的结构合理性直接决定了钢丝绳的使用寿命与作业过程的稳定性,这款钢丝绳吊装龙骨块本质上是适配小载荷吊装场景的一体化导向滑轮结构,区别于传统分体式滑轮需要额外装配轮毂、轮缘衬套的设计,该结构采用整体式轮体加工思路,将轮缘导向面、轮毂安装位、辐板支撑结构做了一体化整合,减少了装配环节带来的累积误差,也避免了长期交变载荷下连接螺栓松动引发的轮体跳动问题。从实际功能层面看,轮体外侧的双凸缘结构是核心的导向限位结构,凸缘的高度与轮槽深度做了匹配设计,能够保证钢丝绳在轮槽内偏摆角度不超过15度时不会出现脱槽问题,适配直径6到10毫米的常规吊装用镀锌钢丝绳,

  轮槽的圆弧曲率比适配钢丝绳半径大0.2毫米,既不会因为间隙过小卡滞钢丝绳表面的油泥与磨损碎屑,也不会因为间隙过大导致钢丝绳在槽内出现挤压变形,减少钢丝绳的断丝风险。轮体辐板上均匀分布的六个圆形通孔是典型的等强度减重设计,在做结构受力校核的时候,轮体工作过程中主要承受的是钢丝绳带来的径向压应力与转动过程中的周向剪切力,辐板靠近轮毂的位置应力集中系数最高,靠近轮缘的位置应力水平仅为轮毂位置的30%左右,因此在辐板低应力区域开设均匀分布的通孔,能够在轮体整体刚度下降不超过8%的前提下,将轮体整体重量降低27%左右,同时这些通孔也能作为安装维护时的撬动着力点,方便现场作业时对轮体位置进行微调,也能在户外作业时减少风阻对轮体的影响,

  避免高空中轮体因为气流扰动出现不必要的转动。轮毂位置的阶梯孔设计是适配标准深沟球轴承的安装位,孔位的同轴度公差控制在0.02毫米以内,轴承安装位的端面做了0.5毫米的沉台,能够对轴承外圈做轴向限位,不需要额外加装轴用挡圈,减少了零件数量,安装时只需要将轴承压入沉台,穿入心轴之后两端加装轴端挡板即可完成固定,心轴的直径适配标准20毫米直径的圆钢加工,安装支座的预留边界尺寸需要保证轮体外缘距离支座侧壁的间隙不小于15毫米,避免转动过程中轮缘与支座出现剐蹭,同时轮体两侧的预留空间需要不小于30毫米,方便后期对钢丝绳进行润滑维护时操作空间充足。从设计思路的落地角度看,这种一体化滑轮结构没有采用传统的铸造毛坯加工路线,而是直接采用圆钢棒料进行车削加工,辐板上的减重孔采用铣削或者钻削加工即可完成,加工工序仅需要车外圆、车轮槽、钻减重孔、镗轴承位四个核心步骤,不需要制作铸造模具,非常适合小批量定制化的吊装场景使用,比如小型建筑施工的物料提升架、户外广告安装的小型吊机、船舶甲板上的轻型导向吊点都可以采用这种结构的滑轮,相比外购的标准铸造滑轮,这种结构的交付周期更短,也可以根据实际使用的钢丝绳直径灵活调整轮槽尺寸,不需要受标准件规格的限制。在实际安装使用的时候需要注意,轮体的安装平面要与钢丝绳的走线平面保持平行,平行度误差不能超过1度,否则会导致钢丝绳长期与轮缘侧面摩擦,既会快速磨损轮缘,也会导致钢丝绳出现单侧断丝的问题,

  轮槽的中心要与钢丝绳出线位置的中心对正,偏差不能超过2毫米,避免钢丝绳在轮槽内出现偏载。另外这种整体式结构的滑轮因为没有分体式的衬套结构,轴承的润滑需要通过心轴上的油孔定期注入锂基脂,润滑周期根据使用频率调整,日常户外使用的话每三个月补一次脂即可,重载高频使用场景下每个月都需要检查润滑状态,避免轴承干磨导致轮体转动卡滞,引发钢丝绳过度磨损。轮体的材料选用45号钢即可满足使用要求,不需要做额外的热处理,轮槽表面的粗糙度控制在Ra3.2就能保证钢丝绳滑动时的摩擦力处于合理范围,如果是在腐蚀性较强的海边或者化工厂区使用,可以在轮体表面做镀锌处理,提升防锈能力,不需要采用不锈钢材料加工,能够有效控制加工成本。
