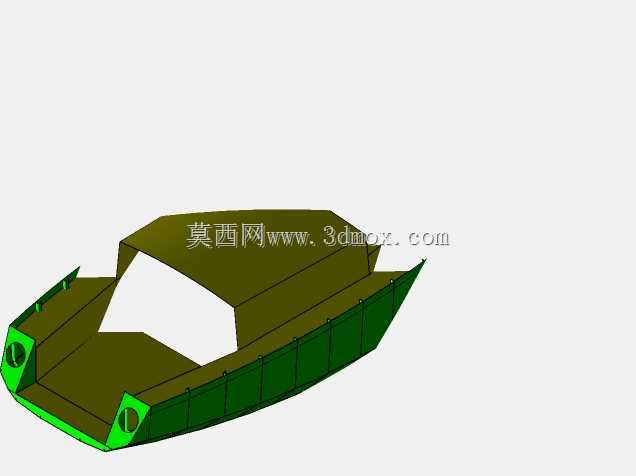

钢制小型休闲游艇三维结构设计方案

　　这款钢制小型休闲艇的结构设计，首先围绕近岸浅水区的休闲出行场景展开，适配内陆湖泊、平缓河道以及沿海遮蔽航区的短途出行需求，可承载3-4名乘员开展水上观光、短途垂钓类活动，船体主体采用钢制焊接结构，相比同尺寸玻璃钢材质船体，抗冲击性能更优，在近岸易触碰礁石、浮木的水域具备更高的结构冗余度，日常维护成本也更低，适合民用休闲场景下的长期使用。从设计思路层面，整体采用V型艏部搭配平底艉部的线型组合，V型艏部能够在低速航行时有效破开表层浪涌，降低航行过程中的船体颠簸幅度，平底艉部则可以提升浅水区的通过性，在水深0.4米以上的水域即可正常通行，同时为舷外挂机的安装预留了平整的艉板安装面，适配市面上主流的小功率舷外推进设备，

　　安装时无需额外对艉部结构做裁切改造，降低后期改装的结构破坏风险。船体的外形尺寸控制上，总长控制在3.2米，型宽1.45米，型深0.65米，空载吃水0.18米，满载状态下吃水不超过0.32米，整体尺寸适配普通家用拖车的装载边界，运输时无需办理超宽超限的通行手续，普通家用SUV即可牵引转场，存放时也可直接放置在普通私家车库内，无需占用专用的大型船坞停放空间。结构设计层面，船体外板采用2.5mm厚度的冷轧钢板焊接成型，内部沿船长方向每0.5米设置一道横向舱壁扶强材，沿船宽方向设置两道纵向贯通的龙骨加强筋，艏部碰撞区域额外增设3mm厚度的防撞加强板，两侧船舷顶部设置一体化的钢制舷边扶手，扶手内部预留绳索穿孔位，可直接系泊固定缆绳，

　　无需额外焊接系缆桩。座舱区域采用开放式设计，前部设置倾斜式挡风结构，挡风结构的安装边框与船体前舱壁焊接为整体，避免后期粘接安装带来的密封失效问题，座舱底部铺设防滑花纹钢板，钢板下方预留30mm高度的积水导流槽，槽体两端设置直通船外的排水孔，航行过程中溅入座舱的水可顺着导流槽自动排出，无需额外设置手动抽排装置。船体两侧设置封闭式浮舱结构，浮舱内部填充高密度闭孔泡沫材料，即便船体单侧出现破损进水，浮舱提供的浮力也可保证船体不会沉没，满足小型民用船舶的基本安全冗余要求。艉部的安装边界设计上，艉板厚度采用5mm钢板加固，预留的舷外机安装孔位按照通用标准设置，孔位中心距艉板底部高度为0.38米，适配15马力以下的常规舷外机安装，

　　安装后螺旋桨的入水深度可保持在0.15-0.2米区间，既不会因为入水过浅造成航行时螺旋桨打空，也不会因为入水过深增大航行阻力。船体的涂装设计预留了足够的表面处理余量，所有钢制构件焊接完成后，整体做喷砂除锈处理，表面涂刷两层环氧富锌底漆，外部再涂刷两层耐候聚氨酯面漆，可适应淡水以及轻度咸水环境下的使用需求，降低船体锈蚀速度。从实际使用的功能特性来看，这款小艇没有设置复杂的舱室结构，整体维护难度极低，日常使用后只需用清水冲洗船体表面附着的泥沙即可，所有焊接接缝都做了打磨圆滑处理，不存在尖锐凸起，乘员在舱内活动时不会被剐蹭受伤。船体前部预留了小型储物舱的安装空间，可放置救生衣、垂钓工具等随身物品，储物舱盖采用防水密封设计，避免航行时水花溅入打湿存放物品。在建模过程中，所有的板材拼接都预留了1.5mm的焊接收缩余量，避免实际焊接加工时因为热变形造成整体尺寸偏差，所有的弯折构件都标注了明确的弯折半径与角度，加工时可直接按照三维模型的参数下料弯折，无需二次放样，能够有效缩短实体建造的周期，降低加工过程中的材料损耗。
