Z型弯折式鹅颈结构皮带输送设备

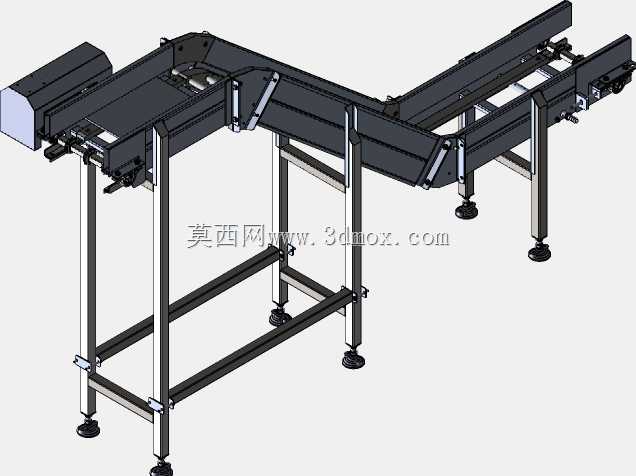

　　这款Z型弯折结构的输送设备，常被业内称作鹅颈式输送机，在食品加工、水产预处理、零散工件分拣、包装线衔接等场景中应用十分广泛，核心作用是实现不同高度工位间的平稳物料转运，尤其适配需要从低位接料后抬升一定高度，再水平输送至下一加工工位的产线布局，能有效规避产线中其他设备的安装干涉，充分利用车间垂直空间，减少平面占地。从结构设计来看，设备整体采用三段式弯折布局，低位水平段用于承接上游来料，中间倾斜段完成物料的高度抬升，高位水平段对接下游设备进料口，两段弯折处均采用大直径过渡辊组设计，避免皮带在弯折位置出现硬折，减少皮带长期运行的疲劳损耗，同时防止小尺寸物料在弯折位置出现卡滞、掉落的问题。机架部分采用工业铝型材与方钢焊接组合的框架结构，

　　支腿配置可调节脚杯，安装时可根据现场地面平整度调整支腿高度，保证整机水平度，支腿间设置横向与斜向加强筋，提升整机运行时的结构稳定性，即使在满负载运行状态下也不会出现明显晃动。驱动单元布置在高位水平段的端部，采用电机直连驱动辊的布局，相比中间驱动的结构，能减少传动环节的功率损耗，同时便于后期维护时拆解检修，驱动辊表面做滚花处理，增大与皮带接触面的摩擦力，避免重载状态下皮带出现打滑丢转的问题。张紧机构设置在低位水平段的两端，采用螺杆调节式张紧结构，操作人员可通过调整两端螺杆的进给量，控制皮带的张紧程度，同时校正皮带的运行跑偏，调节精度可达毫米级，能适配不同厚度、不同材质输送皮带的张紧需求。皮带两侧设置固定挡边，

　　在倾斜输送段可防止物料从侧边滑落，挡边采用快拆式安装结构，后期更换皮带或者清理设备内部残留物料时，无需拆解整体机架即可快速拆下挡边，降低运维工作量。从安装边界来看，设备低位段的接料高度可根据上游设备的出料高度调整支腿安装位置，倾斜段的抬升角度控制在30度以内，保证散状物料在倾斜输送时不会出现下滑，高位段的出料高度可匹配常见的包装机、分拣台、料仓等设备的进料口高度，整机宽度可根据输送物料的尺寸调整，常规款适配宽度在200mm到600mm之间的物料输送，单段设备的总长度可根据现场布局需求做模块化拼接，无需重新设计整体框架。设计过程中重点考虑了运行时的皮带防跑偏问题，除了端部的张紧调节结构，在每段输送段的两侧都设置了立式防偏挡轮，

　　挡轮采用耐磨尼龙材质，不会对皮带边缘造成过度磨损，当皮带出现小幅跑偏时，挡轮会自动将皮带导回正确运行轨迹，减少人工调整的频次。另外，设备的所有转动部位都配置了密封式轴承，可适配多尘、潮湿的生产场景，比如水产加工车间的潮湿环境、食品加工车间的清洗工况，都能保证轴承长期运行不会出现进水进尘导致的卡滞问题。在实际选型应用时，可根据输送物料的特性更换不同材质的皮带，比如输送食品类物料可选用食品级PU皮带，输送有一定磨损性的工业工件可选用PVC加厚耐磨皮带，输送高温物料可选用特氟龙材质皮带，机架部分也可根据工况需求更换为全不锈钢材质，满足食品、医药行业的卫生清洁要求。
