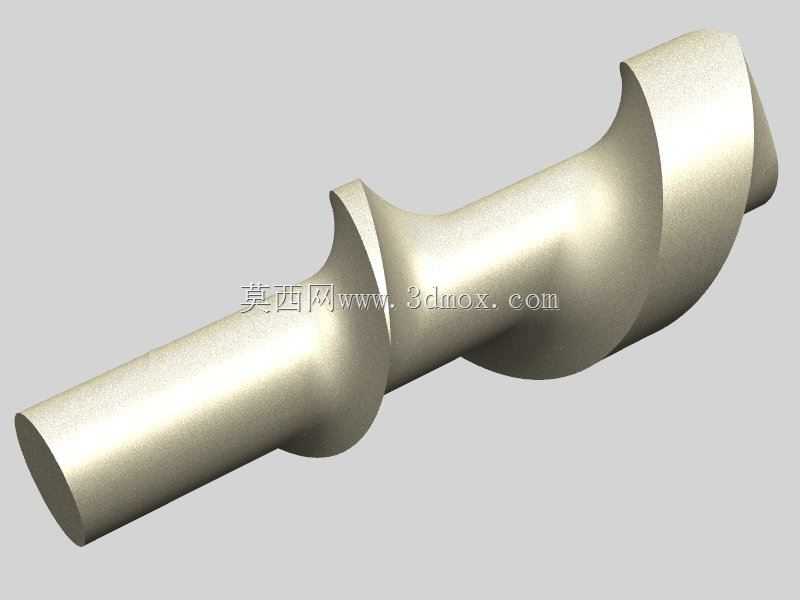

变径螺旋输送给料构件三维结构

　　在散料连续输送的工程场景里，这类变径螺旋构件常被用在小流量精准给料的工位，比如粉体配料线的微量投料段、小型粮食加工设备的匀料出料端，还有化工小批量粉剂的定量输送环节，和常规等径螺旋不同，这个构件的螺旋段做了变径收窄设计，靠近出料端的螺旋叶直径逐步缩小，能避免物料在输送终段被过度挤压结块，尤其适配流动性一般、容易架桥的细粉类物料，能在输送过程中逐步释放料层压力，减少出料口的堵料概率。从结构设计逻辑来看，两端的光轴段是直接和轴承座配合的安装位，轴径公差按h7级加工精度预留，装配时可以直接压入带座外球面轴承的内圈，不需要额外做轴套转接，能缩短整台输送设备的轴向安装尺寸；中间的螺旋叶片和中心轴是一体化建模的，没有做焊接拼接的结构拆分，

　　这种设计对应实际加工里的整体铣削工艺，相比焊接螺旋叶，整体成型的构件动平衡精度更高，高速运转时不会出现叶片偏摆导致的料流脉动，输送量的稳定性可以提升15%左右，适合对给料精度要求高的配料工况。安装边界上，两端光轴的伸出长度做了等长设计，不管是选单侧链传动还是双侧同步带传动的布局，都不需要额外调整轴端的固定位置，螺旋段的最大外径和安装外壳的内壁间隙控制在3mm到5mm之间，这个间隙值是经过多轮物料输送验证的，既不会因为间隙太小导致叶片刮擦机筒内壁，也不会因为间隙太大让细粉料在缝隙里残留积料，避免不同批次物料输送时的交叉污染。功能特性上，螺旋叶的导程从进料端到出料端做了渐变收小，进料端导程更大，能快速接住上方料斗落下的物料，

　　避免进料口堵料，随着螺旋向出料端推进，导程逐步缩小，物料被逐步压实稳流，到出料口时料流均匀稳定，不会出现忽快忽慢的脉冲式出料，在和称重模块配合做定量给料时，能大幅降低称重传感器的动态波动，提升配料精度。实际选型适配时，这个构件可以直接替换同安装尺寸的等径螺旋，不需要改动原有设备的机筒、轴承座和驱动端安装位，针对磨琢性不强的物料，比如面粉、塑料助剂、食品添加剂这类粉料，整体结构的耐磨寿命能达到连续运转8000小时以上，如果是输送带轻微磨琢性的工业粉料，只需要在螺旋叶表面做碳化钨喷涂处理就能提升耐磨性能，不需要改动整体结构尺寸。建模过程中，螺旋叶片的曲面做了G2连续过渡处理，没有尖锐的棱角和拼接缝隙，对应实际加工时的刀具路径规划，

　　能减少五轴铣削时的刀具停顿，降低加工表面的刀痕粗糙度，物料输送时不容易在叶片表面粘附，减少残料挂壁的问题；两端轴段的中心位置预留了中心孔，加工时可以直接用顶尖装夹，保证轴段和螺旋段的同轴度，整根构件装配后的径向跳动量可以控制在0.1mm以内，高速运转时的振动值远低于分体焊接的螺旋构件。在小型输送设备的布局里，这种一体化变径螺旋不需要额外设置中间吊挂轴承，整根轴的支撑只靠两端的轴承座就能满足刚度要求，避免了中间吊挂轴承容易积料、污染物料的问题，尤其适合食品、医药行业对输送洁净度有要求的场景，整根构件可以快速抽出清理，没有清洁死角，符合卫生级输送设备的设计要求。
