方形直插式多引脚电子芯片封装结构

　　这类多引脚直插式封装芯片，在消费类通讯终端、小型工业控制板卡的硬件设计中应用十分广泛，尤其适配通孔插装工艺的老旧生产线、小批量打样场景，以及对器件抗振性能有一定要求的车载通讯附属模块、手持对讲设备主板。不同于表贴封装的器件，该结构的引脚采用双侧对称引出设计，引脚长度预留了足够的波峰焊吃锡空间，在手工焊接返修时也更容易操作，不需要专用的热风返修台，普通恒温烙铁即可完成拆换，对生产现场的设备门槛要求更低。

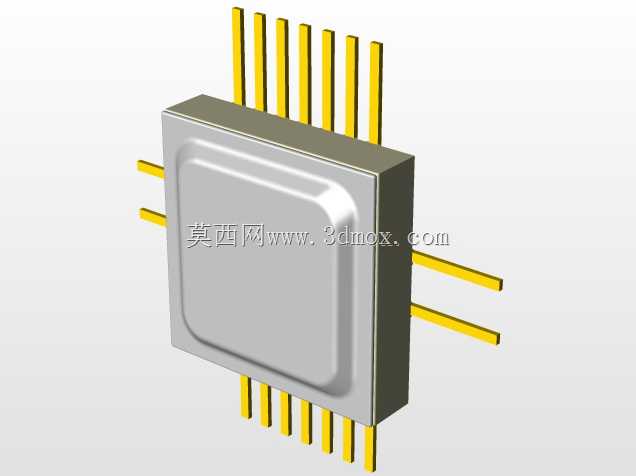

　　从结构设计逻辑来看，封装主体采用方形带圆角凹陷的塑封外壳，外壳表面的内凹造型并非单纯的外观装饰，一方面是在塑封压模过程中可以增强环氧材料与内部引线框架的结合力，避免温度循环过程中塑封层与内部芯片载体出现分层脱落；另一方面，凹陷结构可以在器件堆叠周转时减少外壳平面的摩擦划伤，同时在自动化插件工序中，供视觉定位系统抓取特征点，提升插件的对位精度。引脚采用等间距平行排布，相邻引脚的间距严格匹配通用PCB通孔的网格间距，不需要在PCB设计时额外调整孔位偏移，可直接套用标准直插芯片的封装库进行布局，降低硬件设计的重复工作量。

　　实际选型应用时，需要重点关注安装边界的尺寸约束：封装主体的平面投影尺寸决定了PCB上需要预留的器件占位面积，双侧引出的引脚总跨度要匹配板卡上的安装空间，避免与周边的电解电容、接插件等 taller 器件出现装配干涉。引脚的伸出长度需要在焊接后预留1.5-2mm的剪脚余量，过长的引脚容易在设备受振动时触碰相邻走线引发短路，过短则会导致焊锡浸润不足，降低焊接点的机械强度与导电可靠性。塑封外壳的厚度方向尺寸，需要匹配外壳内部的装配间隙，尤其是在超薄型手持通讯设备中，要确认器件顶部与设备内壳之间留有至少0.3mm的安全间隙，避免组装时外壳挤压芯片导致内部键合丝断裂。

　　从功能实现角度，该类封装通常用于承载中小规模的集成电路芯片，比如信号放大、接口转换、电源管理类的功能芯片，金属引脚采用合金基材表面镀锡处理，既保证了足够的导电性能，也提升了引脚的抗氧化能力，在常规存储环境下可放置较长时间不出现引脚氧化发黑的问题，适合小批量生产的物料备库。封装内部的芯片通过键合丝与引脚框架连接，外部的塑封材料起到绝缘、防尘、抗机械冲击的保护作用，可承受常规波峰焊的260摄氏度高温冲击，不会出现塑封层开裂、引脚移位的问题。

　　在三维建模过程中，这类器件的建模重点在于引脚的位置度精度，每一根引脚的中心位置、截面尺寸、伸出长度都需要严格匹配实际器件的参数，否则在做PCB装配干涉检查时会出现误判，影响结构设计的准确性。塑封外壳的圆角、表面凹陷的弧度需要还原真实的工艺特征，不能简化为纯直角方块，否则在生成产品装配效果图、做装配工艺模拟时，会与实际生产的器件外观存在明显偏差，影响设计评审的判断。同时建模时需要区分不同部件的材质属性，塑封外壳的哑光塑料质感、引脚的金属光泽需要分别赋予对应的材质参数，方便后续做热仿真分析时，可直接赋予不同材料的导热系数、热膨胀系数等物理参数，模拟器件工作时的温度分布情况，提前验证散热设计是否满足要求。

　　在实际生产装配环节，这类直插芯片的安装需要注意引脚的校形，运输过程中可能出现的引脚弯折需要在插件前校正到位，避免强行插入PCB孔位时导致引脚断裂、孔位铜箔脱落。焊接过程中需要控制焊锡的用量，避免相邻引脚之间出现焊锡桥接短路，尤其是引脚间距较小的规格，焊锡量过大很容易引发相邻引脚连通，导致硬件功能异常。对于需要做三防涂覆的板卡，该类封装的底部与PCB表面之间的缝隙需要确保涂覆材料充分填充，避免缝隙内残留水汽、助焊剂残渣，在长期使用过程中引发引脚腐蚀、绝缘性能下降的问题。
