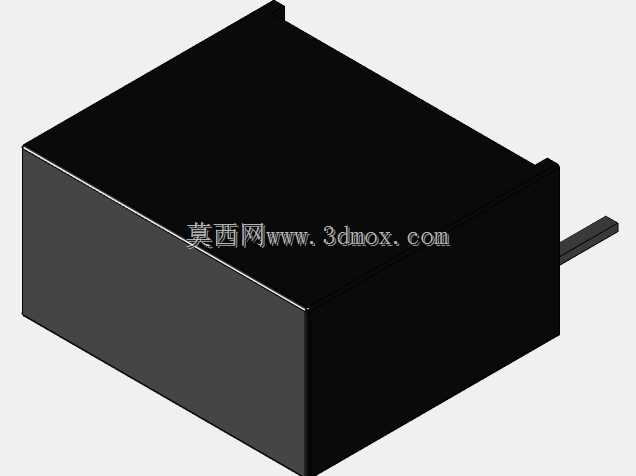

　　这款SIP-4封装的DC-DC电源转换模块，是板载直流供电系统里常用的隔离型功率变换器件，核心作用是在电路板供电链路中完成24V直流输入到5V直流输出的电压转换，同时实现输入与输出侧的电气隔离，切断不同电位回路间的共模干扰路径，避免前端供电侧的浪涌、纹波直接串入后端负载电路，在工业控制板卡、通讯终端设备、小型传感采集节点、嵌入式工控主板里都有广泛的应用场景。从实际选型和结构设计角度来看，这类小功率1W等级的隔离电源，通常会被布置在PCB板的供电入口附近，紧邻后端的稳压滤波电路，缩短高压侧走线长度，减少布线过程中的EMI辐射问题。产品整体采用黑色阻燃环氧树脂灌封结构，外壳为方正的块状塑封壳体，引出端采用标准单排直插引脚设计，

　　SIP-4的引脚排布符合行业通用的封装规范，引脚间距匹配标准2.54mm网格的PCB焊盘设计，不需要额外定制封装库就能直接适配常规电路板的布线规则，安装时直接插入对应焊盘过波峰焊即可完成固定，不需要额外的固定支架或者锁紧结构，生产装配的工艺兼容性很强。外形设计上，模块本体的方正结构没有多余的突出结构，除了单侧引出的引脚外，其余五个面均为平整的灌封面，在PCB上占用的投影面积很小，适合在板卡空间紧张的场景下使用，安装边界只需要预留出引脚焊接的焊盘位置，以及模块本体周围1mm左右的电气间隙即可，不需要预留额外的操作空间，对于高密度布板的小型设备来说十分友好。从功能特性层面来说，

　　这类隔离型DC-DC模块不需要外接额外的外围元件就能独立完成电压转换工作，内置的变换电路已经完成了稳压、过流保护的相关设计，输入端接入额定范围的24V直流电压，输出端就能稳定输出5V的直流电压，1W的额定输出功率可以满足多数小型数字电路、传感单元、通讯接口的供电需求，比如RS485通讯接口的隔离供电、单片机核心回路的隔离供电、模拟量采集前端的隔离供电，都能通过这类模块实现电位隔离，避免不同回路间的地电位差造成的通讯异常、采集精度下降甚至器件损坏的问题。设计这类模块的三维模型时，重点需要还原准确的外形轮廓尺寸、引脚的位置与伸出长度、引脚的截面尺寸，确保模型导入PCB设计软件后，能和实际器件的安装边界完全匹配，避免出现结构干涉、

　　焊盘对位不准的问题；灌封壳体的棱角做了微小的倒角处理，建模时不需要过度还原微观的注塑痕迹，只需要保证整体的装配尺寸准确即可，因为这类器件在整机结构里属于板载焊接元件，不会和外部结构件直接接触，只要保证在PCB上的占位空间准确，就能满足结构设计阶段的干涉检查需求。在实际设备应用中，这类模块的工作温度范围通常能覆盖工业级的温区要求，灌封结构也能起到一定的防潮、防尘作用，在有轻微震动的工业现场环境下，直插焊接的固定方式也能保证足够的连接可靠性，不会像接插件连接的模块那样出现接触不良的问题。对于结构设计工程师来说，在进行板卡布局的三维校核时，需要注意模块本体的高度方向尺寸，避免和上方的壳体、散热片、其他板卡产生高度方向的干涉，同时要注意模块在PCB上的摆放方向，尽量让引脚的排布方向和波峰焊的传输方向一致，减少焊接过程中的连锡、虚焊风险。
