螺栓型KA203晶闸管整流器件结构

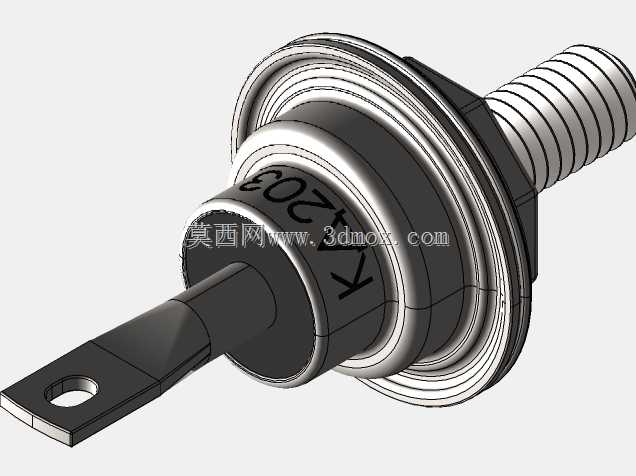

　　这款螺栓型功率半导体器件的三维结构，还原了螺旋式封装晶闸管的典型构造，在工业电力控制、通讯电源整流回路、低压配电调压场景中应用十分广泛。从实际工程选型角度看，这类螺旋封装的器件相比平板式器件，更适合中小功率等级的整流、调压、逆变回路，安装维护的便捷性更高，不需要额外配置复杂的压装夹具，单靠螺纹结构就能完成主体固定，在通讯基站的备用电源整流模块、小型工业充电机、低压交流调压装置里，这类封装的器件一直是主流选型方案。

　　建模过程中优先还原了器件的安装边界特征，下部的外螺纹结构是核心安装基准，实际装配时该螺纹段会穿过散热基板的对应安装孔，通过配套螺母完成锁紧，螺纹的公称直径、有效旋合长度都严格参照同规格器件的通用安装尺寸做了还原，能直接匹配常规铝制散热座的安装开孔，不需要二次调整安装位。上部的扁平接线端子是主回路的引出端，端子上的开孔用于压接接线端子，通过螺栓完成主回路导线的固定，端子的厚度、开孔中心到器件本体法兰面的距离都做了等比例还原，能满足常规接线端子的安装空间要求，不会出现接线时端子与器件本体干涉的问题。

　　器件中部的法兰盘是安装定位的核心结构，装配时法兰面会紧贴散热基板表面，中间预留了导热硅脂的涂覆空间，建模时特意还原了法兰面的平面度特征，没有做多余的倒角或曲面处理，保证装配时法兰与散热面的有效接触面积，这直接关系到器件工作时的散热效率——这类功率器件工作时的结温上限有明确要求，安装接触热阻过大会直接导致器件过热失效，所以建模时法兰面的基准平面度完全按照实际零件的工艺要求做了约束。器件上部的陶瓷绝缘密封段，还原了金属管壳与上引出端子之间的绝缘结构，这部分既要保证主回路与安装底座之间的绝缘耐压等级，还要实现管壳内部的密封，避免水汽、杂质进入管芯内部影响器件性能，建模时还原了绝缘段与金属管壳、上引出端的配合台阶，能直观看到各部分的装配配合关系。

　　管壳本体的刻印标识区域做了细节还原，实际器件上的型号、极性标识都印刷在这个圆柱面上，建模时保留了该区域的平整圆柱面特征，没有做多余的纹理处理，方便后续做标识贴图或者工程图标注。从结构设计思路上看，这类螺旋封装的器件，所有结构特征都围绕散热、绝缘、安装便捷性三个核心需求设计：下部螺纹既承担固定作用，也作为主回路的一个电极引出端，同时能将管芯产生的热量通过螺纹传导到散热基板上；中部法兰增大了与散热面的接触面积，进一步降低热阻；上部扁平端子方便大电流导线的连接，不需要复杂的转接结构。

　　在做设备结构设计时，调用这个模型可以直接完成电源回路的布局校验，核对安装孔位、接线空间、绝缘距离是否满足设计要求：比如检查器件安装后与周边电容、熔断器、接线端子的安全间距是否符合低压配电的绝缘要求，核对散热片的安装空间是否足够，接线端子的弯曲半径是否满足导线施工要求。相比平面封装的器件，这类螺栓型器件的安装方向更灵活，不需要考虑压装力的均匀性问题，在小批量生产的通讯电源、工业控制设备里，能大幅降低装配工艺的复杂度，减少生产过程中的器件损坏率。建模时还还原了器件各部分的圆角过渡特征，比如上引出端子与绝缘段衔接处的圆角、法兰与螺纹衔接处的退刀槽结构，这些细节都是实际生产工艺中必须的结构，退刀槽能保证螺纹加工时的工艺可行性，衔接圆角能降低零件加工时的应力集中，提升器件在温度循环工况下的结构可靠性，避免长期冷热交替导致的密封失效问题。
