贴片式多引脚电子封装元件结构设计

项目分类:通讯工具类 发布时间:2022-05-13 ID:632891
  • 贴片式多引脚电子封装元件结构设计
  • 贴片式多引脚电子封装元件结构设计
  • 贴片式多引脚电子封装元件结构设计
  • 贴片式多引脚电子封装元件结构设计

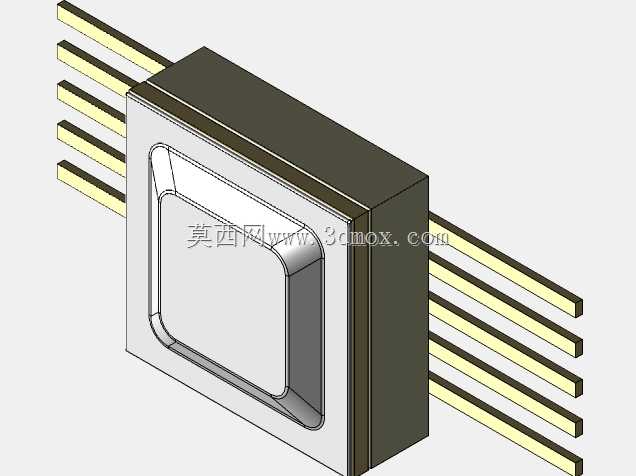

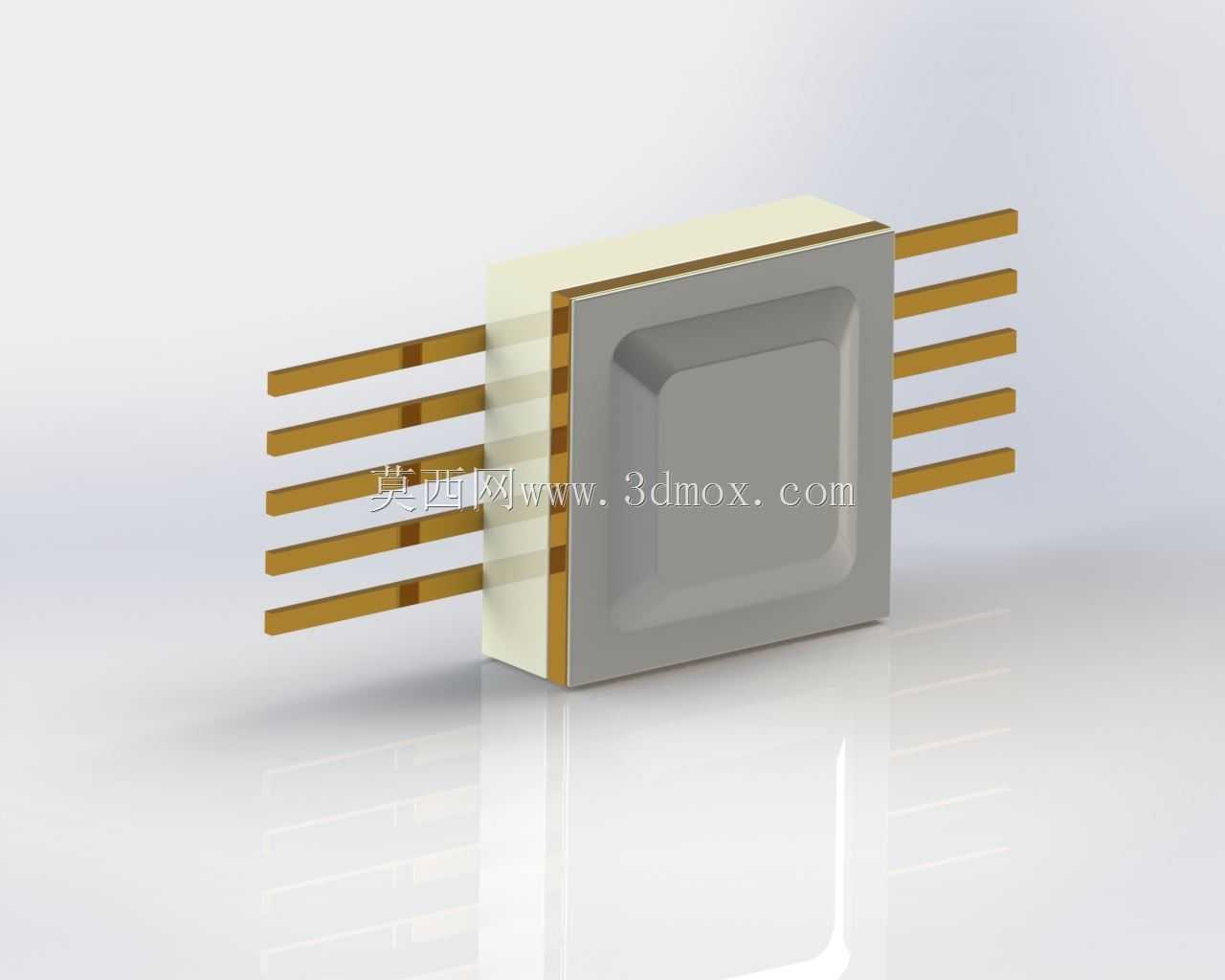

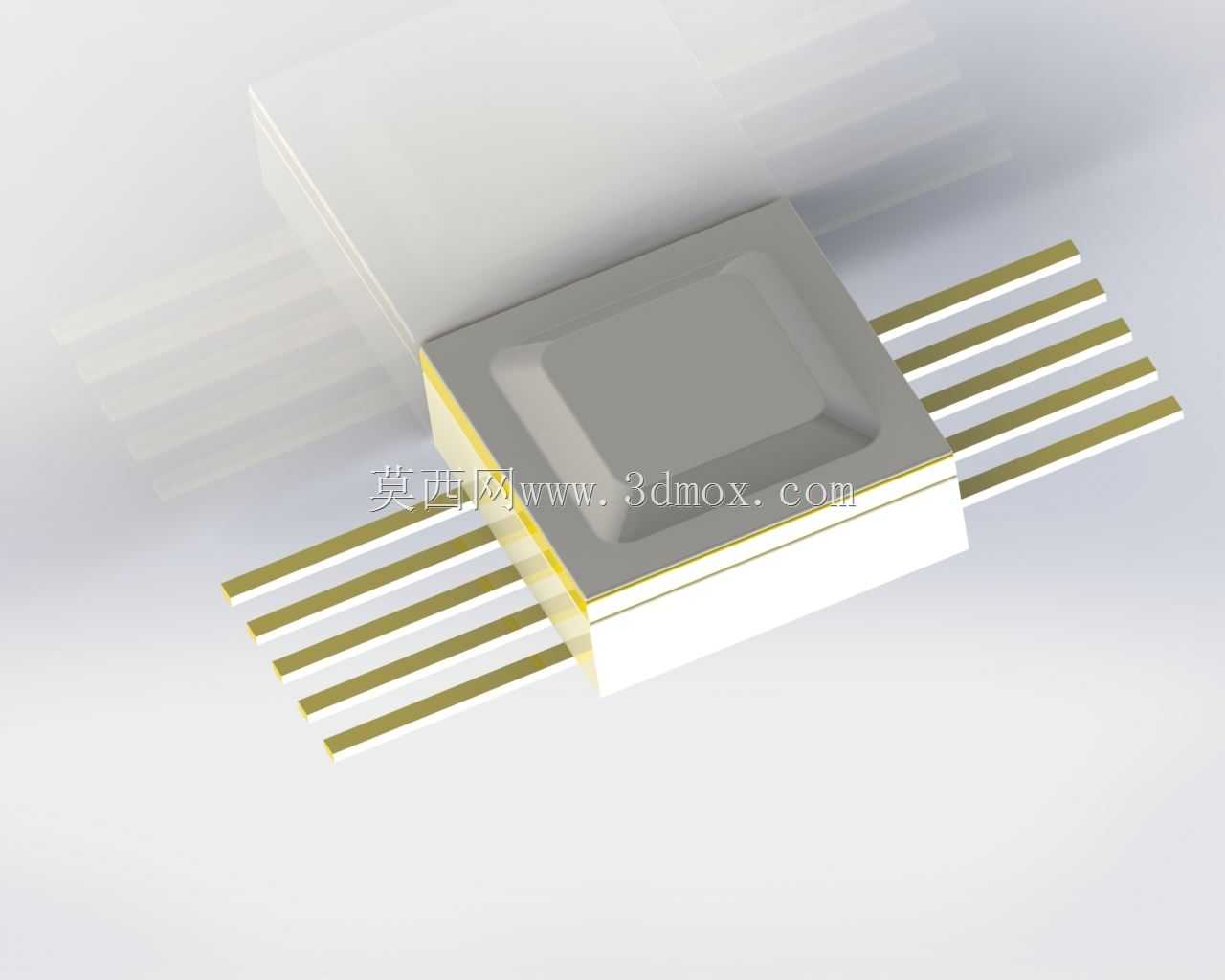

  在消费电子、通讯终端设备的电路板组装环节,这类多引脚贴片封装元件是板级电路集成的核心基础部件,承担着半导体芯片与外部电路的信号传输、电气连接以及物理防护作用,广泛应用在智能手机、便携通讯设备、工业控制板卡的信号处理模块中。从结构设计逻辑来看,该元件采用方形扁平无引脚?不对,是带翼型引脚的贴片封装结构,主体塑封壳体采用方形带中心凹陷的顶面设计,这种凹陷结构并非装饰性设计,一方面是在塑封成型过程中平衡模流填充压力,避免壳体内部出现气孔、缺料等成型缺陷,另一方面在自动化SMT贴装工序中,可作为视觉识别的定位特征,辅助贴片机吸嘴精准抓取元件,提升贴装对位精度,减少抛料率。引脚部分采用双侧对称排布的翼型引脚设计,每侧排布六根平行引脚,

  引脚整体向外延伸出塑封壳体一定长度,引脚末端做平直处理,这种引脚形态在回流焊过程中,焊锡能够沿着引脚表面充分爬升,形成饱满的焊点,同时翼型结构的引脚具备一定的弹性形变空间,能够抵消电路板与元件本体之间因热膨胀系数差异产生的应力,避免温度循环测试中出现焊点开裂、引脚脱落的失效问题。从安装边界尺寸来看,元件本体的长宽尺寸适配常规0805?不对,对应6s通讯设备的板级安装空间,引脚间距符合行业通用的表面贴装器件间距标准,能够兼容现有主流SMT生产线的钢网开孔、吸嘴规格以及回流焊温度曲线,不需要额外定制生产治具,可直接导入现有量产组装流程。塑封壳体的侧壁与引脚衔接位置做了台阶式包覆设计,将引脚的根部完全包裹在塑封材料内部,避免引脚在运输、

  编带包装过程中受外力弯折变形,同时也能阻断外部水汽、粉尘沿着引脚缝隙渗入元件内部,保护内部绑定的半导体芯片不受外界环境侵蚀,提升元件的长期使用可靠性。在实际电路应用中,这类封装元件通常用来封装信号开关、接口保护、小功率信号放大类的半导体芯片,双侧对称的引脚排布能够缩短信号传输路径,减少高频信号传输过程中的信号反射、串扰问题,适配通讯设备中高频信号的传输需求。设计过程中需要重点考量引脚的共面度参数,所有引脚的底面需要处于同一平面,平面度公差控制在0.1mm以内,否则在SMT贴装时会出现部分引脚虚焊、开焊的问题,直接影响电路板的组装良率;同时塑封壳体的边角做了微小的倒角处理,避免编带包装、贴装吸嘴取放过程中壳体边角出现崩缺、掉屑,

  防止碎屑掉落在电路板上造成电路短路。另外,元件的塑封材料选用耐高温的环氧塑封料,能够承受回流焊过程中最高260摄氏度的峰值温度,不会出现壳体变形、鼓包的问题,满足无铅焊料的焊接工艺要求。引脚表面采用镀锡处理,镀层厚度均匀,既保证了引脚的可焊性,又能在长期存储过程中避免引脚氧化,延长元件的存储保质期。在结构建模过程中,需要精准还原引脚的弯折角度、伸出长度以及塑封壳体的台阶特征,这些细节直接影响后续电路板PCB封装库的制作精度,如果建模尺寸出现偏差,会导致PCB封装与实际元件不匹配,组装时出现元件无法贴装、引脚与焊盘对位偏移的问题。同时建模时需要预留引脚的形变空间,在做板级热仿真、结构应力仿真时,能够准确模拟引脚在温度变化、外力作用下的形变情况,提前评估焊点的可靠性风险。这类封装元件虽然体积小巧,但作为电路连接的基础部件,其结构设计的合理性直接影响整个通讯设备的组装良率和长期运行稳定性,每一处结构细节都需要匹配量产组装工艺和实际使用环境的要求,不存在多余的装饰性设计,所有结构特征都服务于生产、组装、使用全流程的可靠性需求。
